高文龙
赤峰柴胡栏子黄金矿业有限公司 内蒙古 赤峰 024035
【摘要】 竖井多绳摩擦提升机更换首绳是矿山机电专业大型施工项目，其技术含量高，安全风险大，施工工艺复杂。针对赤峰柴矿提升系统的工况，介绍一种“以旧带新”的首绳更换工艺方法及安全措施，该工艺能极大的减轻换绳工作强度，缩短换绳时间，降低安全风险，取得较好经济效益和社会效益。
关键词：多绳摩擦提升 首绳更换 换绳 安全高效
目前矿山使用的换绳工艺多种多样，换绳事故极易发生；本文结合赤峰柴矿实际工况，介绍一种“以旧带新”的首绳更换装备及工艺。

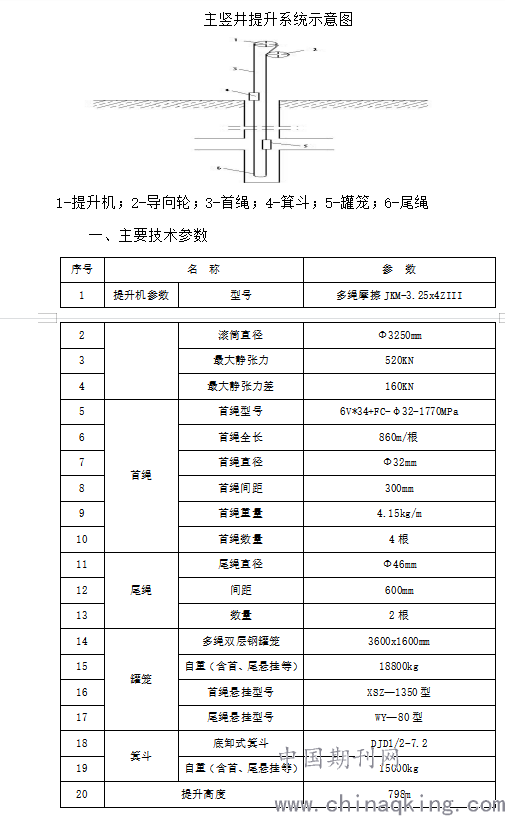

主井井深798m，塔式多绳摩擦提升机，4根Φ32mm镀锌首绳，提升系统如主竖井提升系统示意图所示。
.png)
二、绳更换装备及在提升机上的应用方案概述
本次换绳采用旧首绳带新首绳的方法，先把4根新首绳头分别采用6付32#钢丝绳夹固定在箕斗楔形绳环上（事先将新首绳通过提升机滚筒及导向轮与箕斗连接），徐徐下放箕斗，在井塔导向轮下层将新首绳和旧首绳采用复合板夹绑紧固定，复合板夹间距为25m一付。将箕斗下放至井底，待罐笼到达井口工作位置后，在井口将4根旧首绳交替拆除，更换新悬挂，新首绳与罐笼新悬挂楔形绳环联接，反向开车，收旧首绳。箕斗上升到井口后，拆除旧首绳，更换新悬挂，将新首绳与箕斗新悬挂楔形绳环连接。
1、安装：6V*34+FC-φ32mm新首绳 4根
2、回收：6V*34+FC-φ32mm旧首绳 4根
3、更换：XSZ—1350型钢丝绳张力自动平衡悬挂装置 8件
三、更换首绳
（一）带新首绳：
1、将箕斗停到卸载处。在罐笼侧使用木板搭设施工平台，将1#、2#、3#、4#（4根首绳依次编号为1#、2#、3#、4#）新首绳绳头通过临时导向辊，在井口罐笼侧用13m长的Ф12.5mm软钢丝绳，通过打倒扒扣将新首绳与旧首绳相连，倒扒扣每处使用6mm的尼龙绳多绕几圈捆绑牢固，注意新首绳与旧首绳捻向相反（如旧首绳为左捻，与之相连接的新首绳则为右捻）。开动提升机以0.3m/s的速度下放箕斗，引新首绳过提升机滚筒、导向轮到达箕斗侧井口位置。
2、在箕斗侧井口处，使用木板搭设施工平台，将新首绳与旧首绳解开，将新首绳端头使用44#绳卡固定在井口梁上。
（二）反向开车：
1、利用井塔顶部的天车将4根新首绳起吊，使新首绳与提升机滚筒接触面分开。
2、以0.3m/s的速度反向开动提升机上提箕斗，直至箕斗到达井口位置停车，方便施工为准。
（三）箕斗做假绳头：
1、在箕斗侧井口位置使用木板搭设施工平台，施工人员将新首绳头穿过箕斗楔形绳环，使用32#元宝卡（6付）临时固定，制作假绳头。
2、在楔形绳环两侧放置胶皮垫，保护好新首绳。
（四）下放新首绳：
1、将新首绳落至提升机滚筒，按顺序摆放好新首绳。
2、在导向轮平台对面安装2根工字钢，在工字钢上安装防溜板卡，用防溜板卡卡住新首绳与旧首绳，并安排专人看护适时调节防溜板卡的张紧力，以新首绳带劲不打弯为宜。
3、开动提升机以0.3m/s的速度下放箕斗，直至新首绳拉直停车，在导向轮下层平台箕斗侧，将新首绳与旧首绳8根绳使用复合板卡一起卡牢，卡设复合板卡使用电动扳手将复合板卡螺栓打紧。开动提升机继续下放箕斗，新旧首绳同时进入井筒，下放时每隔25m停车，卡设1副复合板卡，直至箕斗下放至井下口，罐笼到达井口位置停车。
（五）罐笼换首绳悬挂、做绳头：
1、拆除防溜板卡，在罐笼侧井口位置使用木板搭设施工平台，测量出新首绳所需长度，在井口位置留足新首绳的长度，将1#、2#、3#、4#新首绳割断。
2、在井塔导向轮层，使用卡绳器将箕斗4根旧首绳卡住固定。
3、将罐笼侧4根旧首绳打压，然后将2#绳泄压，断2#旧首绳，利用回注提升机起吊2#首绳悬挂装置，回注提升机稍微带劲，投出罐笼顶部2#首绳悬挂销轴。用回注提升机将旧首绳悬挂吊出，同样的方法安装新的首绳悬挂，安装好连接销轴及开口销。
4、2#新首绳悬挂装置安装好后，将2#新绳穿入楔形绳环，打紧夹板螺栓。
5、按照2#、3#首绳绳头制作方法，对1#、4#绳与悬挂装置进行连接。
6、根据标准要求截断多余的新首绳，使用1个32#元宝卡将尾绳卡住，此连接就做好。
（六）回收旧首绳：
1、开动提升机以0.3m/s的速度下放罐笼，在井口将罐笼侧旧绳拉出，并将旧首绳拉至地面回收；当复合板卡到达箕斗侧施工平台停车拆除复合板卡。
2、继续以0.3m/s的速度下放罐笼，直至箕斗楔形绳环到达井口合适位置停车，割断箕斗侧4根旧首绳。
3、在罐笼侧井口合适位置割断4根旧首绳，并将新旧首绳利用倒扒扣两两固定。
4、以0.3m/s下放箕斗，将箕斗侧旧绳拖至地面回收。
5、倒扒扣到达井口后停车，拆除。
6、所有旧绳回收完毕。
（七）箕斗换悬挂、做绳头、调绳：
1、将箕斗下放至井底装载位置，测量标记和罐笼的此距离就是调绳的长度。
2、将箕斗停在井口合适工作位置。
3、在箕斗上方4根首绳上打4付复合板卡，在罐笼侧导向轮平台将四根首绳用卡绳器卡住，并有专人看护。
4、将2#、3#钢丝绳泄压，按照罐笼侧更换悬挂的方法更换2#、3#首绳悬挂，悬挂更换好后，新绳入楔形绳环，待2#、3#绳头做好后打压；将1#、4#钢丝绳泄压，更换1#、4#首绳悬挂，悬挂更换好后，1#、4#绳头做好打压，往复循环直至调到合适长度；
5、开动提升机上提罐笼约100mm，将卡绳器拆除；
6、试运行。
四、安全措施
1、施工负责人和技术服务人员在施工前，组织施工人员学习施工方法、步骤及安全措施等，做到分工明确，责任落实，所有参与施工人员必须熟悉作业流程及安全注意事项，学习后并签字。
2、凡患有高血压心脏病，头晕或精神状态不好人员严禁参加井筒作业，井筒作业原则上应有维护钳工施工，若需其他人员参与作业时，必须由维护钳工指导，并负责监护其安全。
3、现场安全负责人必须专职检查安全，杜绝现场违章蛮干现象，发现任何不安全因素或不安全行为及时采取措施处理和制止。
4、施工地点周围必须放置明显清楚的警示标牌，井口地面进出车侧、井底各水平进出车侧设置警戒绳，严禁闲杂人员靠近。
5、各组班长分别对各自起吊或紧固用的手拉葫芦、钢丝绳套、钢丝绳卡子等进行全面细致的检查，确认无问题后方可使用，将施工所用的设备、工具、配件、材料等提前备齐，并认真检查核对后运至施工现场。
6、在截绳前，一定要经施工负责人同意后方可截绳。在防撞梁平台专门安排人员查看卡绳器情况，并且在卡绳器的上方统一作好标记，如有滑绳现象，及时向施工负责人汇报。
7、在翻旧首绳时，应尽量拉大圈，人员应在圈外，严禁出现窝鼻现象伤绳，严防首绳自身产生拧劲伤人，连接绳通过天轮、滚筒处应设专人看护，各层要设人沿途观察，要看清绳路，严防绳卡刮、碰梁或首绳发生交叉。
8、换绳完毕，必须按要求试运转，确认无问题时方可投入正常运行。
五、结束语
采用上述首绳更换装备，利用以旧带新的更换工艺，突出的优点是：调绳及换绳装备先进，无施工前的大量准备工作，装备的可靠性提高了施工作业安全。工艺的先进性能最大程度的减轻作业量。采用此装备和工艺后，仅用28h完成换绳工程；比采用其他方法缩短一半以上时间。
该工程2021年3月18日在赤峰柴矿主井实施，28小时恢复生产，取得较好经济效益和社会效益。
