陈浩
昭通市水利局 昭通市657000
摘要：昭通市黑石罗水库是一项以集镇和农村人畜饮水及农业灌溉为主，兼有下游村镇、农田防洪保护作用以及新增的昭通市昭阳中心城市应急和备用供水的综合性中型水利工程。本文结合各项建筑物设计和施工资料对黑石罗水库工程建设内容、建设技术以及管理措施进行分析论述，以供读者借鉴和参考。
关键词：黑石罗水库；施工建设；建设管理
黑石罗水库位于金沙江水系横江上游洒渔河左支流冷水河的中下游，水库坝址坐标东经103°33′42″，北纬27°31′31″。水库总库容4992.1万m3，相应校核洪水位高程2050.85m；正常库容4575.2万m3，相应蓄水位高程2048.5m；死库容980.9万m3，相应水位高程2016.6m。溢洪洞设计泄洪流量159.3m3/s，最大泄洪流量338.6m3/s；泄洪冲沙隧洞设计最大泄洪流量135m3/s；输水隧洞设计引水流量5.5m3/s，总干渠设计引水流量5.5m3/s。基于以上资料，下面就黑石罗水库工程主要建设内容做简要论述。
1黑石罗水库主要建设内容
黑石罗水库工程主要建设内容由枢纽工程和渠系工程两部分组成。
1.1枢纽工程
水库枢纽工程主要由大坝、溢洪洞、输水隧洞、泄洪冲沙隧洞四大水工建筑物组成。
1）大坝。大坝坝型为混凝土面板堆石坝，坝顶长206.0m，宽8m，最大坝高78.7m，坝顶高程2051.7m，上、下游坝坡坡比1:1.5，最低建基面高程1973m。
2）溢洪洞。溢洪洞由进口段、控制段、泄槽洞段、过渡段、泄槽明槽段、挑流鼻坎段及护坦段组成。初设批复全长339.993m，其中隧洞长194m，经技施设计变更调整后实际长度345.993m，隧洞长不变。
3）输水隧洞。输水隧洞为圆型有压洞，由明渠段、进口有压段、闸室段、有压洞身段、出口埋管段、出口控制室段及消力池组成。初设批复全长353.5m，其中隧洞长313.135m，经技施设计变更调整后实际长度364.257m，其中隧洞长324.41m。
4）泄洪冲沙隧洞。泄洪冲沙隧洞为圆型有压洞，由进口喇叭口段、洞身段、闸室段、龙抬头段、泄导结合段、出口闸室段及挑流鼻坎段组成。初设批复全长469.10m，经技施设计变更调整后实际长455.10m。
1.2渠系工程
渠系工程主要由总干渠、靖安分干渠与青岗岭分干渠组成。初设批复渠道全长82.166km，其中总干渠22.721km，靖安分干渠41.545km，青岗岭分干渠17.90km。经技施设计变更调整后渠系全长53.063km，其中总干渠27.247km，靖安分干渠14.862km；青岗岭分干渠10.954km（全部为管道）。
2黑石罗水库施工建设
2.1施工准备
工程施工前，根据工程特点，在组织、技术、劳动力、物资、生活及施工现场条件等方面进行了各项准备工作，为各项施工奠定了良好基础。对于施工现场的用电问题，提前根据用电需求在施工现场架设了输电线路并安装了用电变压器，保证了施工生产生活用电。对于施工用水，生产用水采用冷水河的水，生活饮用水利用管道在2.5km处的溪沟引水至30m3蓄水池，再用PE塑管引水至生活营地使用；灌区工程采用施工区附近的溪沟水作为生产用水，生活饮用水采用当地农户的生活水源或附近的溪沟水，水源和水量均满足施工生产生活用水的要求。为保障通信顺畅，在施工前于工地安装了座机电话，建设了移动基站并开通了网络，为施工区的通讯提供了保障。水库工程施工前期，新修建的进场公路施工完成，具备通行条件，在施工过程中又进行了保通铺填、维修整治，为施工运输提供了保障。施工前组织人员对场地进行了平整，弃渣场、取料场、场内施工道路等都进行了处理，满足工程施工要求【1】。
2.2大坝施工技术

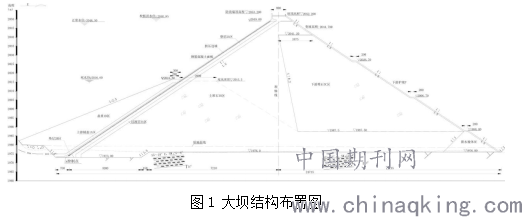

黑石罗水库趾板岩石基础主要采用潜孔钻凿孔，深孔梯段预裂爆破开挖，推土机、挖机翻渣至岸坡底线，由自卸汽车将渣料运至弃渣场。两岸坡的第四系、耕作层土方，采用挖机开挖，推土机推渣至岸坡底线，由自卸汽车将渣料运至弃渣场。工程填筑采用低强度挤压边墙混凝土护坡，自弃汽车运料上坝，采用进占法弃料，推土机进行摊铺推平，振动碾采用错距法进行压实，边角死角部位，采用挖掘机铺料，人工辅助夯实。坝基灌浆施工按照先河床、后岸坡；先固结后帷幕；先下游后上游；先试验后生产的原则，先后完成了河床及两岸坡大坝基础的固结灌浆和帷幕灌浆。大坝面板第一仓混凝土浇筑施工时，面板混凝土采用滑模提升，人工振捣密实、抹面压光工艺施工；采用2套滑模4班人员全天24小时轮班作业，按期完成了作业。后坝护坡工程坡面采用人工进行修整找平，垫层砂砾石混合料采用小型装载机通过坝坡马道运至作业面，人工进行摊铺找平；混凝土预制块在料场进行预制，用自弃汽车装运至现场，再用小型装载机通过下游坝坡马道，人工辅助搬运至作业面后进行铺筑。大坝防浪墙混凝土实行分期浇筑，采取先基础后边墙的方式进行【2】。大坝结构布置如图1所示。
.png)
2.3溢洪洞施工
溢洪洞隧洞开挖施工时由出口进洞，单向掘进，分上、下两层开挖，采用短进尺、多循环、光面爆破施工。上层开挖结束后进行下层开挖，采用与上层同样的施工方法。溢洪洞进口引渠段在坝基岸坡开挖时完成。开挖结束后溢洪洞开始进行第一仓底板混凝土浇筑。隧洞混凝土实行分期浇筑，采取先底板后边顶拱的方式进行，每仓混凝土长度为9m。隧洞边顶拱混凝土衬砌采用自制简易台车技术，模板采用新制定型钢模，混凝土采用输送泵输送入仓 ，人工振捣进行混凝土浇筑。此项施工完成后，出口泄槽段、挑流鼻坎段、护坦及进口引渠段、控制段混凝土浇筑，弧形闸门、二期混凝土浇筑及启闭机安装等活动进行，整个溢洪洞单位工程施工结束。
2.4输水隧洞施工
输水隧洞开挖由进口进洞，单向掘进，采用短进尺、多循环、全断面光面爆破施工，有序实现开挖贯通。井身开挖采用先导洞后扩挖的方式进行，顺利实现导洞开挖贯通。开挖完成后隧洞进行第一仓混凝土浇筑。隧洞混凝土衬砌采用新制定型钢模组装，全断面浇筑，一次性成型，每仓混凝土长度为12m【3】。
2.5泄洪冲沙（导流）隧洞施工
泄洪冲沙（导流）隧洞工程洞挖采用全断面、多循环、短进尺光面爆破。隧洞混凝土衬砌采用泵送及定型钢模浇筑。隧洞混凝土浇筑衬砌、隧洞回填、固结灌浆工作施工完成后，顺利通过省水利厅组织的截流阶段验收。验收结束后继续施工完成泄洪冲沙洞进口段、斜井段、进口闸室段及启闭机室混凝土浇筑、闸室二期混凝土浇筑、闸门及启闭机安装、装修尾工等施工。泄洪冲沙隧洞纵剖结构布置如图2所示。
.png)
2.6渠系工程施工
渠系工程主要建筑物有箱涵、隧洞、倒虹吸和压力管道（钢管和球墨铸铁管），根据渠系工程施工布置特点，找准关键施工线路，沿线布设施工用电设施解决施工用电问题，有效组织施工测量放线和征地工作，有序推进渠基平台开挖、隧洞开挖和钢筋、模板、混凝土等工程施工，参建各方全方位做好管理、监理、设计和质量检测各项工作，全过程跟踪检查控制施工各个环节，全力保障渠系工程施工质量和进度。目前渠系工程总干渠和分干渠的渠基平台开挖和隧洞开挖已全面完成，总干渠混凝土衬砌已完成12.56km（箱涵8.1km，隧洞4.46km），靖安分干渠已完成13.31km（隧洞1.67km，箱涵9.54km，管道安装2.1km），青岗岭分干渠管道已完成9.38km（洒渔河倒虹吸管道安装2.17km，1#分干管安装3.26km，2#分干管安装3.95km）。
3黑石罗水库工程建设管理措施
3.1合同管理
根据《招标投标法》及《合同法》等相关法律法规的规定分别与设计、施工、监理、检测单位依法签订合同，通过合同规范双方的权利和义务。建立较为系统、完整的合同管理及投资控制制度，明确施工合同管理人员，负责施工合同的日常管理。有效控制施工进度、施工质量、施工资金的投入，切实保证合同的履行，保证合同中各项承诺的兑现，维护合同双方的权益，将合同管理落实到实处，保证工程的顺利实施，基本实现合同管理“制度化、规范化、程序化”【4】。
3.2材料及设备管理
工程建筑材料由施工单位负责组织采购、运输和保管，经其自检、业主和监理抽检试验检测合格后投入工程使用。设备供应由施工方自行提供，经监理查备后投入施工。大型设备进、出场需报监理人备案。基本能够满足工程建设施工进度的需要，对工程建设未产生负面影响。
3.3工程质量管理
3.3.1质量管理组织
工程施工期间成立专门的质量监督管理领导组，参建各方相关人员为成员的质量管理领导小组。领导小组办公室设在技术科，负责质量管理体系运行的具体工作实施，并结合黑石罗水库工程的实际情况，管理局制订《质量管理人员岗位职责》、《工程质量管理制度》及《施工质量违规处罚实施细则》。按照人员岗位职责，根据质量管理制度及施工质量违规处罚实施细则，逐级落实到个人进行工程建设质量管理。工程施工期间制定严格的工程质量检查与管理制度。实行班组自检、施工队复检、项目部质安部终检的“三检制”，坚持上道工序不合格不准进入下道工序施工，单项工程不合格不验收签证。
为全面保证工程质量，在工程施工过程中制定相应的管理制度和个人岗位职责。各相关专业根据工作大纲明确本专业的工作任务和控制进度，针对具体任务制定详细的质量要求，严格审核制度，确保设计成果。同时设计单位派各种专业人员进驻工程现场，及时掌握工程第一手资料，进入现场处理未涉及大方案更改的局部变更，确保设计与施工的有机结合。
3.3.2质量管理具体措施
为加强工程施工质量控制，管理局制定工程质量管理制度及奖惩办法，并派驻现场工地技术人员，跟踪检查控制施工全过程，值班人员每天做好工程日志记录，就工程建设施工过程中出现的质量问题或质量缺陷提出整改意见，直接督促进行整改。从严控制各项原材料、中间产品的进场复检工作，对进场的钢筋、水泥、砂石骨料等原材料及中间产品，建设单位、监理单位进行抽检，施工单位进行自检，检测合格后方可投入到工程的使用中，从源头上把好质量关，杜绝不合格材料进入施工现场。要求监理严格控制施工工序，注重施工环节，确保工程质量合格，要求施工单位严格执行三检制，注意控制施工中的细节问题，上道工序验收不合格不允许进入下道工序施工，确保工程质量。为了规范施工程序，监理部严格实行开工申请审批程序。经监理工程师审查各项准备工作就绪、设备配置齐全、具备开工条件，签发工程开工令后进行施工。工程施工过程控制严格按照制定的监理实施细则进行监督，在混凝土浇筑开仓前，现场监理工程师必须检查每道工序的施工质量是否符合设计及规范要求，是否具备开仓条件，由现场监理工程师签发混凝土浇筑开仓证，在混凝土浇筑过程中，监理人员实行旁站监督。监理工程师通过巡视、平行检查、旁站等措施，加强对工序的监控，特别是对重点工序和关键部位实施过程控制。对施工过程中质量不符合设计和规范要求以及违规施工现象，给予口头通知或现场指示或违规警告通知单或函文形式要求施工单位予以整改、纠正或返工。施工单位作为工程施工的具体操作者，是施工质量控制的关键所在，所以，施工单位在业主、监理的监督下，建立健全质量保证体系，配备专业的质检人员，制定质量管理规章制度及岗位责任，对每道工序进行严格检查，实行“三检”制度，控制施工过程，保证施工质量。
施工期间严格按照质量检测工作，配备专业人员按照相关标准要求进行操作，确保检测结果真实可靠。检测工作要重点保证设备仪器的配备能满足钢筋、水泥、粗细骨料、混凝土及砂浆的抗压强度和抗渗性能等质量的检测。施工过程中，监理单位要求对钢筋、水泥等主要建筑材料均应报送生产厂家的材质证明及试验资料，并督促施工单位按要求对各种原材料进行抽样检测，对施工单位报送的各种检测资料进行审查和确认，对施工单位上报的各种混凝土配合比进行审查和批复，并针对不同的施工部位和施工方法要求施工单位对其配合比进行必要的调整，以改善混凝土的拌合性能，满足工程建设的需要。
3.4安全生产与文明施工管理
工程施工期间管理局成立由管理局局长郑兴毅担任组长，管理局副局长、设总、监理部总监、项目部经理担任副组长，成员由管理局安全生产管理科、技术科、设计代表、监理部副总监、安全监理工程师、项目部副经理、总工、专职安全员组成的工程建设安全生产管理领导组，制定印发《昭通市黑石罗水库安全文明生产奖惩实施细则》，与参建各方签订《昭通市黑石罗水库工程建设安全文明生产目标责任书》，并组织开展定期安全生产检查和不定期安全生产巡查工作，尽量把工程安全生产隐患消灭于萌芽状态，通过检查和巡查迫使工程施工人员增强安全生产意识，自觉遵守安全文明生产各项规章制度，切实把工程安全生产工作落到实处。在施工过程中各方始终坚持 “安全第一”“两个文明一起抓”的工作方针，把安全工作和精神文明创建放在突出位置，实现体制机制健全、质量管理到位、安全施工到位、环境和谐有序、文明风尚良好、创建措施有力的安全文明工地管理目标。施工过程中严格坚持定期检查和不定期巡查工作，全面落实安全文明生产监管责任，着重加大对爆破器材安全管理和边坡危石等危险源的管理力度，不留死角，深入排查安全生产隐患，对检查中发现的安全隐患和不文明现象，限时要求整改，有效预防了安全生产事故和不文明现象的发生。
结语
综上所述，昭通市黑石罗水库工程是当地重要民生工程，在推动经济发展等方面发挥着重要作用。黑石罗水库工程施工期间要能严格按照国家、当地有关规定，结合工程实际情况科学设计施工方案，合理运用施工技术，认真做好施工管理，保障工程质量目标、进度目标、效益目标顺利实现。
参考文献
[1]孙丹丹.浅析小型水库的建设管理的要点[J].绿色环保建材,2021(03):181-182.
[2]黄金鹤.水库建设管理中暴露的问题和应对办法[J].产业科技创新,2020,2(35):96-98.
[3]王松岗.评价中型水库的工程建设与管理[J].建材与装饰,2019(36):288-289.
[4]雷军.现代水库建设管理中存在的问题与对策研究[J].科技风,2019(29):115.
