张志强 罗铃
中建八局第四建设有限公司 上海市 201206
【摘要】：随着我国社会经济和科学技术不断发展，建筑业逐渐向大跨度、高空间等结构发展，而高支模施工技术是整个工程质量的关键因素之一，该技术的好坏，直接影响着整个工程在施工过程中的安全可靠性以及工程质量的好坏。本文以好未来镇江教育一期建设项目为例，重点介绍承插式盘扣脚手架在高支模施工中的运用。
【关键词】：高支模；承插式；盘扣式；
前言
新型建筑的大量崛起，高支模体系因其承载力强、适应性广等特点在模板工程中得到广泛的应用。建筑工程混凝土模板支撑工程搭设高度8m及以上或搭设跨度18m及以上或施工总荷载15kN/m2及以上或集中线荷载20kN/m及以上为超过一定规模的危险性较大的分部分项工程，属于高大模板支撑体系即高支模范畴。好未来镇江教育一期建设项目A8综合办公楼中局部搭设高度为18.55m，采用承插型盘扣式钢管支架进行高支模施工。
1.材料介绍
承插型盘扣式钢管支架指的是立杆采用套管承插连接，水平杆和斜杆采用杆端和接头卡入连接盘，用楔形插销连接，形成结构几何不变体系的钢管支架。
承插型盘扣式钢管支架由立杆、水平杆、斜杆、可调底座及可调托座等配件构成，如图1-1。

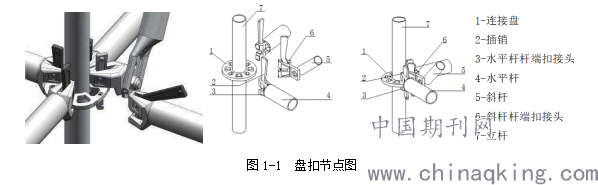

图1-1 盘扣节点图
.png)

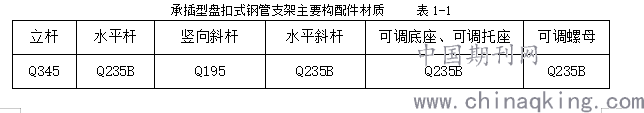

承插型盘扣式钢管支架主要构配件材质见表1-1，钢管外径为48.3mm，壁厚3.6mm，其材质采用国家现行标准中规定的Q235普通钢管，其质量应符合Q235级钢的要求，钢管表面平直光滑，不有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，弯曲变形、锈蚀钢管不得使用。钢管上严禁打孔。
.png)
可调托撑的螺杆外径不得小于36mm，直径与螺距应符合现行国家标准的规定。
可调托撑的螺杆与支托板焊接应牢固，焊缝高度不得小于6mm；可调托撑螺杆与螺母旋合长度不得小于5扣，螺母厚度不得小于30mm。
对拉螺杆采用M14对拉螺杆， 止水螺杆M14止水对拉螺杆，选用材料材质应符合相关规范要求。
扣件包括直角扣件、旋转扣件、对接扣件及其附件——T型螺栓、螺母、垫圈等。扣件及其附件应符合规定。扣件与钢管的贴合面必须严格整形，保证钢管扣紧时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间隙小于lmm，扣件表面应进行防锈处理。支撑架采用的扣件，在螺栓拧紧扭力矩达65N·m时，不得发生破坏。进场后需提供产品合格证、质量证明书等文件后方可投入使用。
模板采取15mm胶合板模板，，模板使用之前必须刷脱膜剂，当模板出现破损应及时修补、裁边，不能修补的要更换新模板，楼面板在现场加工。模板下使用50mm×80mm木枋，严禁使用弯曲，腐朽的木枋。
2.施工技术
2.1模板支架搭设
2.1.1立柱底座及垫板
立柱底部设底座及垫板，垫板厚度不得小于50mm；立杆接长除顶层步距外，接头必须采用对接扣件连接，严禁将上段的钢管立柱与下段的钢管立柱错开固定在水平拉杆上；立杆顶层步距内采用搭接时，搭接长度不小于1m，且不少于3个扣件连接。两根相邻立杆接头不设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，接头中心距主节点不宜大于步距的1/3。
基本要求：横平竖直、整齐清晰、图形一致、平竖通顺、连接牢固，受荷安全、有安全操作空间、不变形、不摇晃。先立杆，后横杆。
2.1.2纵向水平杆
纵向水平杆接长构造要求：两根相邻纵向水平杆的接头不设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不小于500mm，接头中心距最近主节点不大于纵距的1/3；采用旋转扣件搭接时，搭接长度不小于1m，并且搭接处按等间距设置3个扣件，端部搭接扣件距离杆件端头的距离不小于100mm。
2.1.3纵向横杆和横向横杆
纵向横杆和横向横杆，用扣件与立杆紧固连接，且距离不大于150mm，各方向的水平拉杆在同一水平面，每步纵横向水平杆必须拉通。
2.1.4剪刀撑
搭设水平剪刀撑和竖向剪刀撑，高支模架体高度超过8m，水平剪刀撑设置三层，扫地杆上设置一层，中间步设置一层，竖向剪刀撑顶部交点平面设置一层，剪刀撑宽度为6m；竖向剪刀撑沿高支模架四周及内部纵、横每6跨由底至顶连续布置，并与地面顶紧，每6跨设置一道。如图2.1.4所示。
剪刀撑斜杆件的接长采用搭接或对接，采用旋转扣件搭接时，搭接长度不小于1m，并且搭接处扣件不少于2个，端部搭接扣件距离杆件端头的距离不小于100mm；采用对接接长时同上述立杆接长要求。剪刀撑斜杆和立杆或水平杆交叉时，交叉点用旋转扣件进行固定，竖向剪刀撑斜杆与地面的倾角为45°～60°，水平剪刀撑与支架纵（或横）向夹角为45°～60°。
2.1.5后浇带模板体系
设置原则：1）该体系与模板支撑体系需完全分开，独立支设；
2）避免出现二次回顶的情形；
3）后浇带留置宽度设置为800mm；
4）独立支撑体系为钢管脚手架体系；
5）独立支撑体系与模板支撑体系一起搭设；
后浇带底部模板分为两部分，即整模与1/3模板，其中1/3模板作为后浇带独立支撑的一部分不予拆除，其余模板均可按照要求及时拆除；红色杆件作为后浇带独立支撑体系，在沿后浇带方向上与黄色模板支撑体系错开100mm（根据实际情况可调），顶部采用平板顶托顶住1/3模板，当黄色模板支撑系统拆除的时候保留红色的独立支撑体系，避免出现二次回顶和模板浪费的情况。整体效果图如图2.1.5所示：
2.2支撑架构造要求
（1）宜在支架立杆顶端插入可调托座，可调托座螺杆外径不小于28mm，螺杆插入钢管的长度不小于150mm，螺杆伸出钢管的长度不大于300mm，可调托座伸出顶层水平杆的悬臂长度不大于500mm；如图2.2-1所示：
.png)
（2）立杆纵距、横距不大于1.2m，支架步距不大于1.8m；
（3）立杆顶层步距内采用搭接时，搭接长度不小于1m，且不少于3个扣件连接；
（4）立杆纵向和横向设置扫地杆，纵向扫地杆距立杆底部不宜大于200mm；
（5）立杆的垂直偏差不大于H/200，且不得大于100mm；横杆水平偏差控制在50mm内；
（6）立杆必须与其附近的框架柱进行刚性连接，以提高整体稳定性和提高抵抗侧向变形的能力，水平杆在同一平面上纵横两个方向设置，拉结位置步距小于3m；
（7）扣件螺栓扭力矩不得小于40N?m，并不大于65N?m；
（8）大梁模板支架当与周边已浇筑完的柱子混凝土结构或其模板支架进行可靠刚性连结。
3.结论
随着我国社会经济和科学技术不断发展，建筑业逐渐向大跨度、高空间等结构发展，承插型盘扣式钢管支架因其灵活性、通用性、安全性等特点，在保证承载能力的同时，可以有效缩短施工工期，降低施工成本，在建筑行业具有较大的推广价值。
