摘要：本文首先分析了地下室人防工程电气设计的现状，然后详细阐述了地下室人防工程电气设计要点。
关键词：地下室；人防工程；电气；现场勘查
一、地下室人防工程电气设计的现状
随着近些年对防灾减灾要求不断提高，人们对灾害由被动应对，走向主动预防。为了躲避由灾害带来的直接或间接伤害，并能保障基本生活，地下室人防工程建设由郊区向市中心发展。目前，我国某城市人防工程是由民防办出资，委托设计院设计、施工队施工、学校出场地进行配合，结合学校现有设施改建而成的。2020 年，全市已建成多个人防地下室工程，城市建设人防地下室工程电气设计的主要特点是设计模式新，缺乏成熟的设计思路和设计资料。根据多年设计实践经验，本文从应急设施配置、现场勘查、设备设计施工等 3 个方面简要分析应急避难场所电气设计要点。
二、地下室人防工程电气设计要点
（一）设施配置

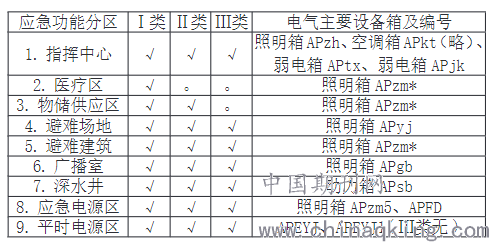

地下室人防工程设计，每个项目的条件和要求都不相同，但是对于电气专业来说它们都有一个共同的特点，就是应急功能分区与应急设施配置是相对固定的。我们将电气设计内容
列表如表 1。
表1
.png)
“√”为应设，“。”为可不设，通常必设，“*”为数字编号。根据表 1，我们可以做一些准备工作，如投资概算、设计资料收集及现场勘查等。
（二）现场勘查
1、准备一张学校现状总图，配合建筑与水专业在避难场所中选择符合条件的区域作为功能区。如指挥中心尽量选择网络或电信机房；避难建筑、物储供应区、医疗区选择独立配电的教室、楼层或房间便于改造；应急电源区尽量位于深井泵附近绿化内，平时电源区尽量位于配电房内，且二者不宜相隔太远。
2、选择好各功能区位置后，考察它们的配电现状，如市电路由、市电电源路数、配电箱及强电井位置，便于箱体安装与接线，还要考察现有配电箱处是否有条件安装电源切换箱。同时，该配电箱的开关导线、负荷容量、箱体编号也尽量考察清楚并做好笔记，现场没有条件的，可以申请去档案馆查阅相关图纸。
3、将选择的配电箱放置点及楼层在总图上标注出来，逐一考察该点位到应急电源区、平时电源区的电缆敷设路径。室外电缆敷设需要开挖及复原，敷设路径宜选择绿化，转弯或者交叉连接的地方需设置检修井。室外部分电缆均选择铠装电缆直埋，强弱电线路分别敷设于电缆沟的两侧。
4、考察人防避难场地（一般结合操场或草坪设置），主要是考察摄像头、探照灯设置位置，可设于四个角落或者中线 2 端的绿化中；同时，也要考虑场地配电箱安装位置。室外箱体的安装位置既要离电源区近，又要便于安装，且不易被人接触，周围要设防护栏及标识牌。应急避难场所建设期为了减少对教学活动的影响，一般是在寒、暑假进行，所以设计前，应在考察过程中将各个细节都勘查清楚并详细记录，遇到问题或者不确定因素要及时查阅资料、与校方沟通确认，总之越详细越好。
（三）人防地下室电气设备设计施工
1、电气管道和套管的预埋工作
首先要认真对照图纸，仔细核对暗配钢管的轴线标高，以保证预埋线管的精确性，避免漏埋。土建施工中钢筋绑扎和模板支护两道工序通长衔接的比较紧密，为与土建的施工进度相配合，暗配管、暗配线盒的制作工作应提前分段完成，管内不得留有杂物，配管和线盒内部的防腐处理一定要均匀满涂，配管切口的毛刺锉平刮光，防止以后穿线时刮伤线缆。对接线盒以及过线盒精确定位，线盒贴紧模板，线盒的内部使用锯末等填充物填满，并在模板上面用油漆标记好线盒位置及线管走向。敷设在混凝土墙或地面内的配管需用扎丝牢固固定在钢筋上，防止位移。暗配管的连接处、配管与线盒的连接处必须使用相应截面的圆钢跨接，不能采用普通螺纹钢进行代替，且焊接长度一定要符合标准。电气管道的敷设必须做到连接可靠，固定牢固。暗配钢管弯曲的半径不可小于十倍的管径，管道直线段过长的或者拐弯较多的，要在线路上增加过线盒，以保证后期穿线的顺利。
2、穿墙密闭套管
穿越外墙、防护密闭墙的套管一定要采用穿墙密闭套管。敷设电线电缆前后一定做好密闭封堵处理，这一点需要特别注意。尤其很常见的一种情况是，多家施工单位共同穿线缆进入地下室，施工有先有后，不注意封堵的话就会发生渗漏现象，一定要对其进行仔细检查。穿墙密闭套管管壁厚度不得小于2.5毫米，套管两端均应高出墙面5公分左右，出入口和连通口周边的防护密闭墙体中的备用预埋套管，一定要注意不能影响密闭门的开启。还要认真核对穿墙密闭套管的数量是否正确。
3、电气设备防潮绝缘处理
人防地下室环境湿度通常都比较大，而空气中的湿度会影响到设备的绝缘性能。在施工过程中，绝缘防潮处理不到位的话，必定影响电气设备的正常使用和寿命。因此，在施工过程中，首先要保证电气设备的安装符合规范要求，具备良好的防潮性，密封性；电缆的接头与终端头制作一定要按照标准做法。除了以上内容，还应根据电气设备的防潮等级来选择相应的型号，从而有效避免漏电情况的发生。对于人防外墙、临空墙、防护密闭隔墙等墙体，配电箱或者控制箱要挂墙明装。若墙内外两侧同时设有线盒，则线盒应相对错开，以避免影响墙体厚度。
4、人防电站
国家的相关规范规定超过5000㎡要配置区域电站，战时作为内部电源使用。而人防电站经常会被忽视，主要原因是这一部分只会在战时派上用场。根据人防工程验收经验，人防移动电站内部除发电机平时不进行安装，只在战时安装外，其余设备设施（灯具、动力配电箱、三防通风方式信号显示箱、桥架、给排水设施及发电机冷却水箱，风机风管等）均按照战时图纸安装完成，设备接地预留到位，电缆桥架出电站后就近与平时强电桥架连接。由平时中心配电室引至人防工程的电力系统电源要敷设到位。
（四）完善控制回路功能
电气系统自身的可靠性和稳定性能够直接影响人防地下室防护功能的高低。另外，在人防地下室内，本身就会存在不同的防护单元，这些单元的功能是各自独立的，并且在能力发展上也存在一些不同之处，单元在战时的配电回路，也同样是独立运行的，战时内部的配电形式，主要是以放射为主，配电的来源是内部电源，内部电源可以保证不同单元的公司回路正常运转，发挥出不同单元的功能和价值。对此，设计人员也应当从电气系统的稳定性出发，在控制回路设计的时候，重点关注一些核心的问题。首先，就集中控制和自动控制手段的应用来讲，设计人员就需要借助控制装置的力量，就地解除集中控制和自动控制的设备，以此来维护现场检修人员的人身安全。其次，设备在运行的过程中难免会出现一些故障或者是失控的情况，这就需要设计人员在控制回路之间设置互锁功能，这样可以避免主观上的失误操作，而且也能够提高信号传输的稳定性和精确性。最后，设计人员要考虑寄生回路所带来的影响，有可能会削弱保护装置的功能，甚至会带来其他不良后果，在这种情况下，工作人员就应当对故障的类型进行判断和分辨，尽可能在后续的施工中避免寄生回路的出现。
结语
综上，人防地下室电气设计是一个动态的设计过程，从现场考察获得设计资料开始，到建设完成结束，图纸需要根据现场条件的变化不断调整。为了提高设计效率，我们需要把握它的设计要点，并在实践中不断总结。
