徐建烨 贾非
中国建筑第八工程局有限公司南方公司深圳分公司 广东深圳 518107
摘要：陶砖幕墙作为一种新型的幕墙形式，其施工难点主要在于造型复杂，多种异型砖，排砖及异型砖开模难度大。利用BIM技术，并在revit软件上进行二次开发，对陶砖幕墙的陶砖进行开模设计和排砖，可以大大减少异型砖的数量，提高开模准确性，提高施工效率。
Abstract：Clay brick wall as a new form of curtain wall, the construction difficulties lies in the complex shape, a variety of heterotypic brick, brick and special shape brick mould is difficult Using BIM technology, and on the revit software for secondary development, the ceramic tile of ceramic brick wall brick mould design or row, can greatly reduce the number of tiles, improve the model accuracy, improve construction efficiency.
关键词：陶砖幕墙，BIM，异形砖。
1、项目概况
在中山大学深圳校区项目中，总体幕墙风格为红砖绿瓦，幕墙形式包括：陶砖墙、陶板幕墙、门窗和玻璃幕墙、石材幕墙、铝板幕墙、格栅、百叶、雨篷、陶棍等。红砖即外立面幕墙使用的陶砖幕墙，本项目共使用2400万块陶砖砌筑形成幕墙的主调。
2、主要施工工艺简述
测量放线——基座安装——放置连接件——安装龙骨——龙骨隐蔽验收——陶砖砌筑——勾缝——成色保护。
本工程施工难点在于2400万块砖砌筑时，颜色按照配色7:2:1（标准色：深色：浅色）进行搭配，且为实现陶砖柱的造型，异型砖的种类有200余种，如何在保证颜色搭配合理情况下，合理减少陶砖开模数量。
.png)

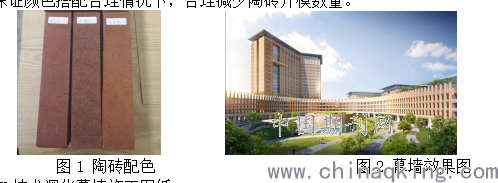

图1 陶砖配色 图2 幕墙效果图
3、BIM技术深化幕墙施工图纸
1.利用BIM技术对图纸深化
在施工前利用BIM技术对幕墙图纸进行深化，首先检查给排水工程和消防工程等水管和幕墙龙骨碰撞问题，若幕墙龙骨和给排水和消防等工程水管碰撞，并且无法改变水管位置时，调整龙骨结构，并在龙骨开窗位置进行补强设计。
.png)

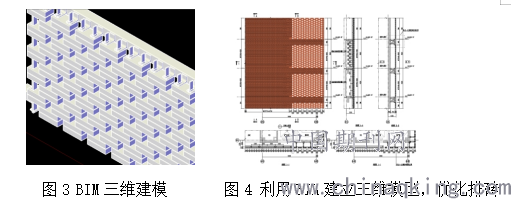

图3 BIM三维建模 图4 利用BIM建立三维模型，优化排砖
2利用BIM技术优化排砖
对陶砖幕墙建立模型，首先进行节点优化，深化出便于施工，有利于质量控制的节点设计。第二利用BIM进行排砖，基于Revit平台，二次开发，改变传统建模形式，先建模，后开模，优化异形砖，降低施工难度，保证施工质量，核对开模数量，优化异形砖，减少开模数量，可以提高施工效率，降低成本。且基于revit平台开发的软件对异形砖优化后，可直接导出下料单，此种下料方法不仅迅速，且准确。大大提高了效率。
.png)

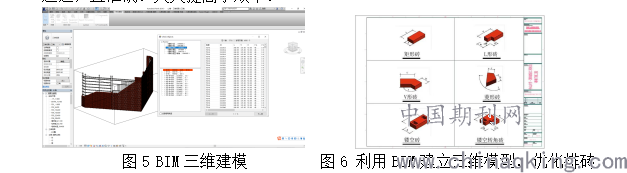

图5 BIM三维建模 图6 利用BIM建立三维模型，优化排砖
3利用BIM对节点进行优化
本陶砖幕墙为实现通柱，在层间位置，原设计为三种异型砖，1号弧形异形砖，2号层间异型砖，3号撂地异型砖，其中标砖尺寸为240x115x53mm，陶砖外边缘距离结构板5mm，若主体结构偏差大于0.75mm，那么陶砖重心就不在大结构板上，因此对节点进行优化，在层间增加钢板，有化学锚栓进行固定，并对陶砖的排砖排版进行了优化，图8为优化后的层间挑板施工方案，优化排砖，取消1号和3号异型砖，2好异型砖更改为250mm长，层间钢片更改为连成一体的钢筋网片，便于施工，有利于质量控制，并且提高了施工效率。层间设计出1cm厚度钢板，钢板用化学锚栓锚固在结构板上，作为安全储备，并以此调整主体结构偏差。
图7 原层间陶砖设计 图8 层间陶砖优化设计
4、实践效果
在利用BIM技术对陶砖幕墙系统进行深化设计后，对异型砖数量种类进行整理，对特有的异型砖进行调色处理，避免了施工时撞色的质量缺陷。对异型砖进行优化，少于1000块砖，现场进行切砖处理。整合的异型砖，减少开模。利用BIM技术对陶砖幕墙图纸和拍砖图进行深化，提高下单准确性，提高施工效率。
5、结语
随着中山大学深圳校区的建设逐步开展，施工过程中针对陶砖幕墙中，大批量陶砖，多种类异形砖的情况，BIM施工技术得到了良好的应用，基于revit软件平台的二次开发，对复杂造型的陶砖幕墙施工有着重要的推广价值。
