鲁舜华
广州市科城建筑设计有限公司 广州510000
摘 要：住宅小区地下室的结构形式多样，不同地下室结构形式对建设投资影响尤为甚重，多层地下室结构里中间楼层多为无梁系楼盖或单向次梁，地下室顶板则以梁系及无梁楼盖居多，以二层地下室为例，地下室跨度为8.1mX7.8m，负二层层高3.7m，负一层层高3.6m。覆土厚度按1.2米考虑，分别计算不同结构体系结构经济性。
关键词 大板结构 无梁楼盖 单向次梁
因地下室底板厚度受影响因素较多，抗浮力水头高度、层数，基础形式，承台间净跨等诸多因素均影响板厚及配筋，限于篇幅，仅讨论一般情形下一般住宅小区中间楼层及顶板覆土厚度1.2m情形，
1 负一层板结构形式及经济性
根据负二层层高3700级2200净高要求，致使负一层梁高限制在不大于600mm，按此要求，负一层楼盖分别按采用无梁楼盖、大板、单向单次梁、单向双次梁，十字梁等结构
1.1 无梁楼盖

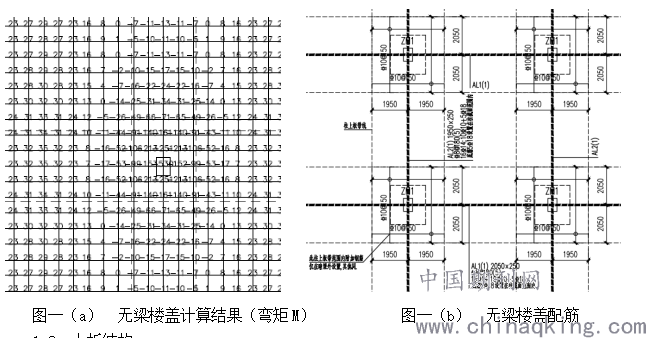

板厚250mm，板面底筋按Φ10@150双层双向拉通；柱帽平面尺寸为1.9mX2.1m，柱帽托板高度为200mm，柱帽内构造钢筋未Φ10@150；设置暗梁，暗梁宽度为X向2050mm和Y向1950mm。计算结果及配筋如下图一：
1.2 大板结构

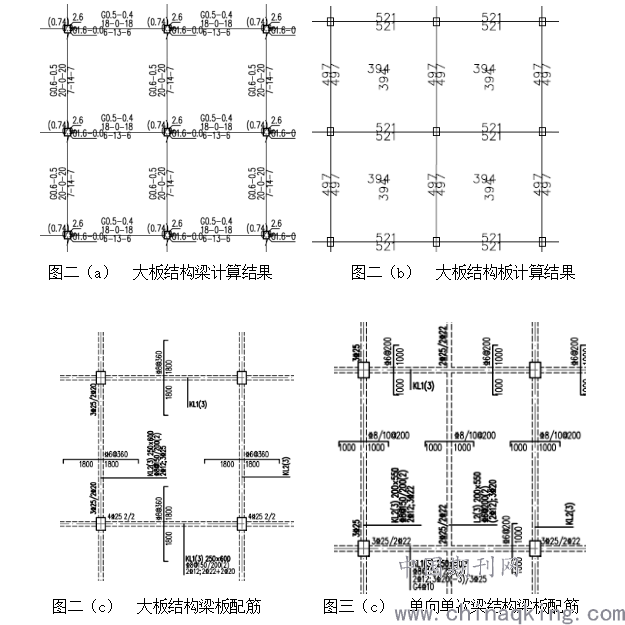

板厚200mm，板面底筋按Φ10@180双层双向拉通，主梁截面为250X600。计算结果及配筋如下图二：
1.3 单向单次梁

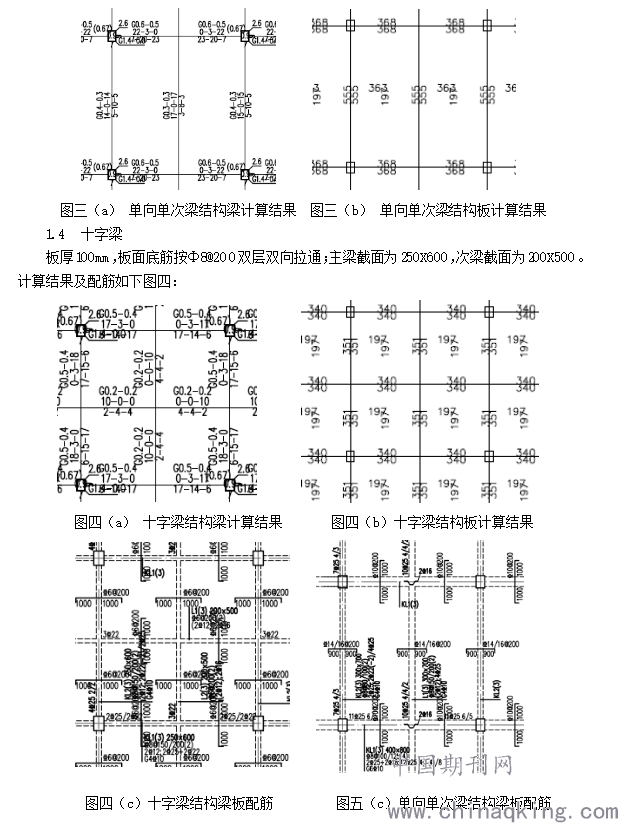

板厚100mm，板面底筋按Φ8@200双层双向拉通；主梁截面为250X600，次梁截面为200X550，平行于次梁的主梁截面为200X550。计算结果及配筋如下图三：
.png)
图五（c）单向单次梁结构梁板配筋

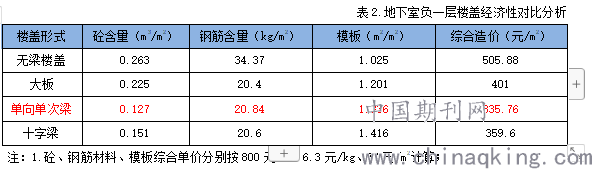

地下室负一层楼盖采用无梁楼盖、大板、单向单次梁、单向双次梁、十字梁结构经济性对比分析如下表表2：
.png)
注：1.砼、钢筋材料、模板综合单价分别按800元/m3、6.3元/kg、77元/m2计算；
经成本分析，单向单次梁楼盖经济性优于其他结构楼盖形式。
2 地下室顶板结构形式及经济性
根据负一层净高要求，地下室首层梁高限制在不大于800mm的基础上考虑楼盖形式。首层楼盖可采用大板，单向单次梁，单向双次梁，十字梁等结构，结构形式进行经济性对比分析如下：
2.1 单向单次梁

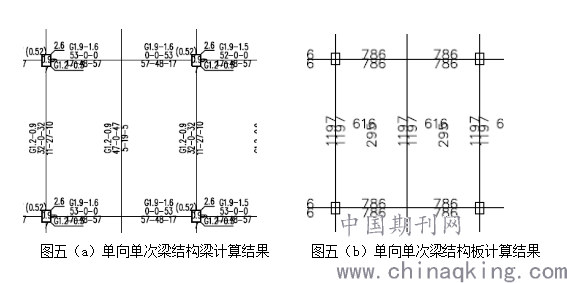

板厚150mm，板面底筋按Φ10@200双层双向拉通；主梁截面为400X800，次梁截面为300X700，平行于次梁的主梁截面为300X700。计算结果及配筋如下图五：
.png)
图五（a）单向单次梁结构梁计算结果 图五（b）单向单次梁结构板计算结果
2.2 单向双次梁

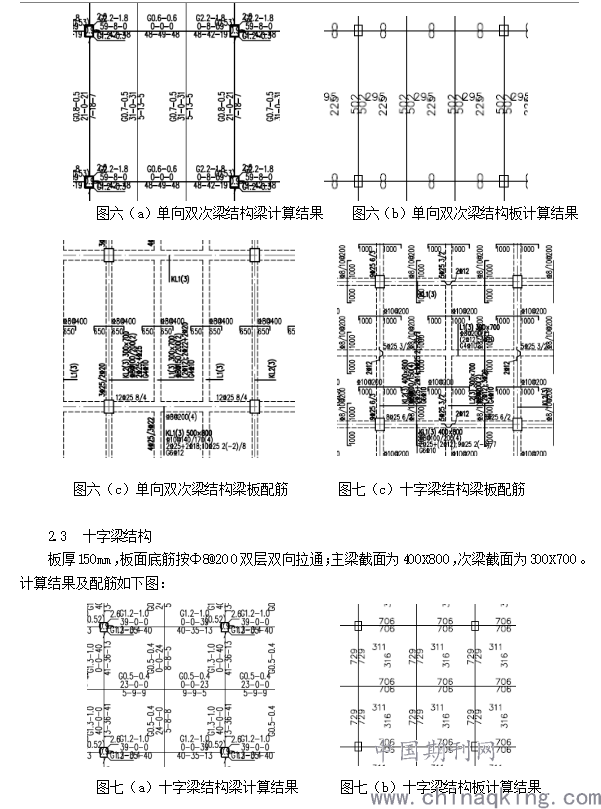

板厚150mm，板面底筋按Φ10@200双层双向拉通；主梁截面为500X800，次梁截面为300X700，平行于次梁的主梁截面为300X700。计算结果及配筋如下图六：
.png)

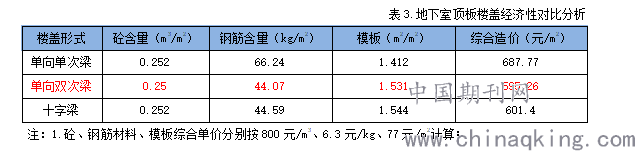

地下室顶层楼盖采用大板加腋、单向单次梁、单向双次梁、十字梁结构经济性对比分析如下表表3：
.png)
