郑同胜
河南焦作市温县 454850
【摘要】：针对民用住宅建筑在雷电防护方面的先天不足，提出简单实用的防护方法，使居民在建房时便于操作施工，而且经济适用，起到花小钱，办大事的效果。
【关键词】：民用住宅 建筑 防雷 探讨
1、民用住宅建筑防雷现状
改革开放以来，我国经济得以腾飞，居民生活发生翻天覆地的变化，城镇民用住宅建筑二、三层小楼比比皆是，笔者从事雷电防御，注意观察各地建筑物的防雷情况，北方和南方相比有一定的差距，比如北方民用住宅建筑物基本没有防雷设施，而南方一带许多有简单的直击雷防护装置。
2、民用住宅建筑防雷等级确定
2.1根据我国的现有防雷规范，雷电防护是先确定等级，然后按照防雷等级进行防护。《建筑物防雷设计规范》（GB50057—2010）第3.0.4条第3款：预计雷击次数N大于或等于0.05次/a,且小于或等于0.25次/a的住宅、办公楼等一般性民用建筑物或一般性工业建筑物，为第三类；
2.2预计雷击次数N按照《规范》附录A.0.1：建筑物年预计雷击次数应按下式计算：N=kX

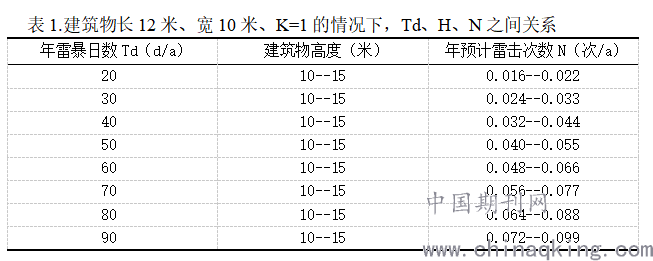

以焦作地区普通居民小院为例：一个小院长（L）20米，宽（W）10米，一般主房为10X12米，高度为10---15米（二层或三层起脊瓦房，相当于城市3--5层住宅楼），表1是计算建筑物长（12米）和宽（10米）的情况下，校正系数取一般K=1的情况下，年雷击日数Td、建筑物高度H与预计年雷击次数N三者之间关系
.png)
从表1可以看出，高度10米的建筑物在年雷暴日数为60天以上的地区才达到三类防雷标准，高度15米建筑物，在年雷暴日数45天以上才达到三类防雷标准，而全国达到45天以上雷暴日数的省市很少，按照《规范》的防雷标准，达不到三类时可以不采取直接雷击防护措施。
3、民用住宅建筑遭雷击的途径
3.1直接雷击：雷电闪击直接击于建（构）筑物、其他物体、大地或外部防雷装置上，产生电效应、热效应和机械力作用， 直击雷产生的热效应和机械力常常带来巨大的破坏后果。

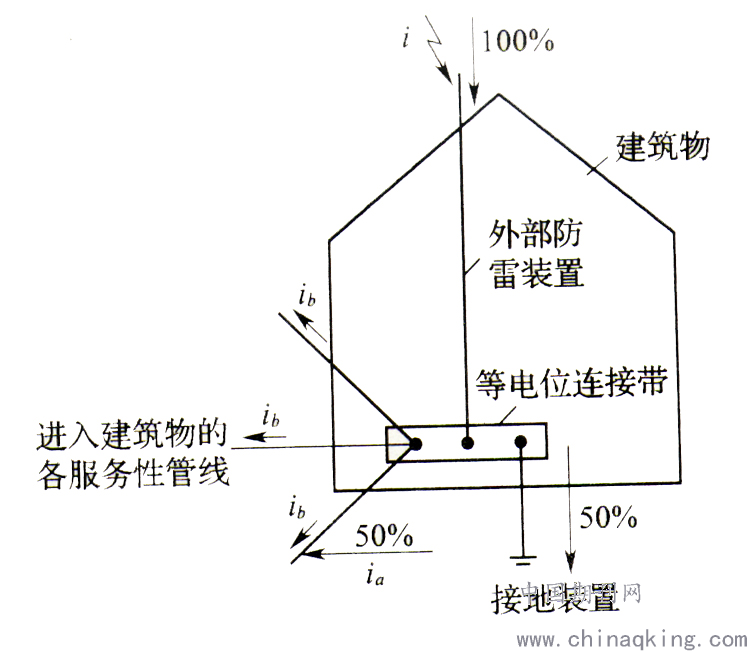

3.2建筑物遭雷击时，雷电流分配情况
由《规范》知，预计全部雷电流50%经接闪器、引下线流入建筑物的接地系统，可以确定外部防雷装置的质量，是决定防雷效果的重要因素。
4、民用住宅建筑方便、经济、实用的防雷方法
民用住宅建筑目前的结构形式为框架结构和砖混结构（砖混带顶梁柱）两种主要形式，设计防雷措施，施工非常方便，且经济实用。
4.1、接地装置：接地系统是保证雷电流能否顺畅的泄入大地的关键，无论是框架还是砖混结构，都要利用建筑物的基础作为自然接地装置，具有经济实用、方便施工、有利于雷电流散流、避免维护的优点，此步骤的关键是利用基础圈梁，基础的地圈梁本身就是一个有效的环形接地体，如果接地电阻值不能满足小于或等于4欧姆，可以在地圈梁的四角加辅助接地体，用H=2.5米的4X40的镀锌角钢打入地下，上端和圈梁的主筋进行可靠连接，这样就建好一个完整的接地系统。
4.2、引下线装置：如果是框架结构或带顶梁柱的砖混结构，利用建筑物柱内钢筋作为引下线，如果是砖混结构，就要考虑在两山墙的中间位置用一根直径为12的镀锌圆钢，下部和地圈梁的主筋可靠连接，然后在砌墙时随着走，到每层圈梁时，和圈梁主筋可靠连接，以此类推，直至房顶，随砌墙走，有一大好处是，暗设引下线，保证建筑物的美观。
4.3、接接闪带（针）装置：民用建筑物易用接闪带和短针相结合的接闪系统，在屋脊、屋角、屋檐、檐角和女儿墙等易遭受雷击的部位，采用直径10毫米的镀锌圆钢，02米高的支持卡、间隔1.5米构成接闪带，在屋脊配合用高出屋脊0.5米、直径16毫米的镀锌圆钢的短针。
4.4防雷电波侵入和雷电电磁脉冲措施在电源入户处，安装电源SPD。
4.5屋顶安装所有金属物体，比如电视天线、太阳能热水器等，一定和接闪带进行电气通路连接。
5、结束语
雷电灾害是最严重的十种自然灾害之一，我国每年因雷击造成人员伤亡达3000～4000人，城镇民用住宅建筑防雷现状亟需改善提高，尽可能地减少防雷隐患、增加安全保障。
主要参考文献:
[1]《建筑物防雷设计规范》GB50057－94( 2000年版)
[2]郑同胜，关向石.通信基站铁塔遭雷击时对临近民居影响的分析[J].现代建筑电气，2014（9）：25-27。
郑同胜，男，1966年4月生，汉族， 温县气象局，气象工程师，主要研究方向：雷电防护和人工影响天气
