某汽轮机给水泵机组的油泵轴承失效分析

发表时间:2021/8/30   来源:《城镇建设》2021年3月第9期(下)   作者:陈太贵
[导读] 某汽轮机给水泵机组作为核反应堆装置二回路凝水系统的重要设备,
        陈太贵
        四川广安发电有限责任公司?四川?广安??638000

        摘要:某汽轮机给水泵机组作为核反应堆装置二回路凝水系统的重要设备,主要用于在反应堆装置正常运行过程中向蒸汽发生器供给满足流量及压力要求的给水。汽轮机给水泵机组状况将直接影响核反应堆装置的性能,因此需具有高可靠性和长寿命的要求。
        关键词:汽轮机;水泵机组;油泵
        本文以某汽轮机给水泵机组运行时轴承箱振动值偏大的故障为研究对象,在排除安装原因的基础上,对该设备中设置的轴承进行了逐一拆解,通过宏观痕迹分析、SEM形貌分析、金相分析、硬度检测、轴承寿命估算等手段,判断轴承的失效原因,并选择了失效较为严重的汽轮机给水泵机组双联泵中靠信号泵处的轴承进行分析和讨论。
        1 宏观痕迹分析

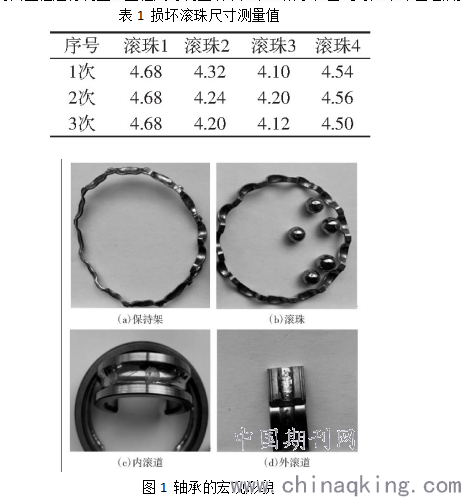

        双联泵中靠信号泵处的轴承型号为61905深沟球轴承。如图1(a)、图1(b)所示,经目视检查发现该轴承的保持架已损坏,轴承滚珠表面呈龟裂的形貌,分3次随机选取了其中4颗滚珠,对其直径进行测量。直径尺寸测量结果如表1所示,由此可知滚珠已经磨损。
        表1 损坏滚珠尺寸测量值 ???


        图1 轴承的宏观形貌
        如图1(c)、图1(d)所示,该轴承的内、外滚道均存在明显的片状剥落和点状剥落,长度约为5 mm,失效严重,为典型的接触疲劳剥落形貌。从轴承外滚道上可看出有反复受载的现象,为失效最为严重的部位,故对外滚道进行重点检测分析。
        2 SEM形貌分析

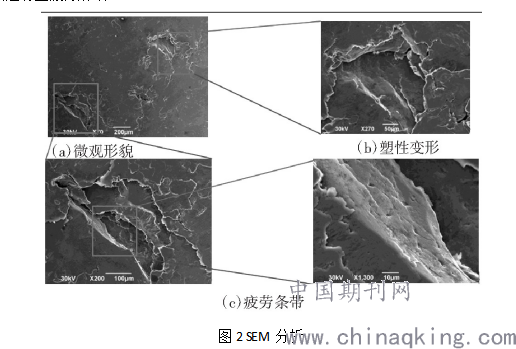

        选取了剥落比较严重的轴承外滚道,使用JOEL6490LV扫描电镜对典型的失效部位进行了观察,其形貌如图2所示。从图2(b)中可以看到该轴承滚道剥落处因为受交变载荷表面产生的多次塑性变形,由图2(c)可以观察到明显的疲劳条带,轴承滚道剥落为疲劳剥落。
        3 金相分析
        3.1夹杂物分析
        为了检测该轴承内滚道基体中夹杂物的形态和级别,取纵向样,磨制金相抛光后,基体中夹杂物形貌如图3所示。按GB/T10561-2005评定,轴承主要发现了A类细系夹杂物,A类夹杂评定为1.0级。满足GB/T29717-2013《滚动轴承风力发电机组偏航、变桨轴承》规定的夹杂物要求。另外,在外滚道上发现了与表面呈25°的次表面微裂纹,这是轴承发生的次表面起源型疲劳所致。

        图2 SEM分析?

        3.2金相组织分析
        在该轴承外滚道的金相试样中可见多条显微裂纹,分布在滚道表面,可看出次表面起源型疲劳裂纹从非金属夹杂物处萌生,说明了该位置在工作中所承受的接触应力较大。
        4 滚道的硬度检测
        测试内外滚道的硬度值,测试位置分别为靠近滚道位置和滚道1/2厚度位置,硬度值为750~880 HV1,所有轴承的内外滚道硬度均在750 HV1以上,说明其滚道热处理质量很好,满足GB/T 29717-2013《滚动轴承风力发电机组偏航、变桨轴承》规定的滚道表面硬度要求。
        5 轴承寿命估算

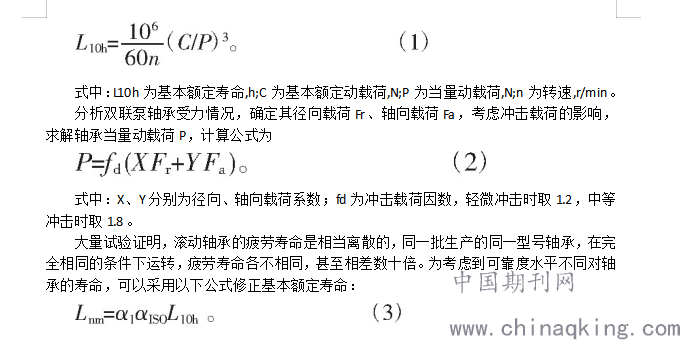

        对双联泵中靠信号泵侧轴承的寿命进行估算。选择基本额定寿命L10h作为轴承寿命评定的准则,双联泵两个轴承的原设计寿命均大于80 000 h。深沟球轴承的基本额定寿命计算式如下:

        式中:α1为可靠性寿命修正系数,可靠度90%时取1,可靠度99%时取0.21;αISO为系统方法的修正系数,常规润滑情况下可取1。

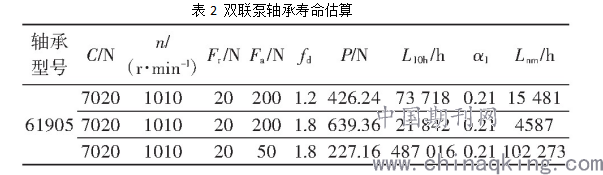

        双联泵轴承支撑的重力加上外力未达到轴承所需最小(径向)负荷,为防止滚珠和滚道之间产生对轴承具损坏性的滑动运动,使用弹簧在轴承上施加了轴向预紧,但过大轴向载荷会严重影响深沟球轴承的工作寿命。对双联泵轴承进行寿命估算,并考虑降低预紧力(轴向载荷Fa)及冲击载荷因数fd对轴承寿命的影响,如表2所示。
        表2 双联泵轴承寿命估算 ???

        由表2可知,预紧力(轴向载荷Fa)及冲击载荷因数fd都直接影响了轴承寿命。轴承(61905)承受的实际轴向载荷为200 N,若考虑中等冲击,可靠度取99%,其计算寿命分别约为4587 h,与双联泵轴承失效的实际情况相符。
        6 结语
        综合以上失效轴承的宏观痕迹分析、SEM形貌分析、金相分析、硬度检测、轴承寿命估算等方法的分析结果,得出以下结论:
        1)轴承失效过程为:轴承处于轻载、高速工况,由于在运行过程中在滚道表面发生接触疲劳,随后在非金属夹杂物处萌生疲劳裂纹,最终导致在滚道表面产生大量的片状剥落和点状剥落,引起轴承精度降低,振动烈度急剧增加。
        2)在双联泵轴承上施加的实际预紧力过大造成了轴承的寿命大大减小。
        3)滚动轴承疲劳失效主要原因通常为轴承选型不当或者安装不当造成。在排除安装问题后,由于滚动轴承寿命与其选型、安装、运行环境、本身制造质量等密切相关,耐冲击性能相对较差,可改为滑动轴承。
        参考文献
        [1]王亚珍,赵坤,姜祎,等.预应力对柔性薄壁轴承疲劳寿命的影响[J].润滑与密封,2017,42(3):54-58,123.
        [2]邓四二,贾群义.滚动轴承设汁原理[M].北京:中国标准出版社,2008.
