摘要：市场经济建设速度的不断加快，带动了现代信息技术的优化与革新，在此形势下，BIM技术应运而生，成为促进社会各个领域发展与进步的有力保障。现下，BIM技术已在现代工程设计中得到科学应用，尤其是道路工程设计，在提升道路工程初期设计质量的同时，也使施工图设计更具规范性、可行性。本文将以此为中心展开研讨，以期为相关研究者提供有用的参考依据。
关键词：BIM技术；道路工程；设计；应用；探析
引言
我国城市化进程现已进入高速发展期，道路工程的数量及规模持续攀升，保障项目的整体施工质量，确保道路的综合性能与使用期限，达到规定要求标准，现已成为社会焦点话题，为达到这一目标，有关部门应联合项目参建单位，对道路工程设计予以特别注意。当前科学技术优化革新速度极快，BIM技术（Building Information Modeling）现已基本成熟，通过在道路工程设计中科学应用此种技术，可进一步提升道路工程的整体施工质量，确保项目能够按期交工，使工程造价得到有效控制，同时还能为道路工程各分项目施工作业的安全性、有序性提供保障。就当前的实际情况而言，在道路工程设计中BIM技术的应用，仍面临着一些制约因素，其应有的效能也未能得到充分发挥，针对这一情况，项目参建单位只有高度重视起BIM技术的高效应用，并在实践过程中采取多种有效的实施策略，才能使BIM技术的应用更具成效。
1、BIM技术在道路工程设计中的流程

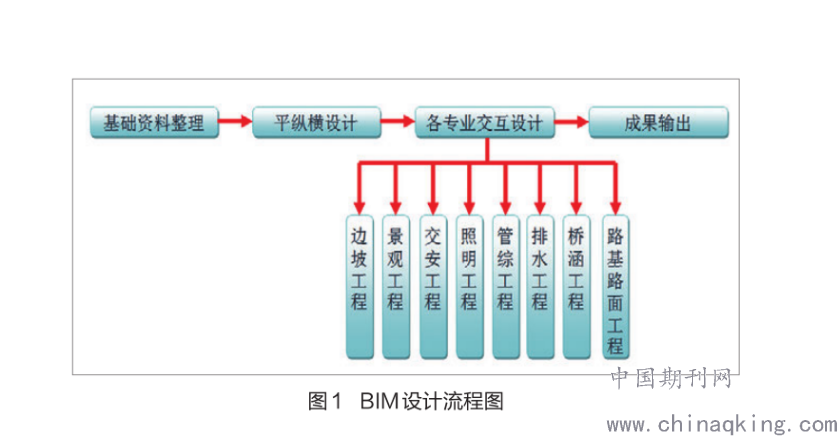

道路设计是一项繁琐的系统工作，尤其是市政道路，需多方人员默契配合并进行协调作业，具有较为明显的冗杂性、繁琐性、交互性等特征。在道路工程设计环节，核心设计内容涵盖了基础信息数据整理、道路平纵横设计、各项目交互设计与最终设计成果传输等等，而在BIM设计期间，其主要的设计流程与常规设计流程并无较大差异，这样一来，设计理念及思路即可被快速地理解接受。（图1为BIM设计流程图）
.png)
具体而言，在道路设计中基础信息数据的搜集整理与分析，既是关键一环也是前提基础，只有认真做好这项工作，才能保证后续环节得以高效进行。在此环节，有关人员需对业主单位提出的各项需求做到了然于心，并严格开展现场状况调研与上位规划探析工作，以保证设计基础信息数据精准且全面。在完成上述环节的各项操作后，即可进行道路平纵横方案的策划，而开展此项工作的核心目标，是在综合考量各项控制因素的基础上，选取切实可行的平纵面线形与横断面配置方式，降低不利因素的影响，保证其符合施工规范、满足质量要求，提高道路工程的稳固性、实用性与整体美观性。在已确定道路平纵横方案后，其他项目的工作人员需以此为基础，进行后续的设计工作，各专业的数据需互为依托并能进行及时更正。在上述环节的相关工作结束后，即可将设计成果整合到一起，进行全面且有效地输出。
2、BIM技术在道路工程设计中的具体应用
2.1在地形图处理中的应用
在道路工程设计中地形图处理是较为关键的一项工作，需予以其特别注意，现下，常见的地形图有两种，一种是三维图形，另一种则是二维图形，具体而言，在三维地形图中，实际标高与高程点标高并无差异，而二维地形图中的高程点实际标高，在通常情况下为零，与此同时，需在高层点附近标注相应的数据。除上述内容以外，三维地形图高程大多都会用到z坐标，在实践过程中，需严格遵循以下流程来进行相关操作：首先，需先打开图形管理器，再将高程点以外图形反选，在此基础上，对其进行冻结处理；其次打开菜单栏，点击其中的创建曲面选项，选取适宜的曲面类型与图层种类，由此快速添加上相关图形；再次，打开曲面属性菜单栏，点击自定义工具选项，选取相应的图像对象，通过点击添加选项，在屏幕上显示的对话框中加以筛选，在完成上述操作后，点击确定按钮；最后，对各高程点加以全部选择，随后点击回车键，这样一来，曲面创建操作即可结束。
2.2在道路中心线绘制中的应用
道路中心线的绘制与规划设计，是道路工程设计中的重要构成部分，在实际工作中，极易受到多个层面因素的干扰，其涵盖的内容也相对繁琐冗杂。据此，在道路工程中心线设计阶段，需对各种影响因素加以系统地研究，并对其实行统筹分析。与此同时，在保证设计成果符合相关设计规范的前提下，开展模拟处理工作，再对设计方案中的曲线半径与实际长度加以适当调节，对曲线半径与实际长度的要素，进行全面地革新。在道路中心线的绘制与设计中，为使BIM技术得到科学应用，并发挥出最大效能，需依照以下流程来进行具体操作：其一，针对道路工程中心线的绘制与设计，展开细致地探析、全面地优化，在保证各项要素精准无误的基础上，在3D地形图中选取适宜的位置插入中心线；其二，在3D地形图中，对道路工程中心线加以合理地转移，结合项目的实际状况，将中心线分成多段线；其三，在转移操作结束后，即可依据多段线来开展路线的创建工作，具体而言，先选择一条道路工程中心线，由此实行后续的操作处理，在此前提下，对路线进行合理命名，最后为路线筛选出适宜的标签与样式。
2.3在纵断面设计中的应用
通过在道路工程纵断面设计中，科学应用BIM技术，利用AutoCAD Civil 3D软件，进行具体的设计操作，可使最终的设计成果更具规范性、可行性，同时也能保障项目的整体建设质量。具体到实践中，需从以下几个环节入手：首先，针对原地面线文件加以细致地编辑绘制，在这一文件中，于原地面线之上部位，实行拉坡线的绘制处理，在此基础上，对其予以适当地优化补充，保证其能够符合设计标准、满足设计要求；其次，在上述环节的各项操作结束后，将拉坡线存储到竖曲线设计文件中，由此使原地面线文件能与竖曲线文件实现深度融合，继而构成道路工程纵断面设计图形。在使用AutoCAD Civil 3D软件时，需以三维地形图为根据，进行相关的设计工作，这一软件可在曲面上，通过对纵断面发出构建指令，来进行设计图的生成，与此同时，在完成道路工程中心线的调整处理后，地面线可自动进行相应的修正处理。
3、结束语
综上所述，现下BIM技术已在社会各个领域得到高效应用，尤其是道路工程设计。这项举措的有效实施，可使道路工程设计工作的信息化水平实现质的飞跃，同时还能保障项目的整体施工质量、综合性能与使用期限，达到规定要求标准。据此，项目参建单位需高度重视起BIM技术在道路工程设计中的应用。
