吴波1，朱大明2
首辅工程设计有限公司 1 四川 成都 610000
北京博汇特环保科技有限公司2 北京 100102
摘要：介绍了东元污水处理厂的工艺流程，各构筑物和主要设备的参数。该工艺采用粗格栅及提升泵房+细格栅间及曝气沉砂池+BioDopp一体化组合生化池+高效沉淀池+滤布滤池+紫外消毒处理工艺。出水水质达到《城镇污水处理厂污染物排放标准》（GB18918-2002）中的一级标准A标准。
关键词：BioDopp ；设计参数
1、设计规模和水质
1.1设计规模
东元污水处理厂工程总规模为40000 m3/d，近期规模为10000 m3/d，分两阶段建设，每阶段规模均为5000m3/d，本工程为近期一阶段。
1.2设计进水水质
CODcr≤350mg/L，BOD5≤180mg/L，SS≤250mg/L，NH3-N≤30mg/L， TN≤40mg/L， TP≤6mg/L，PH=6.0-9.0
1.3设计出水水质
执行《城镇污水处理厂污染物排放标准》（GB18918-2002）中的一级标准A标准。
CODcr≤50mg/L，BOD5≤10mg/L，SS≤10mg/L，NH3-N≤8mg/L，TN≤15mg/L，TP≤0.5mg/L ，PH=6.0-9.0。
2、工艺流程

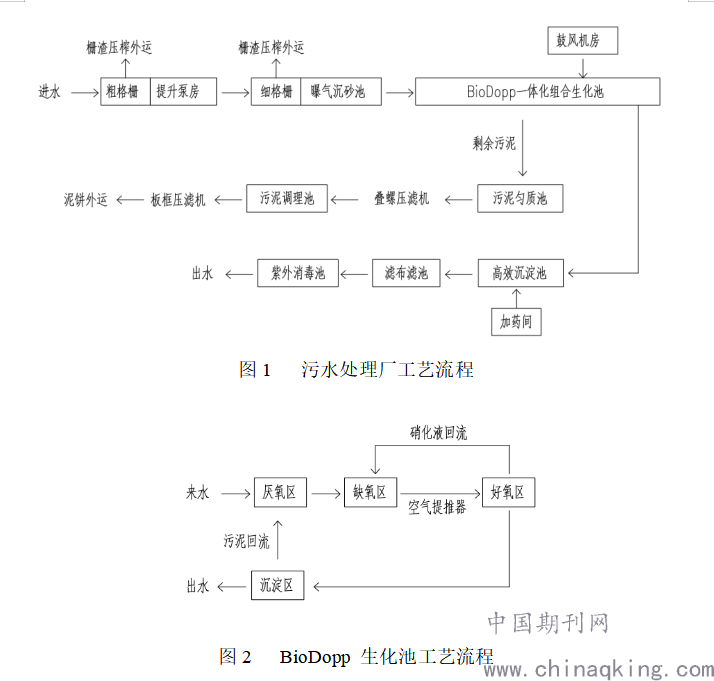

根据进水水质特点和出水水质要求以及当地实际情况，本工程采用粗格栅及提升泵房、细格栅及曝气沉砂池预处理、BioDopp一体化组合生化池二级处理、高效沉淀池+滤布滤池+紫外消毒深度处理工艺。污水处理厂工艺流程如图1所示，BioDopp 生化池工艺流程如图2所示。
.png)
图2 BioDopp 生化池工艺流程
3、主要水处理构筑物与参数
3.1粗格栅间及提升泵房
土建按照远期规模40000 m3/d建设，设备按照近期一阶段5000 m3/d安装，粗格栅间与提升泵房合建，地下结构，尺寸为：16.4m×15.35m×9.3m。
①粗格栅间
反捞式粗格栅2台，1用1备，单台参数：
粗格栅：b=20mm， B=1200mm，v=0.8m/s，α=75°，共设2台，N＝2.2kw；
设水平带式输送机1台，栅渣外运。
②提升泵房
水泵：Q=330m3/h，H=16m，N=30kW的潜污泵 2台，变频，1用1备。
3. 2细格栅间及曝气沉砂池
土建按照近期规模10000 m3/d建设，设备按照近期一阶段5000 m3/d安装。
①细格栅间
平面尺寸：单座格栅渠L×B×H =6.5×0.8×1.65m，钢筋砼结构，共1座，分为两格。
（1）设计参数：
设计规模：Qmax=0.18m3/s
总变化系数：Kz=1.58
过栅流速：v=0.80m/s
栅前水深：h = 1.0m
格栅安装倾角：75°
设计单渠宽：B = 800mm
（2）主要设备：
回转式细格栅：2台，井宽0.8m，栅隙2mm，倾角75°，N=0.37kW
螺旋输送机1套，Q=1m3 /h，L=3.75m，N=1.1kW
每道格栅前、后设有渠道钢制闸门供检修和切换用的插板闸门4个，尺寸B×H=800×1100，N=1.5kW。
②曝气沉砂池
（1）设计参数：
设计规模：Qmax=0.18m3/s
总变化系数：Kz=1.58
水力停留时间：Tmax=2.5min
有效水深：2.10m
水平流速：0.1m/s
单位曝气量：d=0.2m3/m3污水
（2）主要设备：
桥式吸砂机：1套 L=2m，N=0.55kW+1.5kW。
砂水分离器：1套 Q=12～20L/s N=0.37kW，材质S316L不锈钢。
罗茨风机：2台 Q=1.65m3/min，P=40Kpa，N=4.00 kW，1用1备配套提供弹性接头、消音器、止回阀及闸阀。
栅渣小车：1个 V=0.5m3。
3.3 BioDopp一体化组合生化池
生化反应池是污水处理厂的核心，去除污水中的有机物及起到生物除磷脱氮的作用，本工程采用BioDoppAAOC 一体化组合池。
近期一阶段共设计生化1座，设计规模0.5万m3/d，土建设备一次性完成。

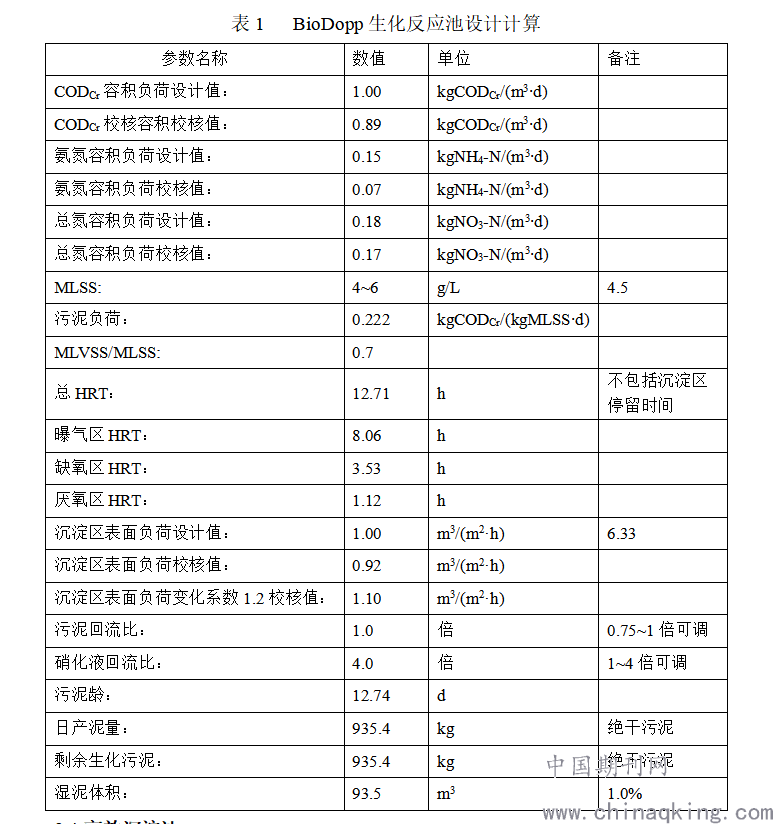

总尺寸为49.4×17.1×7.0m，主要设计参数如下表1。
.png)
3.4高效沉淀池
单座设计参数
设计规模：0.5万m3/d
总变化系数：Kz=1.74
高密度沉淀池数量：1座
总平面尺寸：L×B×H=13.8×9.9×7.3m
混合反应池的反应时间：T=3.0min
混合池速度梯度：G=800S-1
絮凝反应池的反应时间：T =15. 0min
沉淀段的表面负荷：qave=7.9m3/m2.h
主要设备：
混合搅拌机：1台，?750mm，N=3.0kW， 变频控制
絮凝搅拌机：1台，?1000mm，N=1.1kW，变频控制
导流筒：1个，?1400。
中心传动刮泥机：1台，?7.0m，N=0.75kW
污泥回流泵和剩余污泥泵：各1台，Q=3-13m3/h，H=20.0m，N=4.05kW
备用泵：1台，Q=3-13m3/h，H=20.0m，N=4.05kW
斜管填料：斜长1.2m，斜管内径80mm
集水槽：B×H=200×390mm，L=3200mm，δ=3mm，10套
3.5 滤布滤池
土建按照近期规模10000 m3/d建设，设备按照近期一阶段5000 m3/d安装。滤池总平面尺寸约为13.1×9.5m。
（1）设计参数：
滤盘滤速： 8m/h
滤盘直径： 2.0m
单位滤盘有效过滤面积 3.25m2
（2）主要设备：
滤池转盘总数：8片，D=2.0m
反冲洗水泵：2台，Q=28m3/h，H=8m，N=2.2kW
控制方式：每 1~2h自动反冲洗一次
3.6紫外消毒渠及出水计量渠
土建按照近期规模10000 m3/d建设，设备按照近期一阶段5000 m3/d安装
总有效尺寸：L×B×H=11.2m×5m×2.5m
池 深：2.50m
紫外线消毒装置共16支320W灯管及附1套，配套中控柜、导流板、空压机、水位传感器、活动堰门。
