杜佳兴
北京中建建筑科学研究院有限公司/北京/100000
摘要 随着我国经济的快速增长，城市规模不断扩大，土地逐渐成为了稀缺的资源，很多大型公共性建筑都修建在了地下。非固化防水涂料由韩国公司主持研发，发展至今在国外的应用已经十分广泛，施工工艺也十分成熟。2007年，北京星瑞倍斯特应用科技有限公司引进该生产技术，从此，非固化防水涂料得以在中国生产应用，但人们对于非固化橡胶沥青防水涂料的认知还存在一定的误区，同时对于细部防水处理还存在一些问题[1]。
关键词：非固化橡胶沥青防水涂料；卷材；渗水；地下室；施工工艺
1、新型非固化橡胶沥青防水涂料的特点
1.1永不固化
非固化橡胶沥青防水涂料在与卷材复合使用的过程中始终保持着永不固化的状态，当结构防水层由于温度变化或地基不均匀沉降而发生变形时，非固化防水涂料利用自身的高延伸率大大减轻了防水层整体的破坏。
1.2粘结性强
非固化防水涂料能够适应各种形式的基层情况，即使基层存在浮尘甚至部分潮湿，防水涂料与基层也形成一个良好的整体。
1.3抗老化，防腐蚀
非固化橡胶沥青防水涂料的抗热老化，耐酸性，耐碱性，耐盐性都十分显著。
1.4环保性好
新型非固化橡胶沥青防水涂料不含有VOC挥发性有机物质，同时在施工的过程中，其污染物排放也在国家规定范围之内。并且，非固化橡胶沥青防水涂料的生产原料也在向可持续化发展，经北京化工大学董大伟教授的研究，废轮胎橡胶粉也可用于生产非固化防水涂料，且性能均可满足要求。
2、施工工艺
2.1施工条件
雨天雪天不宜施工，四级风以上时不宜施工，若特殊情况下需要赶工期，在五级风下施工时，需要设置挡风板。非固化防水的施工环境温度宜在-10～35℃左右，不宜在烈日或者暴晒下施工。同时基层要求坚硬无鼓起，没有明显的裂缝，松动，起砂等缺陷，如果有，则需要修整，找平。施工完成后不得在防水层上钻孔打洞。
2.2施工前准备工作
非固化防水涂料需进行进场检验，包括产品的出厂检验报告，合格证，涂料的性能等。施工人员需要进行专业技术培训，同时施工过程中应安排专业的质检人员进行检查，检查合格后才能进行下一道工序。
2.3施工流程
2.3.1底层防水层施工
（1）基层处理
先用刨毛机对基层进行刨毛、反向刨毛，清除基层凹凸不平的浮浆，再用鼓风机将基层的尘土、垃圾等清理干净。如果基层出现松散、起砂、起皮、开裂、凹凸不平等情况，需要用水泥砂浆进行修补、找平，使得基层密实[2]。
接着进行卷材预铺。在处理好的基层上，将卷材展开，铺满基层，要保证临边搭接宽度不小于100mm，相邻卷材短边接缝不得重合，调整卷材完毕后，将卷材回折，不得起褶皱。
（2）附加层施工
为了提高工程整体防水效果，需要在细部复杂部位运用胎体增强材料进行附加层施工，然后干铺针刺棉，包括阴角阳角，抗浮锚杆，后浇带，等部位。
（3）喷涂非固化橡胶沥青防水涂料
非固化防水涂料的施工有喷涂法和刮涂法两种方式。其中喷涂法高效快捷，适用于大面积基层施工，可缩短工期。喷涂法施工需要用专业的热熔喷涂机，施工前，应检查喷涂设备是否正常，以及喷枪、涂料输送管过滤器、阀门的清洁情况。
（4）铺贴改性沥青防水卷材
喷涂的非固化防水涂料达到设计强度后，即可铺贴防水卷材。在卷材预铺的基础上，将卷材展开一米，揭开保护膜，顺直、平滑铺贴，使得卷材平整无褶皱，保证二者形成一个整体。相邻卷材的搭接要留出一定的长度，搭接缝要用热熔法进行处理。
（5）质量验收
每一块卷材铺贴或搭接完毕后，都要用螺丝刀翘起卷材收头处，观察粘结是否牢固，按照《地下防水工程质量验收规范》（GB50208—2011）进行验收，做到边施工边检验。
（6）隔离层和保护层施工
非固化防水涂料不能直接外露使用，单独使用时要在涂层间夹铺胎体增强材料，并设置隔离层。隔离层采用耐碱涂塑玻璃纤维网格布或者0.4mm塑料薄膜，覆盖在喷涂好的非固化防水涂料上。与卷材复合使用时还要在保护层施工前增设隔离层，而保护层采用C20细石混凝土，在铺设时要避免破坏防水层。
2.3.2立面喷涂非固化
橡胶沥青防水涂料时，需要分区域进行多遍、交叉方向喷涂，每次喷涂宽度应大于卷材边300mm。施工效果应与底板防水层要求一致，施工流程也与底板施工相同。
2.3.3顶层防水层施工
在侧墙施工防水施工完毕后，可在超出室外标高150mm直接收头或者与顶板防水层连接，其施工流程与底板工艺流程一致[3]。
3、细部施工
3.1集水坑、电梯基坑的防水做法
基层施工完毕后，在坑底和坑壁先涂一层非固化橡胶沥青防水涂料表面铺有胎体增强层的附加层，延伸至基坑外250mm，然后再喷涂非固化防水涂料以及卷材的铺贴。
3.2柱桩头、抗浮锚杆桩头处的防水做法
首先仍是基层处理以及附加层施工，对桩口进行清理、剔凿，剔凿深度至垫层底标高以下100m，然后用C20聚合物水泥混凝土进行浇筑，收面至与垫层顶标高平齐。基层处理结束后，在桩头周围以及钢筋根部涂上一层胎体增强材料，然后刮涂非固化防水材料，确保防水层严密无缺漏。接着铺贴防水卷材，在桩头处要将卷材剪出与桩头大小相同的孔洞，然后将卷材覆盖其上。卷材铺贴完毕之后，在剪出的洞口周围应再次喷涂非固化防水涂料，用热熔法进行密封。
3.3穿墙管处的防水做法

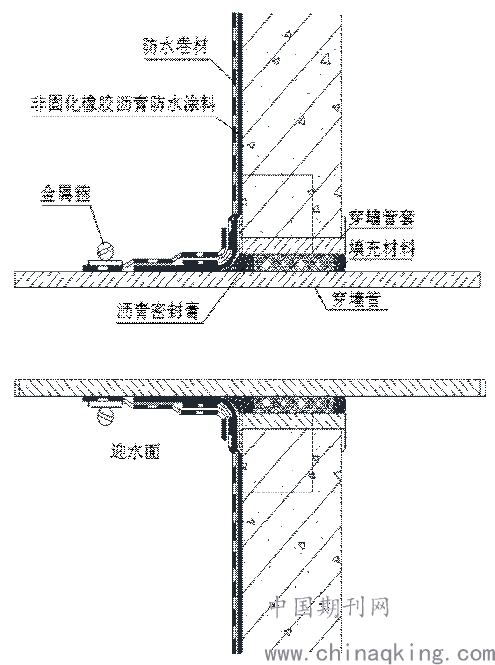

穿墙管与墙体之间的孔洞用聚苯乙烯泡沫填充，达到保温效果，但该位置比较薄弱，防水层的铺设尤为重要。现将穿墙管根部用密封胶抹成平滑的的圆弧，然后用防水卷材剪出一圆环，其小圆半径与管半径相同，大圆半径与小圆半径的差值不小于120mm，在喷涂完非固化橡胶沥青防水涂料后，将圆环套在穿墙管上，圆环包裹墙管的距离不小于50mm。（见图1）
.png)
图1穿墙管防水做法
3.4变形缝的防水做法
变形缝处需设置两道非固化防水涂料加卷材复合防水层，且向两侧延伸宽度不小于250mm。浇筑底板时，还应设置中埋式橡胶止水带，并用填充材料填堵密实。
4、防水效果
水泥砂浆的窜水是工程施工过程中一大难题，严重影响了结构的稳定性和施工安全。而非固化防水涂料与卷材达到满粘，粘结性远远高于传统卷材。并且不需要水泥砂浆找平层，有效的减轻了砂浆窜水、屯水的情况。同时，传统的卷材防水，卷材与基层通过冷底子油粘结，粘结效果差，易渗水。而非固化橡胶沥青防水涂料有效地解决了这一问题[4]。
结语
新型非固化橡胶沥青防水涂料有着广泛的使用前景，防水能力强，效果显著，适用于较复杂的施工环境和防水要求较高的工程。与传统的卷材防水相比，非固化防水不需要设置找平层，可以节约材料。而且，非固化橡胶沥青防水涂料以其出色的自愈性，自动修复破损的地方，有效地防止了结构层渗水的情况。同时，由于水压力的存在，在迎水面铺设的防水层会在水压力的作用下紧紧贴合结构层、减少渗漏。
参考文献
[1]丁剑敏.水性“皮肤式”防水涂料在地下工程中的应用[J].隧道与轨道交通，2019，{4}(S1)：128-130.
[2]廖晓东.丙烯酸盐注浆材料堵漏特性试验研究[D].北京交通大学，2019.
[3]王治，苏怀武，尹蕊，刘亚东，石明菊.新型防水材料在郑州滨水家园项目地下工程中的应用[J].新型建筑材料，2017，44(11)：128-130+134.
[4]王玉芬，宋银河，杨少军.大同美术馆地下防水工程施工技术[J].中国建筑防水，2013，{4}(10)：35-38.
