The installation of the rubber belt type horizontal-belt vacuum filter points briefly
李军森
南京锦湖轮胎有限公司 江苏省南京市 210031
摘要：从确保真空度的角度浅析橡胶带式真空过滤机的若干安装要点
Abstract: a brief analysis for several installation points ensuring the vacuum degree of the rubber belt type horizontal-belt vacuum filter from the perspective
关键词：橡胶带、真空过滤机、安装要点
Keywords: rubber belt, vacuum filter, installation points
一、概述
19世纪中叶，欧洲工业革命期间出现了世界上最早的过滤机，与大多数工业产品一样，它同样经历了从简单到复杂，慢慢趋于成熟，到了21世纪，随着科技突飞猛进，新材料、新技术、新设备、新工艺的广泛运用，经过数百年的发展，由最简单的压滤机、叶滤机和旋转过滤机不断发展壮大，工业过滤机家族成员越来越多，其中橡胶带式真空过滤机，因为其高效、节能、环保等特点更是得到了业界人士的赞誉。然而，由于整机及其主要功能部件在安装上存在着或大或小的问题，橡胶带式真空过滤机的特点未必得到充分的体现，结合实际安装和运用中碰到的各种情况，现就橡胶带式真空过滤机的安装方法试作浅析。
二、橡胶带式真空过滤机的工作原理与主要组成部件
1、工作原理

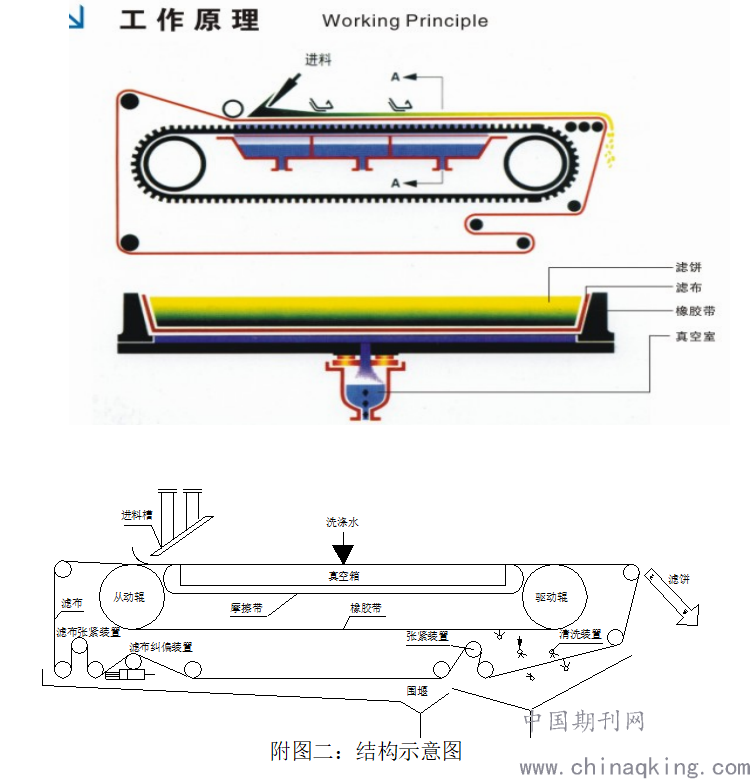

橡胶带式真空过滤机的工作原理如附图二所示，过滤介质为滤布，排液介质为环型橡胶，工作时料浆通过进料装置后均匀分布在可移动滤布上，此时，真空室产生的真空负压，会将料浆中的水分吸附，水分经过滤布、橡胶带上的排液孔、真空室等装置后进入总排液管，再经过汽水分离器排出；料浆随着滤布的移动，水份逐渐被抽吸，直至形成滤饼，滤饼洗涤后，经过再一次的真空抽吸，最后从卸料辊上剥离出来，完成整个过滤干燥工序。
2、主要组成部件
橡胶带、真空室、进料槽、纠偏装置、张紧装置、驱动装置、洗涤装置等，其结构如下。
.png)
三、橡胶带式真空过滤机的安装
1、基本要求
（1）、主机应安装在一定高度的基础之上。
（2）、真空箱上表面纵向平面度在1.5mm之内。
（3）、摩擦带顶面与橡胶带内托辊顶面平齐，其偏差在1mm之内。
（4）、真空系统要保持密封。
（5）、安装托辊时，要求与驱动辊及从动辊的平行度不大于GB1184中的IT11值，并保证所有托辊运转灵活。
（6）、气路系统的管路现场安装，试验压力为0.4MPa。全部气路经气压试验，不得渗漏。
（7）、所有水管均由现场安装，各清洗水管、密封水管均不得有渗漏。
2、安装要点
针对橡胶带式真空过滤机主要依靠真空进行抽滤的原理，必须在设备的安装过程中确保过滤所需要的真空，从而达到尽量降低滤饼含水率的要求，满足企业的过滤效率和生产能力。结合实际安装和运用中碰到的各种情况，应从如下几个方面对整机及其主要功能部件进行有效安装。
（1）、机架的安装

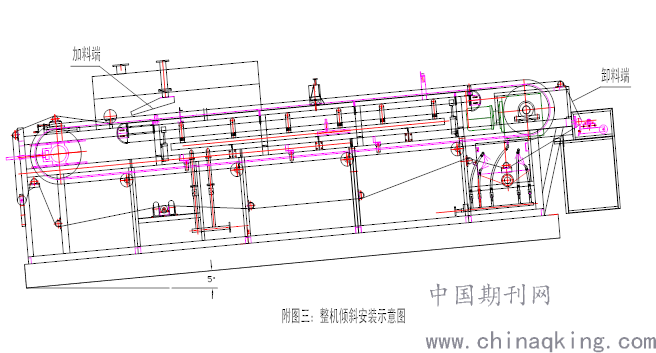

以中化重庆涪陵化工有限公司磷胺二厂DU55/3150橡胶带式真空过滤机为例，该整机安装在两根轨钢上，基础为山坡上的一块平整地。由于安装时没有很好的校正水平，导致整机的首尾两端有明显的高度差：加料端偏低，卸料端偏高，粗略估计有5°倾斜，结果造成了加料端滤布下垂，滤饼厚度不均匀，增加了驱动装置的负荷；同时加大了滤布的承载力，并最终造成了张紧装置中辊子的变形和滤布的拉裂，具体工况如附图所示。
在实际的安装过程中，首先必须将放置整机的基础制作好，要求具备一定的平整度和结构强度，以减少安装整机时的水平度调整量和基础承载后的变形量。
将整机逐段安放在基础上并联接成为整体，在安装地脚螺栓的位置加设调整垫块，用水准仪对机架进行水平校正，适时调整整机的水平度，使其水平误差在全长上不超过4mm。水平度调整合理后，先必须固定调整垫块，然后采用对角逐个固定地脚螺栓。这样就了确保整机安装的水平度，以发挥其最大的工作性能。
（2）、真空盒的安装

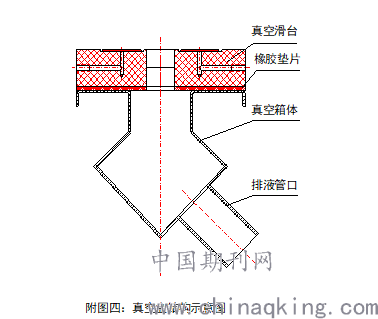

对于橡胶带式真空过滤机，真空盒的安装至关重要，直接影响真空系统的密封性。真空盒的结构如附图四所示。安装时，首先要检查真空箱体上表面纵向平面度，必要时进行手工矫正，确保其平面误差在1.5mm之内。利用配打的方式，采用螺栓组将真空箱体、橡胶垫片及真空滑台紧密联接形成整体，这样就确保了足够的密封性能，消除了真空泄露的可能性。
（3）、橡胶带的安装
在橡胶带式真空过滤机的现场安装过程中，橡胶带的开孔与安装也是及其
.png)
重要的一环。如果开孔位置不合理，或者安装不到位，将直接影响到真空盒的真空度，并将对橡胶带的使用寿命造成很大威胁。中国国电镇江谏壁电厂五期脱硫工程DU10.4/1350橡胶带式真空过滤机的橡胶带就因为安装时开孔位置不合理，直接造成橡胶带的真空气蚀而损坏。因此在安装时，首先必须对橡胶带的吊装采取保护措施，以免损伤橡胶带的表面和裙边。在将橡胶带环绕安装在驱动辊和从动辊上以后，要调整橡胶带的直线度，保证其偏差不超过25mm。开孔时，须在加料端和卸料端之间拉调直线，确保开孔位置正对真空盒中央；要求先适当在长间距上开部分滤液孔，将橡胶带运转一定距离后，再根据调直线的位置，适时调整其余滤液孔的开孔位置。另外，在制作滤液孔时，严格杜绝钻削下来的橡胶球进入真空盒！
诚然，在安装橡胶带式真空过滤机时，其他的零部件的安装好与否对设备的运行和性能的实现也有着不同程度的影响，在此就不一一陈述。只有严格按照安装的基本要求，认真作好每一个环节，才能真正体现出设备的优越性，实现企业与用户的双赢！
参考文献
[1] 丁启圣,王维一.《新型实用过滤技术》（第三版）[M]. 北京：冶金工业出版社，2011.6.
[2]《DU型橡胶带式真空过滤机使用说明书》2015年
[3] JB/T8653-2006,中华人民共和国机械行业标准《水平带式真空过滤机》[s]
[4]《钳工（技师）》2005年
