1. 工程概况
童家湖泵站位于湖北省武汉市黄陂区府河左堤童家湖堤段桩号2+530m处，泵站位于童家湖排水闸右侧，与童家湖排水闸共同承担童家湖排涝任务，设计排水流量60m3/s。
童家湖泵站属Ⅱ等工程，主泵房、安装间、副厂房、直接挡水的空箱刺墙、防洪闸等主要建筑为2级，次要建筑物（进、出口翼墙等）及泵站配套建筑物级别为3级。
2.灌注桩施工技术
2.1生产性试验
（1）地质复勘
根据地质资料和基桩轴线的槽墩位置，详细分析基础桩的地质条件，在现场钻孔灌注桩作业开始前，初拟在基桩轴线上的槽墩，选择有代表性地层或预计钻进困难的地层布置复勘孔。
复勘孔用XU-300型钻机造孔，钻进采用粘土泥浆护壁。如遇到不可避免塌孔，可采用套管跟进法。在覆盖层开孔，采用孔径150mm，覆盖层下入146mm套管，换110mm口径钻至终孔。查明地质情况，复勘钻孔取样进行地质编录，并将复勘地质成果报送监理人。
（2）试验目的
桩基工程施工前，按施工图纸的规定和监理人的指示进行成孔或成桩试验，以检验施工参数和工艺，为正式施工提供成孔、成桩工艺、施工参数。
（3）试验内容
①固壁泥浆的配合比及拌制工艺试验；
②造孔设备、工艺及所采用的设备造孔工效试验；
③混凝土配合比试验；
④混凝土浇筑工艺试验；
⑤由监理人指示的其它试验项目。
（4）试桩数目
工艺性试桩的数目根据施工具体情况决定，并报监理人批准后实施。
（5）试验方法
试桩施工所用的设备与方法，与实际成孔、成桩所用者相同；基桩作试验，选择有代表性的地层或预计钻进困难的地层进行工艺试验。
（6）资料整理
桩基试验完成后，及时将桩基试验施工设备、工艺和施工参数等成果进行整理分析，报监理人批准后实施。
2.2 灌注桩施工方法
（1）施工准备
①场地清理
灌注桩施工前，按规定对施工场地进行清理，清除桩位石块、碎料、树根等障碍物，以利于安全施工。
②按设计图纸中的桩位图，进行现场测量放线，准确测量出每个桩位，桩位统一编号，在每一桩位上钉上小木桩，并在其上标明桩的钻孔深度，钻孔直径等指标。
③施工机械设备试运行
在灌注桩施工前，对设备进行试运行，试运行的详细记录提交监理工程师审批。
（2）施工工艺

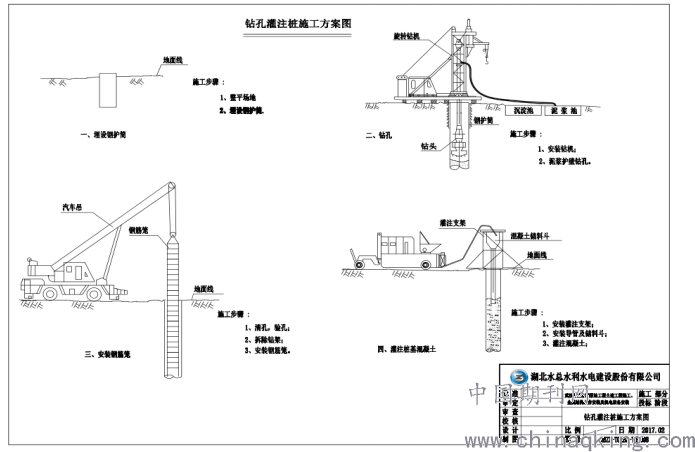

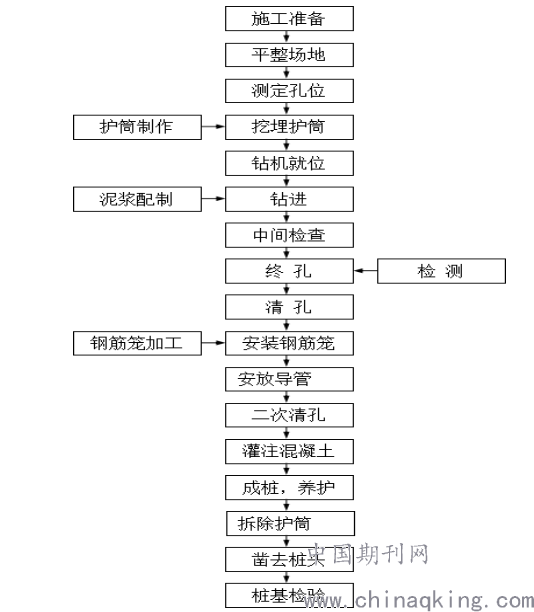

根据灌注桩所处地质情况，拟采用冲击式反循环钻机造孔，钢护筒锁口，泥浆护壁。根据桩基数量、工期要求配备足够的钻机，汽车吊吊放钢筋笼，灌注桩施工工艺流程如下图所示。
.png)
.png)
灌注过程中，经常测孔内混凝土在位置，及时调整导管埋深，拔导管速度不得过快，要与混凝土落入量相适应，以避免管底离开混凝土面时被水渗入而造成质量事故。
灌注过程中，将孔内溢出泥浆引入沉淀池，防止污染。桩顶部标高较设计预加0.8m，超高部分待混凝土凝固后凿去。
灌注桩的实际灌注混凝土量的充盈系数不得小于1.0。
灌注中如发生故障，作如下处理：
首批混凝土灌注导管进水，应将沉渣吸出后再改正操作方法，重新进行灌注。
在混凝土面处于井孔水面以下不很深的情况下导管进水时，可采用底塞隔水的方法并补加一定压力，重新插入导管，恢复灌注。灌注不久发生导管堵塞时，可用长杆冲捣或用振动器振动，如无效，抽出清理后重新安装隔水栏，排水后插入混凝土内，并将孔内散落材料及导管内泥浆吸出后再恢复灌注。灌注开始不久发生故障，用前述方法处理无效时，应及时拔出导管，吸出已灌注的混凝土，抽出钢筋骨架，然后清孔，吊装钢筋骨架和灌注混凝土。
⑨起拔导管和护筒
当灌注桩达到要求标高后，及时起拔导管和护筒，并将导管和护筒清干净，清理好施工现场。
⑩桩基成桩检验
灌注桩施工结束后28天，按规定，对桩体进行检验和检测，并将检验和检测和成果报送监理工程师，检验和检测项目包括：
对灌注桩混凝土的每一种配合比进行取样，每台班至少取一组样，每组3块，每根桩至少取一组样，每组3块。
检测灌注桩混凝土的强度和密度，每台班至少取一组样，每组3块，钻孔灌注桩每根取一组样，每组3块。
采用低应变动力法检测基桩桩身的完整性，抽测数所有桩数，总桩数10%采用声波透射法检测。
采用高应变动力法检测单桩承载力，对工程地质条件、桩型、成桩机具和工艺相同的基桩，其检测桩数不少于总桩数的5%。
3. 灌注桩质量控制
（1）灌注桩钻孔前，施工人员对钻机钻进技术有比较深入的了解，熟练掌握其性能，钻进施工时，加强组织管理，严格遵守和执行操作规程和施工设计。
（2）护壁泥浆拌制前，对粘土等原材料物理、化学特性进行试验检测，使其符合设计要求，泥浆按试验确定的配比拌制，施工中根据地层条件、孔壁稳定情况、孔底沉渣及泵组工作情况，对泥浆性能进行维护调整。
（3）钢筋混凝土灌注桩中的钢筋笼制作时，严格按设计的钢筋规格进行制作，吊装时，确保位置准确，并留有规定的保护层，钢筋吊装就位后，通过钢筋固定在钢护筒上，焊结牢固，防止混凝土灌注时钢筋笼错位。
（4）灌注桩混凝土确保坍落度和流动性，灌注时保证混凝土供料持续均匀。
（5）导管插入钻孔前，检查导管连接及连接处垫圈等，要求导管连接顺直，垫圈无挤出和损坏现象，法兰螺栓松紧一致，以确保混凝土灌注时导管不堵管，不漏水。
（6）混凝土灌注过程中，导管提升不得过猛，过高，提升时，根据导管的测探深度和混凝土供应量进行匀速平稳、慢慢提升，导管埋深不能太浅。
（7）混凝土灌注前，对各作业环节和岗位进行检查，灌注中，严务遵守操作规程，保证灌注作业连续紧凑，有条不紊，反复细心探测混凝土面，准确绘制混凝土灌注曲线，正确指导导管的提升，以防断桩。
（8）混凝土灌注时间控制在适当的范围。
结语：钻孔灌柱桩基础施工是泵站土建施工过程中的重要环节，?灌柱桩基础质量是泵站主体结构质量的保障，灌柱桩基础施工过程中，要建立相对完善的质量控制管理体系，及时排查整改质量隐患，确保泵站质量安全。
