沈海涛
上海盛瀛置业有限公司
摘要：建筑建造过程中，电气安装是非常关键的环节，其施工贯穿于整个施工过程乃至工程竣工后的整个使用期，其施工质量的好坏将直接影响到建筑功能的正常运行以及人民生命财产的安全。本文首先论述了电气安装施工质量管理的特点，并针对电气安装工程中存在的问题进行分析，最后针对问题提出了相应的控制措施，以进一步提高电气安装施工质量。
关键词：建筑电气；安装；存在问题；控制措施
1电气安装施工质量管理特点
由于建筑电气的隐蔽特征，质量控制较为困难，并且若发生质量问题，进行返工时，工作量与返工难度巨大。建筑电气具有结构复杂、工序繁多、周期漫长的特点，系统尤其复杂，导致安全施工的难度剧增。若工程准备不充分或者技术水平不足，则在电气安装过程中易发生各种问题。所以，为有效提高建筑电气安装的效率和质量，需从专业方面入手，总结建筑电气安装工程中可能出现的的问题并加以分析，针对性地制定相关解决方案，保证安装完毕的电气系统可以正常工作。
2建筑电气安装存在问题分析
2.1设备材料
存在于设备材料中的问题包括：一，选用的导线的物理性质无法满足使用要求，如熔点低、横截面积小、温度系数大、尺寸不达标和机械性能不足等；二，采用的电缆性能不达标，如绝缘电阻小、耐温性差、接头数量不足、绝缘层以及线芯严密性和耐压性差等；三，箱型设备的尺寸和外观不合适，如外壳质量不足会导致整个箱体的强度和抗腐蚀性不足的问题；四，电路的开关、插座等节点导电指数与其标称值不一致，金属部件接触不良、弹性较差，导致发热严重而影响电气安全。
2.2线路敷设
线路敷设施工中，最常发生的问题是材料质量问题，如电缆、导线、接线盒等材料不能达到所需标准。实际施工时，若导线质量不满足标准，会导致芯线与绝缘层贴合不紧密，在使用中绝缘层易损坏，进一步造成电气泄漏，危及人们的安全。
若导线绝缘层表面平整和光滑度不够、厚度分度不均匀，也将对导线的安全性能造成不利影响。若使用的钢管内径不足，会影响其弯曲性能，敷设时其弧度不能达到需求，易导致绝缘层破裂而漏电，同样会对住民安全产生威胁。
2.3配电箱的安装存在的问题
安装配电箱前，应该先对其精准定位，否则无法与土建施工相协调，致使箱体易移位的问题出现，箱盒因此无法密闭，混凝土的浇筑过程中，密闭性不足的箱体易渗入混凝土浆，对安全造成影响。同时，在配电箱的安装和接线盒的设置中，部分施工人员不能严格遵守设计要求和施工规范，施工完成后未进行检查和验收工作，最终导致电力不足，不得不返工，既会对施工效率造成不利影响，反复施工还会埋下安全隐患。
2.4防雷与接地存在的问题
接地与防雷装置的安装中可能存在许多问题，包括：接地装置间隔较小；接地体埋深不足；焊接面积过小；防腐措施不足；接地干线敷设不平直；接地端子未安装垫片；断接卡子螺栓不达标；伸缩缝未安装补偿装置；接地电阻过载；引线截面较小；焊缝质量不足；防雷装置与建筑高点连接不稳固；避雷带未使用镀锌圆钢；避雷带位置较差；防雷装置表面不达标等。
3建筑电气安装质量控制措施
3.1加强材料控制
在建筑电气安装流程中，合格的材料和合适的设备是保障整体质量的前提和基础。因此，做好材料和设备的选择和质控工作是第一要务。采购是保证材料和设备质量的第一个环节，涉及到多部门、多人员。在材料和设备的采购中，采购方应结合工程各参与部门需求，制定合理的采购计划，再进行采购。采购过程中的重点又包括渠道、人员和资金，是一项系统、复杂的任务，需要各部分联合完成。
为提高材料和设备质量和采购效率，相关人员需要拥有一定的鉴定能力，且懂得企业的资质审查，建立、加强与行业高资质的公司的合作。在采购来的材料、设备进入施工现场时，应委派专人严格进行质量审核工作，若材料或设备质量不达标，严禁投入使用，避免因材料质量影响电气工程整体质量。
3.2线路敷设的改进方法
在混凝土内暗配管线保护层，配线管保护层应超过15mm，消防管线保护层应超过30mm。线路敷设时各管线应保持畅通，其中上端管口应以管堵暂封，以免落入杂物。在交叉点处相交的导管不得超过两根，如若必要，可通过钢丝网等在导管处加固，弱需要超过20mm直径的导管，应优先选用金属材质。以防火材料填补防火区间的间隙。安装配管时，加强对配管材料的审查，如抽检材料的合格证、质保书等证书，审核配管内径、厚度是否符合相关标准。对消防管线穿过的金属管或线槽的表面做防火处理。
3.3配电箱安装控制措施
在电气工程施工中，配电箱是至关重要的一环，是电力系统和电气设备正常工作的保障。市场上存在诸多型号和种类的配电箱，因此应事先根据施工要求，选取合适的配电箱，并在市场采购中仔细甄别。同时，为避免上下级容量不一致影响电气系统的正常运作，相关施工单位也应该做好各级设备容量配合工作。为确保配电箱安装无误，应首先掌握所用配电箱的信息，了解其性能以保证稳定性。同时，检查配电箱的物理支撑能力，测试放置物品时，箱体是否在外力作用下变形。
配电箱采用明装工艺时，若安装于墙体上，宜选用开脚螺栓，螺栓的长度应等于钻入墙体深度以及箱底板、螺帽、垫圈的厚度之和再保留5mm“出头余量”。对于体积较小的配电箱，可以通过预埋木砖并以木螺钉固定的方式安装配电箱。在暗装配电箱时，配电箱需埋入墙体内部，在墙体施工时预留相应孔洞，孔洞长高尺寸应超过箱体20mm，空洞深度等于箱体宽度与抹灰厚度之和。
以显目标志标识箱内的不同的电源，包括交流电源、直流电源以及不同等级的电源。在照明配电箱中布设中性线(N)和保护线(PE)汇流排，中性线和保护线应有明确的编号，并且必须连接在相应汇流排上，严禁绞接。若需将导线穿出配电箱面板，应保证孔洞光滑无毛刺。做好配电箱金属部分的绝缘接地工作，将绝缘保护层套设在金属材料的面板上，同时金属外壳需要有效接地。
配电箱安装后，使用专门的检测设备对其安装质量进行检测，对尚有不足之处及时进行调整，最终确保配电箱质量达标。配电箱安装需要牢固、准确，尤其在垂直方向，误差必须控制在3mm之内。配电箱的暗装施工中，配电箱的面板应该紧贴孔洞内面，不留间隙，以防腐漆对箱体和墙体接触处做防腐处理。在配电箱箱体中，安装熔断器，从中间触点端连接电源线，从螺纹端连接负荷线[3]。
3.4改善防雷接地
为保护电力系统免受雷电破坏，保证人们的生命财产安全，必须切实做好电气系统的防雷接地措施。因此在实际建筑电气工程施工中，改善防雷接地措施至关重要，电气施工企业在防雷设计时，需要将金属管道连接到地表，使电气系统中形成自然接地体。自然接地体优于其它接地体，但有时也会出现电阻无法实际满足的问题。若自然接地体不存在，可在地下预埋人工接地体，同时可以一定程度上解决自然接地体存在的问题。
3.5加强质量管理
选用的施工技术也对建筑电气安装工程质量有显著的影响。施工技术又取决于相关人员在信息技术、装备技术和检测技术等方面的技术水平。应将适当的技术全面有效地应用于施工全程，积极开展技术创新，同时建立、完善新技术条件下的新标准。
施工企业应充分重视工程的质量管理工作，建立与完善合理的管理人员责任制，通过专职人员对工程施工全过程进行质量管理。明确建筑电气工程施工中各部门、各人员所负责任，确定施工方法与内容后，充分总结分析施工结论，综合考虑电气工程施工中普遍存在的问题和该工程施工特点，制定该工程的质量管理目标。
3.6建立ABC三级质量检验控制体系

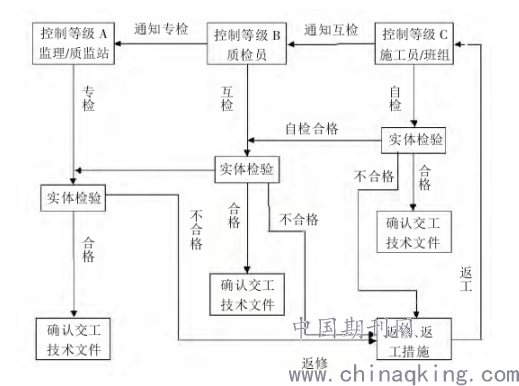

按照电气安装流程，建立ABC三级质量检验控制体系，完成质控任务。所建立的三级体系如下图1所示：
.png)
图1 ABC三级质量检验控制体系
3.6.1质量检验控制体系说明
电气工程的质控工作应严格遵守所建立的三级质量检验控制体系进行，所建立的体系包括A、B、C三级。控制等级A代表停检点，由业主、监理方和质监站负责验收，并在交工技术文件上确认。控制等级B代表报告控制点，在此级，质检员完成验收工作后，进行签字确认，将文件递交A级。控制等级B代表一般控制点，施工员或班组进行自检并确认，再上交给其他部分检验。
3.6.2报验通知单
（1）控制等级A节点：施工员经自检确认合格后填写一式三份的报验通知单和质量原始记录。一般地，应将两份报验通知单于24小时前提交给相应监理公司的监理工程师，并通知质检员等现场实体检验，完成验收。完成所有部分的验收工作后，由负责人签字确认。
（2）控制等级B节点：专职施工员验收后填写共检通知单和记录，交由质检员验收并签字确认，最后由监理工程师负责抽查。
（3）控制等级C节点：施工员自检合格后，仅做记录标识，不填写通知单，以备专门的质检员抽检。
（4）B级及以上的设备和材料的检验通知单（一式三份）和质量记录，包括合格证、抽检、开箱检验等方面，应在物资部相关人员完成验收后填写，应于24小时前全部提交给监理工程师，并通知质检员等现场检验，完成验收后，由负责人签字确认。
4结语
电气安装是建筑工程施工过程中非常重要的环节，电气安装的质量直接影响到建筑的整体质量，因此受到了各建设部门的广泛关注。建筑电气安装的质量控制贯穿于整个施工过程，尤其是在施工前期和施工过程中。在多年的电气施工经验中，总结了施工安装过程中常见的一些问题，供大家讨论，避免不必要的损失，减少缺陷。
参考文献:
［1］建筑电气安装中常见问题及改进措施［J］.宋大伟.砖瓦. 2020-07-10
［2］建筑电气安装的施工技术研究策略［J］.仲小荣.工程建设与设计.2020-09-10
［3］建筑电气接地安装工程施工中常见问题解析［J］. 孙剑.建材与装饰. 2020-03-05
