龙伟明
（启东浦发建材有限公司， 江苏 南通 226200）
[摘 要] 地下室外墙板纵向裂缝是一个普遍存在的现象，为有效避免地下室外墙板裂缝，本方根据工程特点，结合工程设计、施工工艺、材料及混凝土热工计算，试配多组配合比观察早期裂缝情况，选取早期抗裂性能及各项工作情能均佳的一组。
[关键字] 混凝土;地下室墙板;裂缝;控制
0前言
在现代的建筑工程中，地下室外墙板的纵向裂缝十分普遍，据相关调查显示在我国工程地下室结构中外墙板有80%以上存在不同程度的裂缝。裂缝主要原因为温度应力和收缩应力所致，地下室的外墙板的特点是薄且长，对周围环境温度和湿度较为敏感，由于混凝土的导热性能较差，在温差的作用下，混凝土结构形成较大的温度梯度，内外部分呈现不同温度状态。另外混凝土的自收缩也是固有的特性无法避免。
1工程概况
本工程位江苏南通市丁仓港路，建筑面积11857M2，地上十七层，地下一层，地下室面积5680M2，南北长49 M，东西长105 M,外墙板400~600 MM,高度4.5 M。外墙板混凝土强度设计等级为C35P6,内掺8%膨胀剂和聚丙烯纤维。整个地下室墙板部位分两次浇筑，单次浇筑墙板最长达55 M,属超长混凝土结构。施工时间在五月至六月间，昼准温差大，环境温度和混凝土内部温度相差也大，混凝土内外温差较大加剧了裂缝的存在。
2技术措施
对此超长地下室外墙板结构，项目参与各方均为重视，总承包方多次组织各参与方针对”如何有效的避免或减少混凝土墙体裂缝”展开讨论，设计方对图纸的特点进行详细的交底并提出预防裂缝注意事项，施工单位就施工方法、混凝土浇筑过程中及后期的养护做了切实可行的方案。作业商品混凝土方，我们从原材料的选择、材料质量把关、配合比设计、配合比热工计算、混凝土早期抗裂缝试验到混凝土生产和施工过程中控制等各项工作制定了有序的计划并严格实施。
3原材料选择
3.1水泥
选用海门海螺C3A含量较低的P.O42.5水泥，主要考虑降低水化热所产生的热量，控制混凝土早期温度升高过快。
3.2粉煤灰
选用大唐Ⅱ灰，对每一批进库灰取样进行快速检测，通过观察颜色、加水搅拌看外观闻气味、测细度和烧失量，确保每批入库产品达标，粉煤灰可降低早期水化热，提高混凝土可泵性和流动性。
3.3矿粉
选用沙钢S95级，各项指标需合格。双掺粉煤灰和矿粉能够降低粘度，降低水化反应放热峰值与反应速率，有效的提高拌合物性能。
3.4骨料
石子要求5-25mm连续级配，针片含量≦10%，含泥量≦1%，黄砂细度模数2.4-2.7，含泥量≦2%，含泥块量0.3%，氯离子含量0.003%。骨料中的泥含量会增加混凝土的自收缩和强度，对抗裂极为不利。
3.5减水剂
采用本公司复配的高效缓凝型聚羧酸减水剂，减水率20%，保坍要求时间损失≦10%/2H，确保混凝土达施工现场坍落度、泵送性能满足要求。
3.6膨胀剂及聚丙烯纤维
采用上海申御SY-T型膨胀纤维抗裂防水剂，膨胀剂与纤维的掺入能够有效的减少裂缝的产生，从补偿收缩和增强抗拉双重保护，达到抑制开裂，防止收缩的双重效果，显著提高混凝土抗裂性能。
4试验方案
合理的配合比是减少裂缝的重要原因之一，在选定合格的材料后如何设计优化配合比，使其满足经济性、可行性、合理性。针对超长地下室外墙板易开裂这一特点，主要从降低混凝土水化热和收缩率出发设计配合比。外墙板强度设计等级为C35P6，坍落160±30mm，水胶比易在0.40~0.44间，砂率在38%-42%间，双掺矿 粉与粉煤灰，内掺8%SY-T型膨胀纤维抗裂防水剂。 混凝土氯离子≦0.2%，碱含量≦3kg/m3。
5配合比确定
我们在试验室制作1200mm*1500mm*400mm立方体模拟工程墙板，经过多组试配，通过观察对比几组试配混凝土的工性能、强度、24小时平板抗裂情况、七天混凝土内部温度测量等参数，选取一组综合呈现最优的一组配合比。
.png)
图二混凝土温度测量
.png)
图一混凝土早期抗裂平板试验
.png)

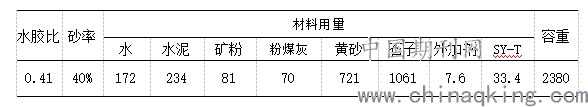

表一配合比
.png)
表二试配各性能参数
.png)
表三混凝土温度测量记录

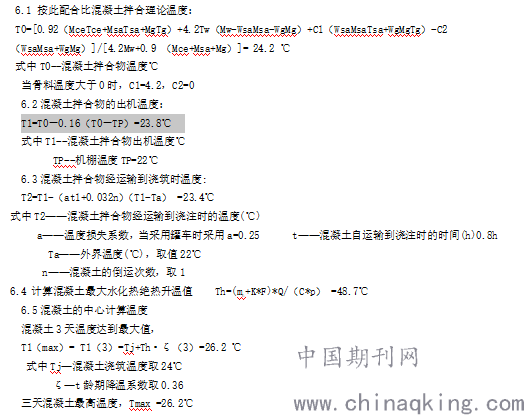

6混凝土热工计算
.png)
7结束语
该工程地下室墙板浇筑后未出现一条裂缝，除了我公司前期针对配合比和原材料的精心准备还得益于工程甲方的重视和施工单位优秀的施工工艺。工程参与各方通力合作，合理规划，认真履行是有效的避免地下室混凝土外墙板裂缝和重要因素。
参考文献
[1]杨晓毅.CCTV主楼地下室超长墙体混凝土裂缝控制.施工技术，2007（07）17-23
[2]何江海，何景灏.水泥水化热与混凝土绝热升温计算方法研究.科技信息，2010（21）465-466
[作者简介]龙伟明（1981- ），男，工程师，从事混凝土技术管理工作。
