刘跃辉 李松 刘毅 谭小刚 李万宝
新疆送变电有限公司，新疆乌鲁木齐 830011
摘要：在我国电力系统基建项目中，由于新建线路跨越运行线路的频次增多、新建线路感应电压过大，在进行线路测试时对测试人员带来严重威胁。鉴于此，我们立足于解决工程实际问题，通过对线路参数测试设备、方法的改造升级，极大保障了人身安全及测试数据的精准性。
关键字：线路参数测试；研制；改进
前言：
架空输电线路的正序、零序阻抗等工频参数是潮流计算和保护定值整定的重要依据。准确地对新建或改建架空输电线路工频参数进行测量，对电力系统安全、稳定和可靠运行具有重要意义。随着国家电网的不断发展，新建线路跨越运行线路的频数也不断增多。再加之测试人员的业务水平参差不齐，造成线路参数测试中感应电伤身、测试数据不准缺的事件频繁发生。因此，提高线路参数测试的安全性和准确性，应从测试手段、测试方法进行改进，有效阶段当前工程实际中遇到的问题。
一、现状分析
目前输电线路参数测试的项目有感应电、绝缘电阻、直流电阻、工频参数等测试；测量感应电压、绝缘电阻和测试工频参数是由三个独立的部分组成的，以往测试需分多个步骤完成，且存在以下问题：
1.1测试步骤衔接存在安全隐患
从线路侧引接试验测试线，用兆欧表完成核相和绝缘测试后，需要把试验测试线接到线路参数测试仪中，进行参数测试。在重复的拆接线过程中，因线路有感应电压，有操作不当造成人身触电的安全隐患，同时也存在损坏测试设备的风险；
1.2人为因素带来的测试结果误判
参数测试过程中，影响判断测试数据正确性的环节较多，线路的型号、参数等完整信息需要数据库提前存储，人为、方式、方法等因素易对测试结果造成一定程度的误判。
针对以上问题，我们研制出一套新型线路参数测试系统，本系统可以在不改变接线的情况下完成感应电压电流、绝缘电阻、直流电阻以及工频参数的测试以及自动控制远端线路是否接地。同时本系统也可通过与手机平板app连接，无线操控，更加安全、简便。app建立的数据库存储着常用线路参数的理论值，通过查询数据库的理论值对实测值进行判断，能够在保证安全的前提下有效的简化测试操作，大幅度降低人为因素带来的测试结果误判，提高验证测试值的正确性。
二、研制与改进

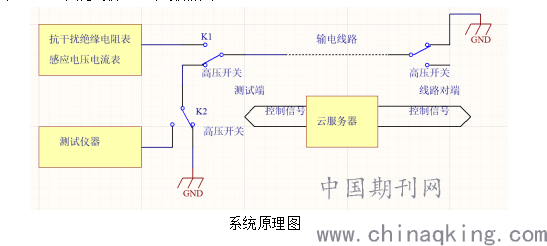

本系统包含真空开关倒线部分、抗干扰绝缘电阻测量部分、感应电压电流测试部分、手机平板app无线操作部分、线路对侧自动接地装置、线路参数理论值数据库。
.png)
2.1采用高压真空开关来控制线路引下线接地、连接到测试仪器或者连接到绝缘电阻表。默认状态下真空开关将引下线接地。

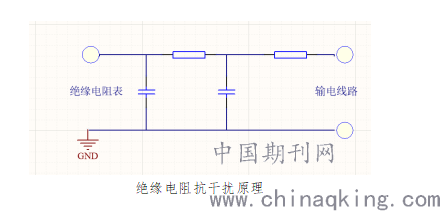

2.2抗干扰绝缘电阻测量部分，利用阻容降压的方式将交流的感应电压衰减后加到绝缘电阻表上，绝缘电阻表施加的直流电压不会衰减，可以对线路进行绝缘测试，测试数据通过无线传输到手机或者平板上。
.png)
2.2感应电压通过高压电阻进行分压测量，感应电流通过电流互感器测量，单片机采集测量信号，并将数据传输给手机或者平板。
2.3测试系统可以通过云服务器直接操控远端的接地装置，实现测试的完全自动化。
2.4手机平板app采用安卓系统，在app建立线路参数理论值的数据库，后期有新型导线可以在数据库中添加或者修改。
三、主要技术特征
3.1测试主机：
（1）用于测量输电线路工频参数（正序阻抗、零序阻抗、正序电容、零序电容、互感、耦合电梯）、直流电阻工作；
（2）抗静电感应电压：﹤30KV；抗感应电流：每相100A，零序300A；
（3）外形尺寸：613×488×341mm；重量：<36kg；
3.2抗干扰绝缘电阻及感应电测量辅助装置：
（1）输出电压5kV,短路电流大于10mA；
（2）感应电压测量范围：<20kV AC,感应电流测量范围：<100A AC；
（3）可长时间承受感应电压<20kV，承受感应电流<100A；
（4）电池供电，可以工作5h以上，电池亏电自动关机；
（5）重量<25kg；
3.3远端自动接地装置:
（1）承受感应电压：<20kV感应电流：0-100A；
（2）电流测量范围：<100A AC,电流测量准确度：±3%；
（3）电池供电，可以工作5h以上，电池亏电自动关机；
（4）尺寸：492 ×392 ×218mm 重量：<13kg。
结束语：
利用本系统可以在强感应电下测量绝缘电阻、感应电压电流，省去的高压电压表、钳形电流表和兆欧表的成本。同时可以内部自动切线，减少人员的拆接线的操作，杜绝了操作人员在拆接线过程中的因感应电引起的安全事故；线路对侧接地装置可以通过移动互联网自动实现接地或者打开接地，省去了人工操作，降低工作强度，减少了测试时间。
