中压配电网中性点智能接地及中电阻暂态选线方案的探讨

发表时间：2021/9/2 来源：《中国电气工程学报》2021年4期作者：李增光

[导读] 中压电网发生单相接地故障时，会引起很大的暂态对地电容电流

        李增光
        山东钢铁股份有限公司莱芜分公司能源动力厂
        摘   要：中压电网发生单相接地故障时，会引起很大的暂态对地电容电流，基于相关分析的选线方法准确性会降低甚至失效。经仿真分析，如能增大故障时刻线路零序电流，利用故障线路与健全线路的零序电流差异较大的原理检出故障线路。
关键词：故障选线；单相接地故障；
1 引言
        随着电力电网的发展，系统中电缆线路的比例变得越来越大。当系统发生单相接地故障时，电缆线路的对地电容也较大，健全线路与故障线路零序电流特征变得模糊，充分利用智能接地系统配合中电阻增大故障线路零序电流进行选线，能大大提高选线的可靠性。
        在系统发生单相接地故障时，电路线电压仍对称且故障电流较小，对负荷的供电影响也很小，规程规定系统可以继续运行1～2 h，这也为利用中电阻法实现选线提供了时间上的宽容条件。
2 一种综合接地保护装置
        一种综合接地保护装置（见下图），它结合消弧线圈接地技术、中性点小电阻接地技术和消弧柜技术的优点。如果发生瞬时性单相接地，对瞬时单相接地故障，通过消弧线圈快速补偿电容电流，使其自动消除；如果发生永久性的弧光接地，在监测到接地未消除，在消弧线圈补偿并将中电阻投入，装置通过增大故障点电流，选出故障线路；通过对故障点注入阻性电流保证了选线准确率。通过快速断路器把弧光接地转换成金属性接地，中电阻的投入退出和把弧光接地转换成金属性接地的快速断路器分闸时间＜5ms,这样整个切换过程＜20ms，确保系统安全可靠。

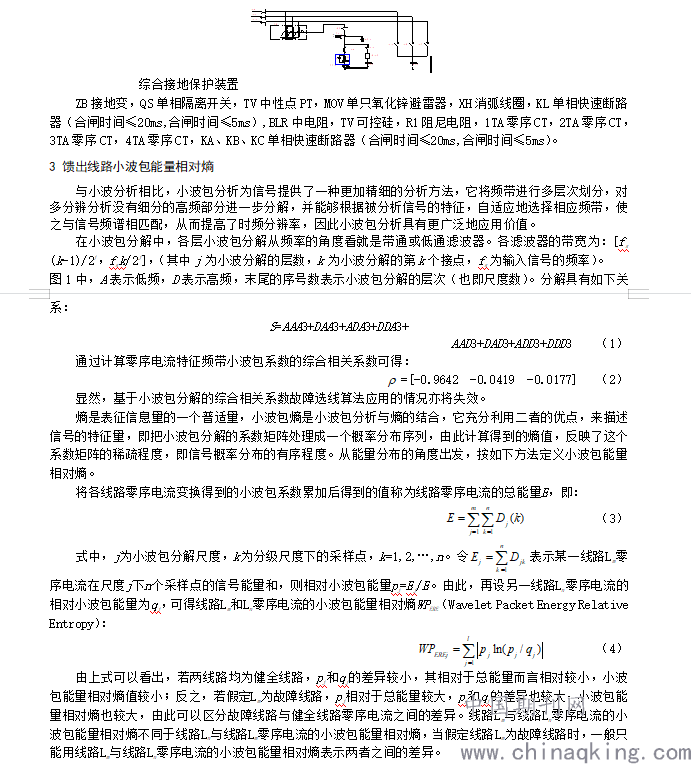

该装置能有效控制弧光接地，选择故障线路，并可在后台报警，并可远程操作切除故障线路，排除故障线路。该方案是目前业内最完善、最准确的选线方案。见下图。
