何礼宁
辽宁红沿河核电有限公司 辽宁 116300
摘要：2020年5月，国内某电厂电气维修人员在巡检过程中，发现一110V直流系统的施耐德Vigilohm system绝缘监测仪的分机中有一个支路A无绝缘示数，但同一分机下的其余十个支路绝缘值均显示为70kΩ左右（正常值为999kΩ），母线绝缘值示数为71kΩ。经分析确认根本原因为工作人员在投运支路A配电盘抽屉时由于用力不当导致抽屉的二次插错位连接，令48V直流控制电中含有的绝缘监测仪注入信号窜入了110V直流系统的分机中，对该分机的其余支路绝缘值示数产生了干扰，无法显示真实绝缘值。
关键词：绝缘监测；二次插件错位；干扰；
一、事件经过
2020年5月，国内某电厂电气维修人员在巡检过程中，发现一110V直流系统的施耐德Vigilohm system绝缘监测仪的分机中有一个支路A无绝缘示数，但同一分机下的其余十个支路绝缘值均显示为70kΩ左右（正常值为999kΩ），母线绝缘值示数为71kΩ 。根据直流母线绝缘监测原理，直流母线绝缘值为各下游支路绝缘值并联之和，因此判断该分机下的其余十个支路绝缘显示非真实值 。电气人员经过现场核实，发现支路A用于绝缘监测的CT采样回路存在开路，其中一根采样线对地存在2.5HZ、5VAC交流电压，而绝缘监测仪主机XM300C发出的电压信号恰好就是2.5HZ、5VAC交流电压，当把支路A的两根CT采样线从XL316分机侧解掉后，该分机监测的其余十个支路绝缘值立即从70kΩ左右恢复至999kΩ。经出票检查确认支路A抽屉的二次插错位连接，令48V直流控制电中含有的绝缘监测仪注入信号窜入了110V直流系统的分机中，对该分机的其余支路绝缘值示数产生了干扰，无法显示真实绝缘值，重新将支路A抽屉以平行于内仓的方向正常用力推入后合闸，该分机各支路绝缘值均恢复正常显示。
二、施耐德Vigilohm system绝缘监测仪原理概述

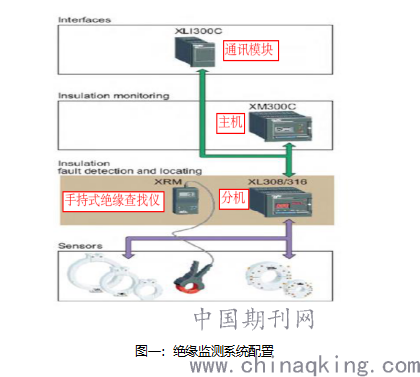

本次事件中所有直流系统使用的绝缘监测仪均为施耐德Vigilohm system绝缘监测仪，该绝缘监测仪由绝缘监测仪主机XM300C，通讯接口XLI300，分机XL316组成，进行在线绝缘监测，也可通过与其配套的手持式绝缘查找仪XRM进行绝缘故障定位，具体配置如下图所示：
.png)
主机XM300C向直流系统母线负极持续注入2.5HZ、5VAC交流电压信号，并通过测量Umeasurement与Imeasurement计算出母线对地阻抗（C&R）。分机XL316持续与主机通讯并通过安装于配电盘各支路抽屉内部的CT来测量各个支路的绝缘值，最大能同时监测16个支路。当主机触发绝缘低报警时，由分机XL316进行支路定位。
三、配电盘抽屉二次插件错位的原因分析

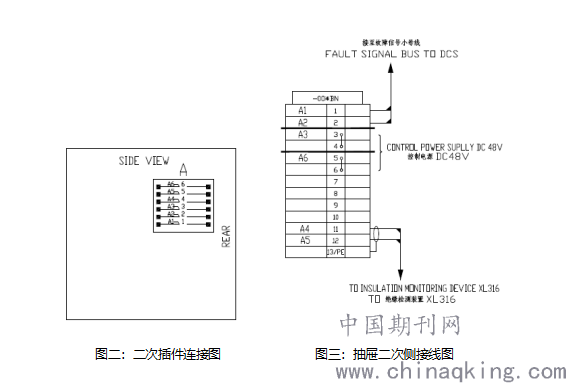

本次事件中的110V直流系统中各支路用于绝缘监测的CT均安装于配电盘抽屉内部，抽屉内部CT的两根采样线通过抽屉二次侧公插A4、A5插入仓内母插4、5，连接至分机XL316。同理用于抽屉跳闸故障灯的48V控制电连接至A3、A6（3、6），送至主控的故障信号小母线连接至A1、A2（1、2），如图二、图三所示。
.png)
通过出票在支路A分闸位打开抽屉前面板检查确认，其抽屉二次插件由原本的抽屉侧公插A1-A6对应插入仓内母插1-6，整体向上错位一格，因此CT采样线由抽屉侧公插A4、A5错插入仓内母插5、6,即支路A的CT中引入了来自其它系统的48V直流控制电，令与其连接的分机XL316中同时存在两个直流系统的主机XM300C注入的交流电压信号，因此对该分机产生了信号干扰，无法显示各支路真实绝缘值。原因为工作人员在投运支路A配电盘抽屉时由于操作方式不当导致抽屉的二次插错位连接，造成的后果有两点，一是支路A用于绝缘监测的CT采样回路开路，无法监测其绝缘值并对同一分机下的其余支路的绝缘监测产生干扰；二是若支路A发生故障跳闸，其抽屉本体故障灯不会点亮，且主控无法收到跳闸报警信号。
结束语
综上所述，经过现场检查分析，本次事件中施耐德Vigilohm system分机绝缘示数异常的原因为抽屉内部二次插件连接错位，令48V直流控制电中含有的绝缘监测仪注入信号窜入了110V直流系统的分机中，对该分机的其余支路绝缘值示数产生了干扰，根本原因为工作人员操作方式不当。由此也可以看出电厂工作人员在操作配电盘抽屉时，需将抽屉以平行于内仓的方向正常用力推入和拉出，发现卡涩时应及时停止，将配电盘抽屉推入工作位后应确认其绝缘监测CT回路接通后再合闸送电，严禁以其它角度用强力推拉抽屉，若操作不当，可能导致抽屉内部二次插件连接错位、损坏，产生控制回路窜电等严重后果。
参考文献：
[1] DL/T 5044-2004 《电力工程直流系统设计技术规程》.
[2] ISBN 978-7-5083-8438-2 《电力工程直流系统设计手册》（第二版）.
作者简介：
何礼宁（1993.02－) 男,辽宁省大连市,汉族,本科,工程师,研究方向是:直流系统绝缘监测，单位:辽宁红沿河核电有限公司。
