司学军 薛双霞
陕西华达工模具制造有限责任公司 陕西 西安 710065
摘要：SSMB产品广泛应用于航空、航天等电子连接设备，是一种必不可少的超小型、高可靠、系列化的通用产品。但由于其界面固有特性的原因，使其结构可靠性不高。本项目立足于提升SSMB系列插针连接器的界面可靠性。
关键词; 连接器、界面可靠性、强度
随着我国电子技术和空间技术的发展，对电连接器提出了越来越高的要求，使其不断向高可靠、长寿命、小型化方向发展，SSMB系列便是其中的代表。但在使用过程中经常有用户反馈SSMB-J型产品在使用过程中出现外壳沿凹槽断裂现象。提升SSMB系列插针连接器的界面可靠性已迫在眉睫。
一、结构分析

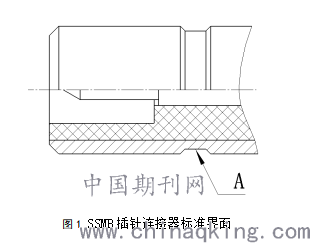

我们对该系列J型产品进行分析，认为此现象是由于产品界面决定了产品凹槽A处（见图1）强度较低，在承受非预期的剪应力时容易出现此现象，但在正常的插合过程中不会出现此现象。依据分析结论，提出产品的改进方案。
.png)
二、立项必要性
本项目的立项具有以下意义：
1）通过本项目立项，可以明显提升SSMB系列插针连接器可靠性，减少SSMB系列插针连接器产品断裂现象的发生；
2）通过本项目立项，可以对全系列SSMB插针连接器界面进行改进，为后续新研的SSMB插针连接器建立改进模板；
3）通过本项目立项，举一反三，我们可以对类似的其他系列产品（如SMB系列连接器）进行界面改进工作；
三、主要技术指标

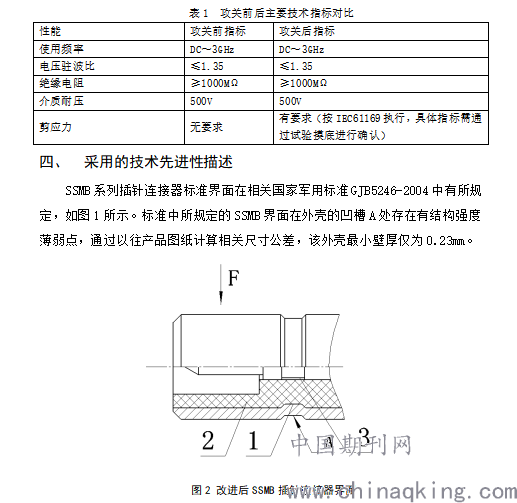

SSMB系列插针连接器攻关前后具体技术参数如表1所示：
.png)
我们针对现有界面存在结构强度薄弱点的问题提出了解决方案，SSMB可靠性提升结构如图2所示。我们在外壳内腔对应凹槽A处设计了拱形凸台，增强了产品强度。但由于外导体内孔直径的变化，导致电气性能变差。为了减小凸台对电气性能产生的影响。对应的，在内导体对应凹槽A处的位置设置凹槽3，以通过电气性能补偿的方式，获得更优的电气性能，以使本产品既满足产品结构强度的同时，也满足电气性能的要求。
五、研制攻关的主要内容
1 结构强度
产品结构强度攻关，主要是通过试验摸底（拟采用吊砝码的试验方法）确定外壳内腔凸台尺寸的最小长度及最小厚度，以满足剪应力要求的同时，尽可能的降低凸台设计所导致的电气性能下降问题。
2 电气性能优化
由于产品结构发生变化，凸台的引入，不可避免地带来了电气性能下降的问题，为了使得本产品既满足产品结构强度的同时，同时也保障产品的电气性能，我们将对产品电气性能进行仿真优化技术攻关,确定内导体优化结构尺寸。使产品的电气性能满足相关标准的要求。
六、研制试验结果
按照设计图纸初样加工出来以后，按企业标准GJB5246-2004进行了测试，所有测试项目的指标均在符合标准要求。针对出现问题的地方进行模拟实验，完全满足用户要求。为以后批量投产的可能性和合理性提供了依据。
