吴 波 赵福华
首辅工程设计有限公司 四川 成都 610000
摘要：介绍了大港科技产业园区污水管网改造工程的设计过程。改造后污水采用“一企一管”的排放方式，65家企业集中排放至两个集水点进行统一监测，监测指标合格后排入污水处理厂进行后续处理。通过"一企一管"的实施有效减少了企业废水偷排、漏排现象，可供类似化工园区参考借鉴。
关键词：一企一管；集水点；监测方案
1、项目背景
大港科技产业园区以石油化工、精细化工、化工新材料、生物制药为主导产业，园区规划面积约7.5km2，园区已建成污水处理厂一座，污水处理能力是15000吨/天。污水收集系统采用传统的重力流收集方式，污水管材质为钢筋混凝土管，目前园区污水系统存在以下问题：
（1）由于污水的腐蚀性较强，且污水管网系统使用时间已久，导致地下污水管破损严重，污水渗入地下，已导致地下水被污染。
（2）园区企业存在部分偷排现象，存在污水排入雨水管道的情况，对环境造成了较大程度的影响。
（3）由于有些企业超标排放，使得污水处理厂接收的水质、水量波动较大，对污水处理厂的运行管理造成了一定的困难。
（4）目前采用人工方式采集污水水样，采样频次少，样品代表性差。无法及时发现企业是否超标排放，也没有技术手段可以阻止超标污水的继续排放。
本工程作为“美丽天津·一号工程”清水河道行动任务中的一部分，本工程的建成将完善园区建设，保证企业正常生产，改善周边居民生活环境，有利于社会稳定。
2、“一企一管”改造方案设计
2.1改造方案介绍
本工程共涉及大港科技产业园区内65家企业的污水管网改造，其中包括预留11家地块。总设计规模为污水量15000m3/d，现有污水量10743.74 m3/d。
污水调节池由各企业自备，在经污水泵提升后由专用污水管线送至园区污水集水点。集水点内包括污水缓冲罐、污水总收集池和污水提升泵站组成。集水点内设置水质水量监测仪表，监测合格后排入污水总收集池，再经由污水提升泵提升送入园区污水主管。
本项目由园区管网系统和污水集水点两部分组成。为了防止企业偷排，修改监测仪表数据，方便园区统一管理。
1）园区管网系统：
污水管网系统共设置管线约67km，其中≤dn100管线55.91km，dn150~400管线约11.09km。管线材质选用钢塑复合管。
管线路由长度13.36km，其中管架1.64km，管沟11.72km。
2）污水集水点：
本项目共设置两个污水集水点用于对污水的收集和二次输送，在原供水泵站设置污水集水点1，在原排水泵站设污水集水点2。
两个污水集水点内共新增在线监控设备54套。
两个污水集水点内新建建筑面积共计2777.98m2。其中污水集水点1仪表室建筑面积1465.75m2，变配电室建筑面积173.28m2；污水集水点2新建仪表室建筑面积937.96 m2，变配电室建筑面积200.99m2。
两个集水点可设置65家企业接入位置，本次设计接入54家企业，预留11个位置。
2.2.1 企业内部改造设计
（1）企业内部雨污合流的企业，厂区内部应自行实施雨污分流改造，确保雨水不进入污水收集系统。
（2）企业内有多个污水排口的，应在接管前先合并所有污水排口(包括生活污水和生产废水)，再接入企业新建调节池。
.png)

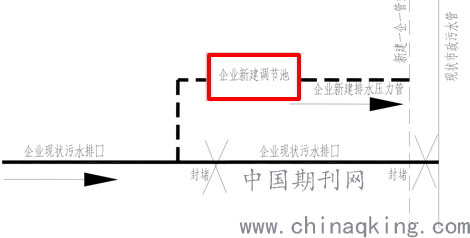

图1 企业内部污水管改造示意
2.2.2 压力管网设计
根据企业污水量，选用管径为dn65-dn300的钢塑复合管作为压力输送管网，结合规划要求，采用管沟或者管架的形式。为防止管道间歇排放造成的结冻问题，采用蒸汽伴热的方式。
2.2.3 集水点设计
本工程设置2个集水点，在集水点统一检测、监控水质、水量。企业污水通过管道输送至集水点，在集水点设置在线监测设备，污水经监测合格后排放至集水点污水收集池，通过二次提升至污水处理厂。整个系统流程图如下：
.png)

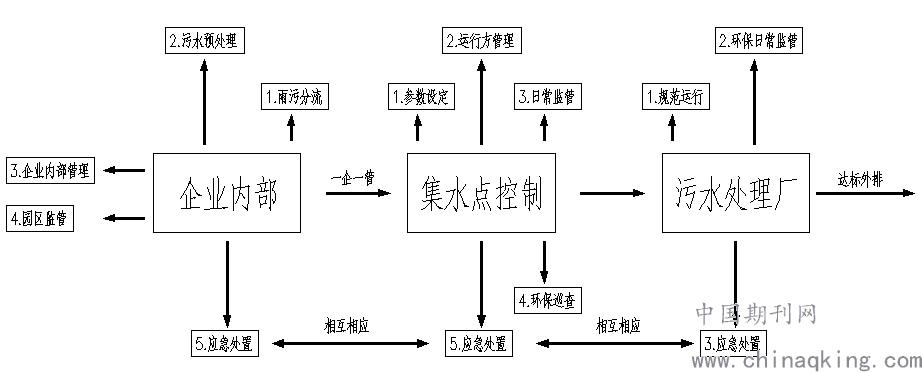

图2 大港科技产业园区污水管网改造工程流程图
在各污水集水点针对每个企业的污水设置在线监测设备（pH值、COD、氨氮、电导率、SS、液位、温度、压力连续自动监控）、电动阀门、缓冲罐等。同时设置流量计对各企业的污水排放量进行测量，作为收费依据，避免了污水处理厂接收水质、水量波动较大等对运行管理带来的麻烦，也方便环保和园区管理部门的监管，提升园区服务质量，防止地下水污染，减少安全隐患。
针对园区存在企业污水偷排现象，本设计在集水点设置流量计监测企业排放量，从技术上排查偷排企业，具体内容如下：
根据企业生产工艺特点，比较国内同类产品的生产工艺，预测出单位产品理论产生的污水量Q单产污；结合企业产品的日产量，预测出企业每天污水理论排放量Q日产污。企业每日生活污水产量为Q生活污。
则企业每日理论产生废水总量为：Q理论=Q日产污+Q生活污
污水集水点的在线监测系统，采用电磁流量计对企业的水质、水量进行计量，所测的流量为Q实际；管道中存水量为Q管存。
（1）①当在线监测指标不符合排放标准时，通知企业关停水泵，同时集水点关闭进水阀门，待企业污水处理合格后方可排入；
（2）①当在线监测指标符合排放标准时，若Q理论＞Q实际+Q管存时，企业存在偷排污水的可能；
②当在线监测指标符合排放标准时，若Q理论＜Q实际+Q管存时，企业存在为了达标排放，采用水稀释污水后排放的可能；
③当在线监测指标符合排放标准时，若Q理论≈Q实际+Q管存时，企业正常排放。
2.2.4 运行管理设计
本工程建成后，委托专业的单位运行维护，在系统参数设置方面，采用分级制，设置预警值、报警值、限值，并把信号传送至中控系统，同步至运行人员的手机APP。例如COD指标，设置预警值为400mg/L，报警值450mg/L，限值为500mg/L。当来水COD浓度达到预警值时，中控系统发出黄色预警信号并通知运行人员；达到报警值时，中控系统发出红色预警信号并通知运行人员和相应企业的管理人员；达到限值时关闭进水电磁阀，禁止超标污水接入。
3.结语
大港科技产业园区污水管网通过“一企一管”的改造，有效的控制了园区的水污染现象，改善了园区水环境。
在后期运行过程中发现部分问题，有待改善。
（1）对于部分污水量较小的且位置较近的企业，可以多个企业采用一根管道，减少投资；
（2）要彻底解决园区水污染问题，雨水管网也需要进行同步改造，并设置一定的监测措施；
（3）对于北方寒冷气候，蒸汽伴热效果并不理想，后期建议改为电伴热。
参考文献：
[1]李望都，王礼敬，李靖．某工业园区“一企一管”压力污水收集系统设计[J].中国给水排水，2013，29（20）：85-87．
[2]李如祥，程庚，刘瑞.“一企一管”废水排放工程实例[J].市政技术，2018，36（05）：164-166，206．
[3]曹松．某化工园区“一企一管”废水收集与监测系统设计[J].给水排水，2020，46（01）：64-66．
