乔晓
（山西白求恩医院神经外科，太原030024）
摘要：雾化器只能雾化一种药液，雾化另一种药液的时候需要打开雾化器本体加入药液，操作非常繁琐，增加医护人员的工作量。为解决上述问题，设计一种双腔雾化器，具有两个雾化腔室，通过两个加药口可以一次性加入两种药液，使用时，通过拨动拨片可使排气孔分别转动至两个出气孔上，使用方便，减轻医护人员的工作量，提高工作效率。作者基于该研究的设计成果已获国家实用新型专利。
The Design and Research of a double-cavity atomizer
Abstract: The atomizer can only atomize one kind of liquid, and when atomizing another kind of liquid, you need to open the atomizer body to add the liquid, which is very tedious to operate and increase the workload of medical staff. In order to solve the above problems, a double-cavity atomizer is designed, which has two atomization chambers, and two kinds of medicine solutions can be added at one time through two drug feeding openings. When in use, the exhaust holes can be rotated to two air outlet holes respectively by moving the pick, which is convenient to use, reduce the workload of medical staff and improve work efficiency. Based on the design results of this research, the author has won the national utility model patent.
关键词：双腔雾化器
Keywords: a double-cavity atomizer
一、设计思路
氧气雾化吸入法是利用高速氧气气流，使药液形成雾状悬液，再随呼吸吸入呼吸道，达到治疗的目的。目前，雾化器只能雾化一种药液，雾化另一种药液的时候需要打开雾化器本体加入药液，操作非常繁琐，增加医护人员的工作量。为解决上述问题本实用新型公开一种双腔雾化器，其具有两个雾化腔室，可以一次性加入两种药液，使用方便，减轻医护人员的工作量。
二、设计方案
按照双腔雾化器思路进行设计，包括雾化罩、雾化管道、雾化器本体和气源软管，所述雾化管道连通所述雾化罩和所述雾化器本体，所述雾化器本体的下端具有软管接头，用于插装所述气源软管，其特征在于，所述雾化器本体的中部设置有导气管，所述导气管的下端与所述软管接头连通，所述导气管的上端延伸至所述雾化器本体的上部，所述导气管的下端两侧设置有对称的隔板，所述隔板延伸至所述雾化器本体的内侧壁，所述隔板的上端设置有封堵盖，所述隔板将所述雾化器本体的下部分割成两个雾化腔室，所述封堵盖上开设有两个出气孔，两个所述出气孔分别连通两个所述雾化腔室，所述导气管的下端开设有两个通气口，两个所述通气口分别连通两个所述雾化腔室，所述封堵盖的正上方的所述导气管上安装有可转动的拨盘，所述拨盘上开设有一个排气孔，所述拨盘的外侧设有拨片，所述雾化器本体的边缘开设有供拨片活动的槽口，通过拨动拨片可使排气孔分别转动至两个出气孔上，所述雾化器本体的外侧壁上设有两个加药口，两个所述加药口分别连通两个所述雾化腔室，具体如图1所示：

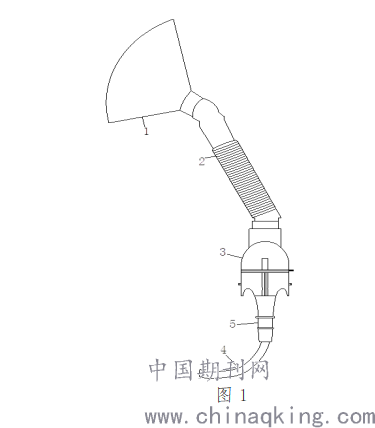

图1
为了使本技术领域的人员更好地理解本申请方案，下面将结合本申请实施例，对本申请实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本申请一部分的实施例，而不是全部的实施例。如图2所示，一种双腔雾化器，包括雾化罩1、雾化管道2、雾化器本体3和气源软管4，所述雾化管道2连通所述雾化罩1和所述雾化器本体3，所述雾化器本体3的下端具有软管接头5，用于插装所述气源软管4，所述雾化器本体3的中部设置有导气管6，所述导气管6的下端与所述软管接头5连通，所述导气管6的上端延伸至所述雾化器本体3的上部，所述导气管6的下端两侧设置有对称的隔板7，所述隔板7延伸至所述雾化器本体3的内侧壁，所述隔板7的上端设置有封堵盖8，所述隔板7将所述雾化器本体3的下部分割成两个雾化腔室，所述封堵盖8上开设有两个出气孔9，两个所述出气孔9分别连通两个所述雾化腔室，所述导气管6的下端开设有两个通气口10，两个所述通气口10分别连通两个所述雾化腔室，所述封堵盖8的正上方的所述导气管6上安装有可转动的拨盘11，所述拨盘11上开设有一个排气孔12，所述拨盘11的外侧设有拨片13，所述雾化器本体3的边缘开设有供拨片13活动的槽口，通过拨动拨片13可使排气孔12分别转动至两个出气孔9上，所述雾化器本体3的外侧壁上设有两个加药口14，两个所述加药口14分别连通两个所述雾化腔室。

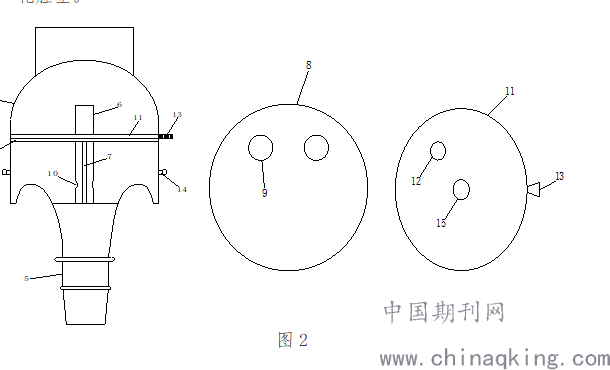

图2
.png)
两个所述出气孔9的孔径相同，所述排气孔12的孔径小于所述出气孔9的孔径。上述拨盘11上中部开设有一个轴孔15。
三、设计优点：
与现有技术相比本实用新型的有益效果在于：本实用新型其具有两个雾化腔室，通过两个加药口可以一次性加入两种药液，使用时，通过拨动拨片可使排气孔分别转动至两个出气孔上，使用方便，减轻医护人员的工作量，提高工作效率。
四、总结
经过多年临床实践，以上设计产品将会极大提升患者治疗体验，极大方便护理工作，本研究具有良好的实际效果和商业推广价值，依据此研究设计产品已经荣获国家实用新型专利。
