0、引言
为了寻求建筑施工质量的整体效果，形成一个具备功能、质量双重保证的屋面，屋面工程作为房屋建筑工程中一项非常重要的分部工程，其施工质量的好坏，不仅影响建筑物使用寿命，更关系到用户对屋面防渗漏及保温隔热等方面的使用功能。传统出屋面结构施工方法一般采用顶板施工时预留或预埋结构钢筋，顶板混凝土浇筑完成后，再单独进行出屋面结构浇筑，这种施工工艺存在预埋钢筋位置不准确、施工缝预留在出屋面结构根部、施工缝位置难处理易产生渗漏、女儿墙不满足“鞭梢效应”抗震要求等问题，从一定程度上增加了屋面渗漏概率，降低了建筑物的使用寿命，甚至形成安全隐患。
1、方案背景
1.1现有技术缺陷
通过对现有施工技术进行分析，主要三点缺陷：①、现有施工技术在屋面与出屋面结构之间留置水平施工缝，是屋面渗漏的主因。②、现有施工技术工序较多，且工序间歇时间长，影响施工进度。③、现有施工技术对材料、机械消耗过大，人员劳动力需求过多。
1.2 出屋面混凝土结构整体浇筑施工技术特点
①、出屋面结构与墙、顶板同浇筑，整体性较好，不在屋面女儿墙、通风道、楼梯间根部预留施工缝，有效的保证了屋面施工质量，以及由此造成的渗漏、裂缝和安全隐患。
②、女儿墙、楼梯间、通风道与屋面板、墙同时支设模板，使钢筋间距和位置准确，能够有效保证混凝土结构受力体系完整，整体质量和观感质量满足设计要求，为后期屋面防水、保温施工创造了良好的条件。
③、改进了传统工艺的缺陷，简化了施工工序，提高了屋面工程整体施工质量。
2、工艺原理及工艺流程
2.1工艺原理：通过提前制作出屋面结构墙体与挑檐等特殊造型位置模板，在墙体及屋面梁板支模过程中，使构件模板与顶板、墙模板连接搭设，与屋面板衔接一侧模板采用吊模，待浇筑墙、柱、顶板混凝土至顶板完成面后，再将女儿墙、通风道、楼梯间等出屋面结构浇筑至挑檐完成面，不在出屋面结构根部留有施工缝，使屋面层墙、柱、梁、板与出屋面构件形成整体。
主要解决的技术问题：出屋面混凝土结构整体浇筑施工技术从根本上解决了现有施工技术在屋面与出屋面结构之间留置水平施工缝，提供一种新的屋面工程施工技术，简化了现有施工工序，从而有效保证屋面结构使用功能的要求。
2.2工艺流程：施工准备→墙、柱钢筋绑扎完成→墙体合模、顶板支模→确定出屋面构件位置、尺寸并放出控制线→梁、板、女儿墙、排风道、楼梯间钢筋绑扎→女儿墙、排风道、楼梯间墙体合模→先浇筑墙、柱、梁、板→再浇筑女儿墙、排风道、楼梯间墙→混凝土强度达到100%后拆除模板→屋面结构质量验收
4、整体浇筑施工技术实施内容
4.1主要难点操作：

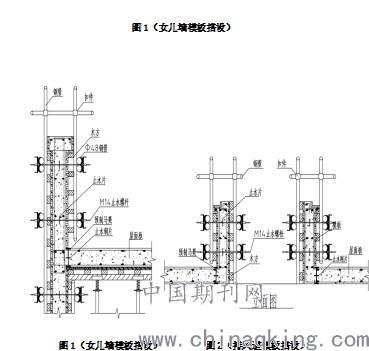

①、模板支设：女儿墙、楼梯间外侧模板与顶层墙体模板连接，采用同一支撑体系，排风道内侧模板在绑筋之前支设。出屋面结构内侧模板采用均吊模形式，由于女儿墙墙体连续性较长，模板自重过大，故本技术采用与以往吊模不同形式，除在墙体顶部部设置吊载横杆外，并在吊模一侧底部设置预制马凳辅助支撑模板，并保证了悬挂的模板底部高度统一。模板两侧使用对拉螺栓进行固定，对拉螺栓中部设置止水钢片，止水钢片主要起到防水止水作用，螺杆主要固定模板作用。（如图1、图2）
②、马凳、止水对拉螺栓制作：制作同于屋面板板厚的“工”型马凳，马凳中间位置焊接止水钢片，止水钢片防止此位置出现渗漏。马凳主要起到控制吊模底部高度和辅助支撑模板作用。止水对拉螺栓起固定模板作用，止水片起防水作用。马凳与止水对拉螺栓焊接止水片时均应双面焊接，且无砂眼、漏焊及缺焊现象。
③、女儿墙、楼梯间内侧吊模上下层横向固定钢管在阴角区域设置长度不小于2m的三角支撑杆件，三角支撑作用主要是控制立面垂直度。
④、出屋面结构挑檐施工：根据女儿墙、排风道挑檐部分尺寸预制模板，挑檐底模板必须用木方固定支撑。女儿墙挑檐与墙体同时浇筑，待女儿墙初凝前，用铁抹子将女儿墙挑檐部分找坡，并压实、压光。拆模时必须先拆挑檐部分模板，再拆墙模板，防止因拆墙模板扰动挑檐模板，破坏檐口棱角。
.jpg)
⑤、结构整体浇筑混凝土：浇筑混凝土顺序为，先浇筑顶板以下竖向结构，再浇筑顶板和梁，最后浇筑出屋面结构混凝土。
⑥、出屋面结构应使用插入式振捣棒进行振捣，因墙体宽度不足等因素不具备振捣条件时可使用橡胶锤等辅助工具进行人工振捣，确保出屋面结构振捣密实，整体观感质量完好，保证了屋面结构抗渗性能。
5、质量控制
5.1、质量控制措施：
①、对钢筋制作安装、模板支设、支撑体系搭设及混凝土浇筑前应进行详细技术交底讲解。
②、女儿墙、楼梯间、排风道模架支撑应与顶层支撑体系连接成整体。
③、女儿墙、楼梯间、排风道止水螺杆止水片应双面焊接，且无砂眼、漏焊及缺焊现象。
④、混凝土浇筑过程要严格控制混凝土坍落度、配合比等参数要求。混凝土振捣时，振捣棒插点要均匀排列，不得漏振，应按照浇筑顺序有规律的移动。
⑤、结构浇筑过程中，应注意观察模板受荷后的情况，发现位移、臌胀、下沉、漏浆、支撑松动的现象，应及时采取有效措施予以处理。
6、质量验收
6.1过程中
①、按照规范进行支撑体系验收。
②、按照设计图纸对墙体、梁板钢筋隐蔽验收。
③、根据模板控制线进行墙体合模验收。
6.2浇筑完成后
①、根据现场同条件试块进行是否拆模验收，并检查表面质量
②、到达相应龄期进行现场实体检测验收。
7、结论
相对于现有出屋面施工技术通过预留出屋面结构钢筋，待屋面顶板施工完成后在进行出屋面结构施工，此方法在工序上进行了优化，做法上与屋面梁板统一支模、一次浇筑，既保证了结构的整体效果又消除了传统施工预留施工缝的技术缺陷。使其在结构质量、功能使用、材料机械及人工劳动力消耗、提高施工效率方面都有很大提升，为后期出屋面结构施工方法提供多种选择，具有较高参考和借鉴价值，值得推广。
