张冬雪
广东红海湾发电有限公司，广东汕尾，516623）
摘要：广东某火力发电厂采用锅炉高温旁路烟气的热量蒸发脱硫废水、除盐系统酸碱再生废水以及精处理再生废水等高盐废水，从而达到废水零排放的目的。并经相关性能试验检验，效果良好。
关键词：火力发电厂；高温旁路烟气；高盐废水；性能试验
为积极贯彻落实国家及省政府水污染防治相关政策，以及集团公司关于火电厂“十三五”废水治理规划相关要求，广东某火力发电厂在已完成的深度节水、废水综合治理工作基础上，对目前全厂用给排水系统仍存在的问题进行分析总结，进一步对各用水系统进行优化，实现废水梯级利用，最终实现全厂废水零排放，彻底杜绝环保隐患。其中，此厂的末端废水处理采用的是高温旁路烟气蒸发技术，并经性能试验验证，各技术指标合格。
一、工艺流程
1）引自脱硝装置SCR反应器后的高温烟气为热源，高温烟气通过旁路烟道（烟气干燥塔进口烟道），利用电动关断门开关烟气、电动调节门调节烟气流量，进入烟气蒸发塔烟气分布器中，烟气分布器为涡扇式，在涡扇式烟气分布器作用下均匀流入烟气蒸发塔中，将雾化后的液滴干燥完全后，由塔底侧向流出。

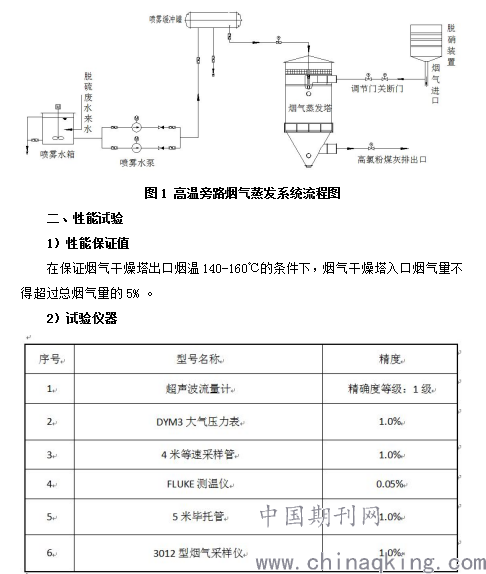

2）脱硫废水等来水首先经各管路汇总至喷雾水箱中，在喷雾水箱搅拌器的作用下调节均匀，在喷雾水泵输送下进入喷雾缓冲箱中，利用喷雾缓冲箱进行压力调节，以低于0.2MPa压力状态进入烟气干燥塔内的旋转雾化器中，在高速转动的雾化盘作用下，由连续相转化为高度分散的雾化液滴，雾化粒径为：30~40μm，在高温烟气作用下蒸发并与烟气混合，最后与烟气一起排出，从而实现“废水零排放”目标。流程图见图1。
.png)
3）试验步骤
（a）在烟气干燥塔入口烟道的预留测孔位置，用便携式低浓度大流量烟尘自动测试仪进行测量烟气干燥塔入口烟道的烟气流速、静压，并计算出烟气的流量(标准状态，6%O2)。同时用FLUKE测温仪，测量烟气干燥塔入口烟道烟气温度及烟气干燥塔出口烟道的烟气温度。
（b）利用超声波流量计，在废水系统正常投入运行且工况稳定的周期内，测量废水系统进水母管的废水流量，并多次测量，取平均值。同时和废水系统自身流量计进行对比，若对比系数在正常范围内的，则最后的测试结果以流量计的累计流量值乘以对比系数为准，从而计算出废水流量。
4）试验结果
以单台机组为例：
机组三个负荷工况下的试验结果如下表所示：
从试验结果看出，此电厂高温旁路烟气蒸发技术的性能保证值是合格的。
三、结论
此电厂通过高温旁路烟气蒸发技术实践应用，实现了“废水零排放”的目标，并取得了良好的效果。
参考文献：
[1]柴进，武凯，温佳琪，向亚军，马双忱.脱硫废水高温烟气蒸发实验研究[C].中国环境科学学会学术年会论文集，2017：2697-2708。
