徐晟1 杨少华1 叶璇
专利审查协作湖北中心
摘要：本文简要介绍了机械领域专利的特点，并结合两个实际案例展现了正确理解发明，获得准确的IC分类号以及FI/FT分类号，对提高检索效率的促进作用。
关键词：机械领域 检索 分类号 IC FI/FT
一、引言
根据《专利审查指南》，检索是发明专利申请实质审查程序中的一个关键步骤，其目的在于找出与申请的主题密切相关或者相关的现有技术中的对比文件，或者找出抵触申请文件和防止重复授权的文件，以确定申请的主题是否具备专利法第二十二条第二款和第三款规定的新颖性和创造性，或者是否符合专利法第九条第一款的规定。
机械领域的专利申请往往涉及到较为复杂的机械结构，常规检索手段主要包含关键词、分类号，然而，当机械结构较为复杂时，通常难以准确提炼与发明点有关的关键词，这会导致检索效率的低下。本文以实际案例说明了如何正确理解发明，获得准确的IC分类号以及FI/FT分类号，从而提高检索效率。
二、分类号在机械领域的检索应用
【案例1】
1.案情简介
手电筒主要包括灯头10和筒身20，组装时需要将筒身20通过螺纹配合旋紧进手电筒灯头10内，如果过于依赖人工来进行组装，效率十分低下，而且很多手电筒的材料为塑料，对手电筒灯头10和手电筒筒身20之间的拧紧力的大小要求较高，若拧紧力过大容易造成螺纹崩坏，若拧紧力过小则使得手电筒灯头10和手电筒筒身20之间的配合不够紧密，尤其在运输过程中容易松脱，拧紧力的大小若依靠人工来把控，其可靠性与效率都不能得到较高的保证。
.png)

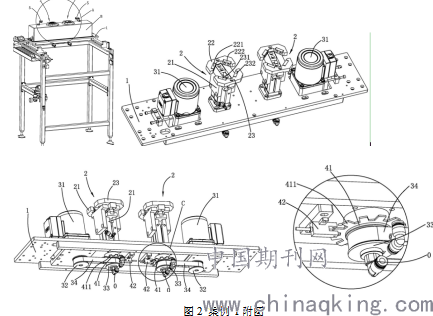

本申请的技术方案如下：机架上设有至少一个用于夹紧手电筒灯头的灯头夹紧装置，所述灯头夹紧装置下方连接有可设定驱动力矩的驱动装置，所述驱动装置驱动所述灯头夹紧装置先反转一圈再正转至达到所述驱动力矩后停止转动。通过设定驱动装置的驱动力矩，可以控制手电筒灯头与手电筒筒身之间的拧紧程度，提高了装配的可靠性和效率，另外，通过驱动所述灯头夹紧装置先反转一圈再正转至达到所述驱动力矩后停止转动能够在反转时导正手电筒灯头与手电筒筒身之间的螺纹配合后再正转进行装配。
.png)
权利要求：
用于组装手电筒灯头的组装设备，包括机架(1)，其特征在于，所述机架(1)上设有至少一个用于夹紧手电筒灯头的灯头夹紧装置(2)，所述灯头夹紧装置(2)下方连接有可设定驱动力矩的驱动装置(3)，所述驱动装置(3)驱动所述灯头夹紧装置(2)先反转一圈再正转至达到所述驱动力矩后停止转动。
2.检索部分
1 CNABS 35666 B25B11/ic
2 CNABS 77447 手电筒 or 灯头 or 灯筒
3 CNABS 41 1 and 2
4 CNABS 32298 B25B27/ic
5 CNABS 77 4 and 2
审查员先采用本申请的分类号及关键词进行简单检索，未获得体现本申请发明构思的对比文件。在浏览检索式5时得到对比文件CN202045613U，其发明名称为螺纹装配器，基于该对比文件，审查员不局限于“灯头”、“灯筒”之间的装配，扩展为更为上位的螺纹装配。
6 CNABS 288 (螺纹 and 装配)/ti
浏览检索式6时得到对比文件CN204771457U，可作为对比文件1，发现其分类号为B23P19/04，含义如下：B23P 19/04·用于装配或拆卸部件的（B23P 19/10优先）〔1，7〕。
根据权利要求1的记载，所述驱动装置(3)驱动所述灯头夹紧装置(2)先反转一圈再正转至达到所述驱动力矩后停止转动，于是站位本领域技术人员提炼出关键词：对丝。
7 CNABS 50512 B23P19/ic
8 CNABS 6167 对丝
9 CNABS 36 7 and 8
浏览检索式9时得到对比文件CN106392592A，其公开了先反转后正转的螺纹对正的发明构思，可作为对比文件2，结合对比文件1可以评述权利要求1的创造性。
【案例2】
1.案情简介
现有在毛发移除产品诸如剃刀，大量材料被用于制造柄部部分。然而，刀片单元或刀片架具有有限的寿命，该寿命通常小于柄部的寿命。因此，在产品的寿命结束时，通过处理功能柄部而浪费材料。

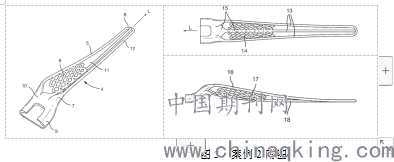

本申请提出了一种剃刀柄部，该剃刀柄部包括在纵向(L)上延伸的细长主体，其中所述主体的一部分由3维网格框架结构形成。网格框架形成刚性三维体积，相对实心结构提供等同的功能刚度，同时用料比实心等同物显著减少。
.png)
权利要求：
一种剃刀柄部(4)，包括在纵向(L)上延伸的细长主体(5)，其中所述主体的一部分由3维网格框架结构(6)形成。
2.检索部分
在中、英文专利库中采用CPC/IPC分类号及你下常规检索，均未获得合适的对比文件。
审查员基于外文检索经验的积累及对各国剃刀技术发展状况的了解，认为剃刀在日本较为成熟，日文文献具有较大的参考意义。由于日文文献从目的、结构等多角度对FI/FT分类号进行了标引，于是采用FI/FT 检索进行检索。
通过查询FI分类表，得到FI分类号B26B21/52.A，其释义为：…以网格形状或结构为特征，与本申请技术方案的发明构思接近。
14 VEN 140 b26b21/52&A/fi
通过该准确的FI分类号，快速获取可用对比文件JP2005261543A。
.png)
三、总结
当常规检索无果时，通过准确理解发明，对分类号进行扩展，获得体现发明点的IC分类号，以及根据领域特点，对特定领域的案件优先采用FI/FT分类号，往往可以快速获得对比文件，可以起到事半功倍的效果，能够大大地提高检索的效率。
作者简介：
徐晟， 2014年入职国家知识产权局专利局专利审查协作湖北中心，审查领域为手动工具。
杨少华， 2014年入职国家知识产权局专利局专利审查协作湖北中心，审查领域为农业机械。
叶璇， 2014年入职国家知识产权局专利局专利审查协作湖北中心，审查领域为主机。
1 等同第一作者
