张照德 苏吉传 李锐洪
云南省大理市 大理卷烟厂复烤车间 671000
摘要：本新型毛刷排自清洁方法属于打叶复烤除杂设备清洁自清理技术领域，具体的说，涉及一种除杂机毛刷排自清洁装置,本装置属于打叶复烤除杂设备清洁自清理技术领域。
关键字：新型除麻丝技术；毛刷排自清洁方法
前言
烟叶作为农产品，在采摘、初烤、收购、运输、打叶复烤等过程中会混入一定量的非烟杂物，对卷烟工业企业的卷烟成品造成极大的质量安全隐患，不符合卷烟工业生产的需求。复烤是原料保障的关键环节，打叶复烤作为卷烟工业在烟叶挑拨环节中最关键、最后一个把关环节，对杜绝非烟杂物进入片烟成品中起到至关重要的作用。一般情况下，打叶复烤生产过程中各企业均在整个工艺流程中设置多道除杂设备与人员，采取有效的控制措施净化生产环境，强化在线非烟物质控制和检测，多使用人工+设备等方法出去生产及加工过程烟叶中的杂物，提高烟叶纯净度，提高烟叶工业使用价值，为卷烟企业提供纯净的打叶复烤产品。
一、新型除麻丝技术
新型除麻丝技术是在现有老式杂物剔除机的成果基础上，进一步研究实现烟叶杂物多级自动剔除在线全时自清理的先进手段和方法。通过研发应用，实现对进入除杂机的烟叶进行分层、两级除杂、设备具备在线时时自动清理除杂辊上杂物技术，使除杂辊始终保持清洁，提高除杂辊杂物捕捉效率，达到最大限度剔除夹杂在烟叶中的杂物。
新型除麻丝技术的研究方法和技术路线：用圆盘布料机替代原除杂机前振动输送机（平面号251），使布料更均匀。对原有除杂机（平面号252）进行改造。
将原除杂机正下方的振动输送机（平面号253）向前移动2.2m，高度降低约0.8m。在振动输送机前移后腾出的空间中设置一套物料输送装置,用来输送除杂机除杂后的烟叶到下一工序。同时把除杂机正下方的振动输送机旁路配置的带式输送机（平面号276）也随之向前移动2.2m。旁路配置的带式输送机（平面号276）向前移动2.2m后，需对其出口带式输送机（平面号277）进行改造，加长其长度，以满足输送物料目的。在振动输送机（平面号253）上方设置研制烟叶杂物自动剔除在线自清理设备，除杂机初步设计尺寸：长6.5m*宽2.4m（有效宽度：1.8m）*高5.3m。原有除杂机除杂辊、减速电机、机架利旧改制，不足部分新增补齐。在烟叶杂物自动剔除在线自清理除杂机进料端安装一台新型的圆盘布料机，用于将进入除杂机烟叶均匀分布在1.8米宽的除杂单元上。研制一套剔除的杂物自动收纳装置,把除杂机剔除的杂物及时收集起来统一处理。烟叶杂物自动剔除在线自清理除杂机周围设置检修平台，利用原有平台改制。设计一套智能电控系统，在设备上设置实现监控探头，操作人员可通过电控柜上显示屏，实现监控操作设备各个部分工作参数。
二、新型毛刷排自清洁方法的研究应用
打叶复烤除麻丝辊目前匀采用离线清洁除麻丝装置，这样会导致除麻丝效率低，除麻丝辊工作两小时后几乎被除麻丝捕捉的杂物缠满，此时需要及时清理除麻丝辊，但由于生产连续性和除麻丝辊不能在线清理的缺陷，致使除麻丝装置失去捕捉除麻丝功能，除麻丝机不能在线全时起除麻丝作用，这样直接影响产品生产质量和纯净度。本实用新型提供一种除麻丝机链式密封装置，可保证除麻丝装置旋转和移动过中实现除麻丝设备全时自密封功能，解决除麻丝辊旋转和移动时除麻丝设备的密封核心技术难题。
本新型毛刷排自清洁方法属于打叶复烤除杂设备清洁自清理技术领域，具体的说，涉及一种除杂机毛刷排自清洁装置,本装置属于打叶复烤除杂设备清洁自清理技术领域。本新型毛刷排自清洁方法设计出一种除杂机毛刷排自清洁装置，实现清扫装置清扫与被清扫的先进技术，确保清扫装置处于在线时时清洁干净的最佳状态，彻底解决清扫装置被除杂物缠满丧失除杂功能影响产品加工质量和纯净度的技术难题。

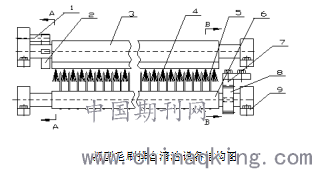

新型毛刷排自清洁设备结构如下图所示。
.png)
图中，1-定位销、2-限位块、3-清扫排转轴、4-清扫排、5-钢针、6-钢针转轴、 7-齿条、8-齿轮、9-带座轴承、10-转臂。
为达到上述目的，本方法是通过如下技术方案实现的：
本实用新型提供了一种除杂机毛刷排自清洁装置，包括定位销（1）、限位块（2）、转轴（3）、清扫排（4）、钢针（5）、钢针转轴（6）、齿条（7）、齿轮（8）、带座轴承（9）、转臂（10）。所述的定位销（1）和限位块（2）分别安装在机架和转轴（3）上，限制清扫排转动角度，清扫排（4）固定在转轴（3）上，随转臂（10）旋转，钢针（5）固定在转轴（6）上，钢针转轴（6）一端设置齿轮（8），与齿条（7）啮合，齿条（7）移动带动钢针转轴旋转，正反向旋转的钢针（5）插入拔出清扫排（4），清除粘附在清扫排的残余物，自动清除干净清扫排，杜绝清扫排附满捕捉到的杂物而丧失除杂能力的恶劣影响。所述的清扫排（4），在转轴（3）的作用下，实现正反向自转，对除杂装置清洁。所述的钢针（5），依靠钢针转轴齿轮（8）与齿条（7）啮合传动，正反向旋转插入拔出清扫排（4）实现清扫排（4）自动清理。所述的与转轴齿轮（8）啮合的齿条（7），随除杂机构移动块一起移动实现清扫排自动清洁。
三、应用效果
用本方法的清扫排（4）通过转臂（10）旋转与钢针（5）配合清理其上的残余物，钢针（5）随转轴（7）旋转插入和拔出待清理的清扫排（4）中，清除清扫排（4）上附着的残余物，使清扫装置在线时时保证清洁、干净，确保清扫装置在线时时清洁干净的最佳状态，研制的清扫装置清扫与被清扫先进技术，彻底解决扫排附满捕捉到的杂物而丧失除杂能力导致恶劣影响的技术难题，效果突出，成果显著。
【参考文献】
[1] 麻丝在线剔除机[P]. 张连华,张新平,董新文,徐泽岩,王景波,王松海,王跃刚,邵良之,徐国强. 中国专利:CN104707792A.
[2] 一种用于烟叶复烤工艺的复合式麻丝剔除装置[P]. 朱进林,张旺. 中国专利:CN204104806U.
