齐红娜
大庆油田第七采油厂地质大队 163000
摘 要：研究区已普遍进入高含水期，产量递减很快，油层水淹程度越来越高，为了改善油田开发效果，该区已进行了多次井网加密调整工作。在这种背景下，研究油层水淹特征及其变化规律、正确判断水淹层类型、提高水淹层的解释精度和符合率，对该区的开发方案调整及增产稳产具有重要意义。
关 键 词：特高含水期；水淹层；解释图版；电阻率
前言
葡北油田已完成非均匀二次加密调整工作，加密井的储层预测技术逐步发展完善，单井储层预测钻遇符合率上升到70%左右。油田开发仍面临以下问题：一是从完善井网关系角度考虑，局部井区仍具有加密调整潜力，但目前含水已达到95%以上，可调厚度难以达标；二是当前面临产能接替及提液潜力不足的问题，特高含水期为了进一步提高采收率，只有通过实施二三、三三结合的井网加密调整，才能有效改善开发效果，提高采收率；三是缩小井距可提高采收率，但单井日产水平低，效益评价难以达标，需要优选局部高效井区进行加密调整。因此必须精准认识储层，提高薄差层预测精度，追踪可调潜力层，精细数值模拟研究，量化剩余油分布，指导可调层位的优选，进一步提高加密井储层预测符合率，提高加密效果，指导同类区块的井网加密调整。
1 可调层预测研究—水淹层地球物理测井响应特征研究
1.1水淹层地球物理测井响应特征研究思路
储层水淹是一个动态过程，在水淹过程中，储层岩性、物性、地质构造、注水工艺及注水时间都与水淹程度相关。各地区地质情况和地层水性质的不同，以及注水开发的不同阶段，都会产生不同的储层水淹特征，因而不可能有一种统一的水淹层识别模式，只能根据本地区的地质条件和水淹层特征，寻找适合本地区或本区块的识别方法。
根据各区块的地质情况、断层发育及储层物性，将工区细分为四部分（四、五、六、七断块）。在各断块内选取远离断层的核心区域（地质构造及地层条件较为接近）、测井时间相近（一段时期内）且距今较近的井进行研究评价。在结合测井资料和试油成果的基础上，选取试油段内典型储层（由于薄层受围岩影响较大，测井曲线不能完全真实反映储层特征，因此选择厚度大于1.5米的储层），提取测井响应特征值进行综合研究，探索各区块水淹特征及规律。
1.2 水淹层地球物理测井响应特征
结合测井资料和试油成果，在研究区各断块内选取距离断层较远的146口井、501个典型储层进行精细解释，这里主要选择区内对应关系较好的6组直井及其对应侧斜井的解释结果进行水淹机理分析。
一是自然伽马曲线有两种特征：（1）自然伽马值降低：注入水将油层中的粘土矿物和泥质成分溶解冲走，泥质含量降低，自然伽马降低，常见于低水淹储层；（2）自然伽马值升高：在水流作用下，微细颗粒发生位移，将来水方向其他地方的放射性颗粒携带至此处富集，自然伽马测井响应表现为异常高值，常见于高水淹储层。
二是自然电位基线偏移：油层被淡水水淹以后，原始地层水矿化度局部受到淡化；水淹前后地层水矿化度比值愈大，自然电位基线偏移也愈大；水淹初期，自然电位基线偏移越大，水淹程度越高，中、后期偏移减小或趋于无偏移。
三是声波时差增大：一方面由于储层中的粘土矿物遇水后体积增大，致使岩石结构发生变化；另一方面由于注入水使得粘土矿物被溶解或冲出粒间孔隙，储层孔喉半径增大，迂曲度减少，孔隙、喉道连通性变好，孔渗好的岩石孔隙度和渗透率可能有一定增大。
四是电阻率U型变化：注入水与原始地层水混合，淡水冲注情况下地层混合流体矿化度变化大，油层电阻率前期以单调下降趋势为主，后期强水淹层电阻率会出现高于原始油层的情况。
五是底部梯度电极系电阻率极大值上移：储层较厚时，底部梯度电极系曲线在底界出现极大值，储层水淹后，其极大值出现上移，水淹程度不同，上移程度也不同
2 水淹层测井解释图版建立
由于葡萄花油层组开发时间长，且前后注入地层的流体矿化度存在差异，地层混合流体RWZ不尽相同，随着水淹程度加深，测井曲线的变化趋势不一致，有必要对测井曲线进行岩性校正，进而优选敏感参数建立解释图版。
2.1 泥质含量求取及测井曲线泥质校正
利用测井曲线计算泥质含量的方法很多，经考察自然伽马法是本地区的最佳方法。首先对自然伽马曲线进行归一化：
其中，GR为地层自然伽马测井曲线值；Δgr为自然伽玛相对值；GRmax为纯泥岩自然伽马值；GRmin为纯砂岩自然伽马值。
再由归一化的自然伽马，利用如下经验公式求取泥质含量Vsh：
其中，GCUR为经验系数，这里取GCUR=2。
采用如下公式对深侧向电阻率和声波时差曲线进行泥质校正：
其中，LLD为测量的深侧向电阻率，Rsh为泥岩电阻率，LLD校正为校正后地层电阻率；Δt为测量的纵波时差，Δtsh为泥岩声波时差，Δtma为骨架声波时差，Δt校正为校正后声波时差。
2.2 四-七断块水淹层解释图版建立

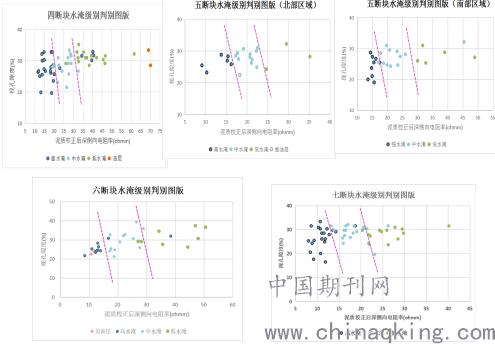

在全区（四、五、六、七断块）核心区域选取2010年后有测试资料的井进行解释分析，优选反映储层含油性经泥质校正后深侧向电阻率和经泥质校正后或声波时差计算的孔隙度，建立了水淹层测井解释图版。但各类储层界限及规律不清；又进一步分断块建立各区测井解释图版，基本反映出本区不同水淹程度水淹层的分布特征。
.png)
3 认识与结论
1、开发井的测试时间和测井时间相隔太久，试油结果不能完全体现测井时的地层流体情况，应尽可能缩短间隔时间；为了更好地研究水淹层的测井响应特征，有条件时应进行单井时间推移测井；
2、水淹层解释以曲线特征、多井对比等手段为主，实际生产中可利用总结出的水淹层定性识别方法、储层参数定量计算方法，结合小层砂体连通情况、邻井注水、产液动态等生产信息，建立水淹层综合解释评价方法，识别储层的水淹状况。
3、由于构造位置或断层遮挡等原因，断层边缘地带的井往往水淹程度低，甚至部分储层未发生水淹。
参考文献：
[1]丁次乾.矿场地球物理.中国石油大学出版社，2006年12月
作者简介：
齐红娜，女，1983年出生，现任大庆油田采油七厂地质大队开发室开发规划组，助理工程师，本科。
