邹光明
四川省安全科学技术研究院 四川成都 610041
四川省成都市温江区涌泉街道花土西街金科天宸B区；联系电话：13883744433
摘要：文中介绍了天弘矿业公司盐井一矿-50m水平回风大巷大型贯通测量方案及误差预计，通过方案的实施和贯通测量工程的验证，方案在实际应用中取得了良好的效果，证明了贯通测量方案中的各项措施有效、可行。为今后其他大型贯通测量方案的选择，提供了合理、可靠的技术依据。
关键词：贯通；测量；方案；误差；预计
盐井一矿-50m水平回风大巷，是矿井-50m水平、-150m及以下水平的主要回风大巷，-50m水平回风大巷的顺利贯通，将保证矿井通风系统的顺利构建，缓解了井下多碛头施工风量不足、工程进度缓慢等问题，同时为矿井顺利投产打下了坚实的基础。该贯通工程施工的巷道总长为3.652k m，包括副斜井、回风斜井，-50m水平回风大巷、-50m水平运输巷等。-50m水平回风大巷贯通测量导线全长约6.058km，其中井下导线长度约3.652 km，地面导线长度约2.406km，共有测站30个，属大型贯通测量工程。
1工程概况贯通测量方案的选择
-50m水平回风大巷贯通工程，两个施工队采用相向掘进，碛头施工采用YT29气腿式凿岩机进行全断面钻爆法作业。一碛头从回风斜井开口，以-27°坡度、139°方位角施工下山至-50m水平回风斜井下平巷，2005年底由重煤五处盐井一矿项目部开工负责掘进施工。另一碛头从副斜井开口，以-25°坡度、190°方位角，施工下山至-50m水平下车场位置，2005年底由重煤十处盐井一矿项目部开工负责掘进施工，最后在-50m水平回风大巷二石门以南311米处贯通。
根据《煤矿量规程》规定要求贯通相遇点K在水平重要方向上的允许偏差不得超过0.3m；在高程上的允许偏差不得超过0.2m。

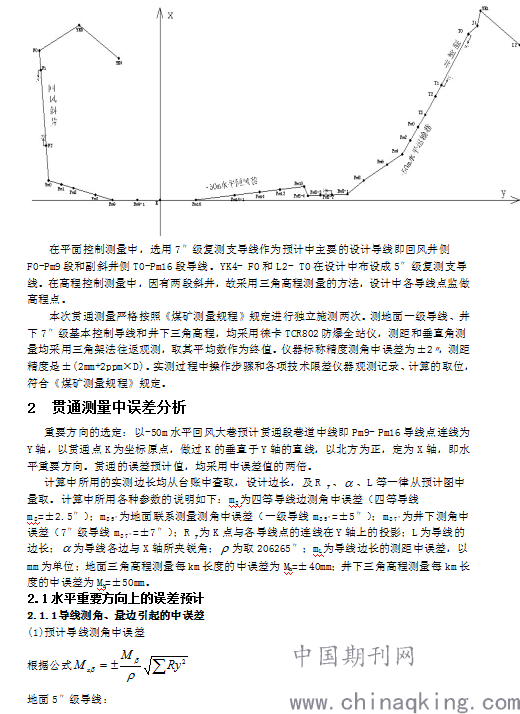

井下基本控制导线概述：导线一侧从地面四等控制点YK4、YK5，联测地面一级导线至回风斜井F0；从回风斜井井口F0-回风斜井变坡点F1-回风斜井落平点F2- -50m水平回风大巷--50m水平运输大巷- 副斜井落平点 T1- 副斜井井口T0为7″级导线；地面四等控制点L2、YK1-近井点J1-副斜井井口T0为地面一级导线，最后形成7″级附合导线和井下三角高程测量均进行了严密平差。（图1为贯通工程示意图）
.png)
表1 贯通工程实际误差及有关参数表
项目 贯通实测偏差 预计值中误差 规程允许值 导线全长（m）
中线 166 mm ±243 mm ±300mm 6058.297
腰线 56 mm ±161 mm ±200mm
导线全长6058.297m，测站30站，方位角闭合差+2.9″，坐标闭合差fx= -55.5mm，fy=166.7mm，fs=176mm，导线相对闭合差1/26126，高程闭合差fh= -57.7mm,符合《煤矿测量规程》中对7″级导线的精度要求。
因本工程为两井相向贯通，按照《煤矿测量规程》规定重要贯通巷道贯通测量中应考虑，导线边长归化到投影水准面的改正和投影到高斯-克吕格平面的改正问题（简称两项投影改正），本次贯通测量边长数据均采用两项投影改正，改正后边长数据再参与导线计算。计算往返测量高差互差时，在比较前需加入地球曲率改正和折光差的影响。
从工程效果来看，采用高精度全站仪增加测回数提高精度；采用三角架法观测，利用高精度全站仪测边提高精度。因巷道在施工的过程中不断的出现顶掉、片帮，施工队对巷道进行第二次喷浆作业，在此作出中7″级控制点未得到有效保护不断被遮盖和破坏，造成在下次延测7″级导线时须重新埋设铁桩。随着工程的进度需及时补测被破坏7″级导线点和延测新增7″级导线点，从而增加了测量次数。同时本次测量由一名测量工程师、一名测量技师和两名测量助理工程师带队施测，及时指导培训，提高了人员素质，保证了贯通测量的可靠性。
4结论

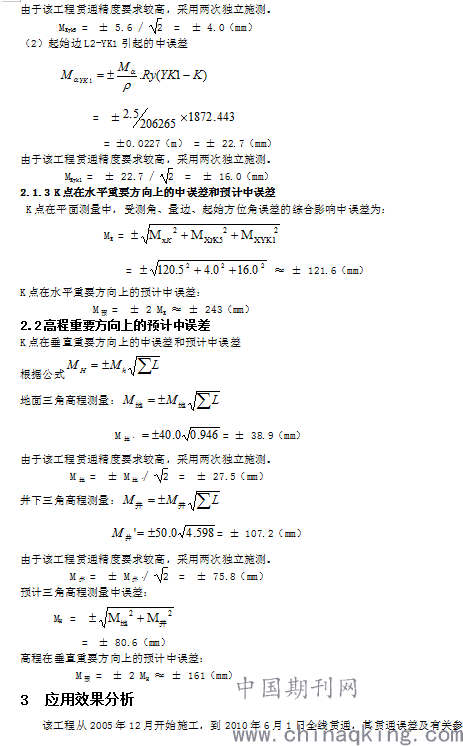

(1)通过对此贯通方案精度预计，得到水平重要方向的预计中误差为± 243mm < ± 300mm（允许误差），高程重要方向的预计中误差为± 161mm < ± 200mm（允许误差），证明该贯通方案切实可行。
（2）此贯通方案在实际中取得了良好的效果，指导了贯通工作的顺利完成，为今后其他大型贯通测量方案的选择，提供了合理、可靠的技术依据。
参考文献：
【1】孙洁艳.传统测量技术在井巷贯通中的应用【J】矿山测量，2009（5）.
【2】黄立人.导线网精度预估问题的探讨【J】测绘科学，2007（5）.
