刘文娟 张 欢 李佑进
96872部队
[摘要] 通过建设光缆综合训练场，真实模拟在用通信线路的存在形式，组织大量贴近实际的训练和实践，使线路人员会维护、会测试、会查障、会排故，提高线路人员的操作技能和综合能力。
[关键词] 光缆综合训练场 光缆敷设 光缆查障
通信光缆是目前军事通信网中的重要组成部分，占有极其重要的地位，做好光缆线路建设和维护工作显得尤为重要。但是目前，光缆线路训练缺乏专门场地，科目内容难组织、难展开，与现实需求有较大差距。根据训练任务需求，我们设计建设具有综合性、理论性、实用性的光缆综合训练场。
一、建设光缆综合训练场的重要意义
通信光缆线路作为保障正常通信的基础，做好光缆线路建设和维护工作，减少光缆故障，缩短光缆故障抢修时长，对确保通信网络的正常运行具有重大意义，而提高通信网络可靠性的一个关键因素就是要能够迅速准确判断光缆故障点位置并实施抢修。能否迅速准确定位故障点决定着整个抢修进程，线路人员只有经过大量训练和实践才能掌握这一技能，平时只依靠光缆抢修任务，以工代训是远远不够的。根据训练任务需求，我们建立光缆综合训练场，就可以实现光缆敷设、光缆接续、光缆查障、光缆路由探测、光电性能测试及安全训练等。
二、光缆综合训练场建设规划
光缆综合训练场长1000m，宽420m，建筑面积420000m2，由管道光缆区域、直埋光缆区域、架空光缆区域三部分组成（示意图见图1）。这三部分通过硅管与光交箱进行连接；人井通过硅管直连沙石槽、架空光缆区域通过硅管加钢管引上、引下连接管井。
.png)
（一）管道光缆区域
包含光缆井、管道和人井三部分，1#光缆井、1#～5#人井分别间隔80m。
光缆井的尺寸内径长2.5m，宽2.5m，高1.88m。井顶使用电动方钢结构彩钢瓦顶进行封闭，采用左高右低的模式进行搭建，底部设有积水罐。材料为现浇钢筋混凝土砖混结构，内部均匀排布钢筋，外侧使用油毡进行防水处理。墙面上开有对应的光缆孔，井内四壁安装U型拉环、托架和穿钉。内部墙面上设有人工梯，安装有光缆盘放架、放缆架和便携式终端盒，放置2km整盘光缆。（示意图见图2）
管道长度400m，采用Ф110pvc波纹管，内置不同颜色、不同型号的塑料子管。

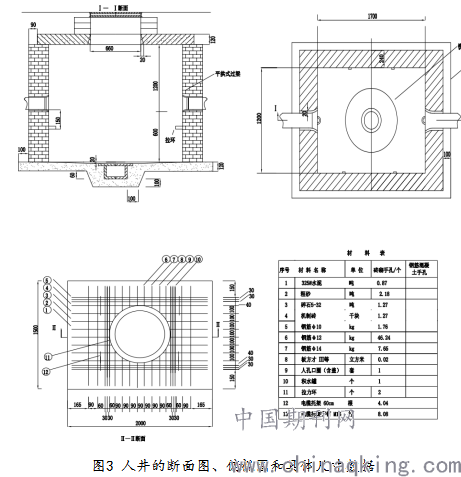

人井材料为现浇钢筋混凝土，内径长1.7m，宽1.2m，高1.8m，内部均匀排布基础钢筋。宽度墙面上开有对应的光缆孔，顶盖直径为0.66m。人井内部墙面上设有人工梯，安装有光缆盘放架，底部设有积水罐。（示意图见图3）
（二）直埋光缆区域
包括直埋光缆、沙石槽和光交箱三部分。
直埋光缆长度共计3000m，从左至右，光缆线路间隔70m，按照全土质、半石质、全石质、复杂地形（路边沟、过桥、过河、过涵洞）光缆需要敷设。
沙石槽长度为995m，与5#、6#人井分别留有0.5m未回填沙石的间隔，在闸口处使用可抽式钢制隔离板，防止沙子回流就近人井，每隔100m设立一个标石。沙石槽包括基础和槽身，基础净深0.6m，净宽0.98m，底部回填0.1m混凝土，槽内以0.24m墙砖砌体，砂浆抹面,距离沙石槽基础0.1m，两侧分别回填沙子。槽身内径宽0.4m，内部回填沙子0.5m。（或底部设置轨道，配有两部低速轨道机，通过控制可分别拖动光缆；顶部设置轨道，通过另外两部低速轨道机，控制遮帘布打开与关闭。）（示意图见图4）
光交箱由箱体、底座、一体化熔接盘、光缆固定板以及挂纤柱组成。为前后开门，箱体安装在水泥底座上，箱体、光缆必须接地。
（三）架空光缆区域
包括电杆、拉线和吊线三部分。
电杆采用水泥杆，高7m，埋深1.3m，回填土高出地面20cm， 1#～4#杆杆距50m，4#～5#杆杆距100m，5#杆距2#光缆井、1#杆距6#井分别是80m，避雷线高于杆顶20cm。余缆架为十字构架，固定在2# 、4#杆上。
拉线采用7/3.0钢绞线，通过拉线上把、下把和抱箍进行固定。地锚用于固定拉线，倾斜安装，埋深1.3m。
吊线采用7/2.2镀锌钢绞线，用于吊挂光缆。吊线夹板距电杆顶的距离为500mm，吊线在拉线下方10cm。
三、光缆综合训练场的功能及应用
管道敷设区可开展光缆敷设、地下人井清理、管道疏通方式、牵引头制作方式、识别光缆端别、悬挂标识牌及预留光缆的悬挂等训练课目；依托1#～5#杆进行架空光缆训练，主要训练课目有爬杆、滑车、架空钢绞线敷设、架空光缆敷设、牵引头制作及杆上作业等；在直埋光缆区域上方可进行直埋光缆（全土质、半石质、全石质、）敷设、复杂地形（路边沟、过桥、过河、过涵洞）光缆敷设、接头坑设置、标石埋设及标记符号使用训练等。
利用光纤熔接机、光缆抢修工具箱、介入光缆及耗材在1#～5#人井进行管道接续训练；在1#～5#杆上进行架空接续训练；在直埋光缆区域上方接头坑和沙石槽区域设置的障碍点进行直埋接续训练；在1#、2#光交接箱进行光缆成端训练。
由1#、2#光缆井，通过管道、架空敷设区分别向沙石槽内设置故障点，模拟室外真实断点环境，线路人员用光时域反射仪、标准纤可在1#、2#光交接箱分别进行测量，利用公式、光缆综合训练场光缆路由图等查出光缆断点位置。
利用光缆路由探测仪、万用表，在直埋光缆区域进行光缆路由的走向、深度、光缆预留点训练。
在1#、2#光交接箱内可通过光时域反射仪、光源、光功率计进行光纤的衰减及长度测试、光纤后向散射曲线测试等光性能测量；利用接地电阻测试仪、兆欧表进行光缆接地装置的接地电阻测试、金属护套对地绝缘测试等电性能测量。
安全训练主要包括人井内作业安全、占道施工安全以及架空线路施工安全等。
四、小结
随着通信技术的大力发展，对光缆线路的依赖程度与日俱增，该训练场的建成和使用，对线路人员业务能力的提升起着积极的促进作用，实现学用一致，提高线路人员的操作技能和综合能力。通过严格的训练，结合本作者发明的直埋光缆故障定位监测线缆，就能对任意光缆线路进行准确的故障定位、抢修及修复。
参考文献：
[1]胡庆、张德民、张颖.通信光缆与电缆线路工程[M].北京：人民邮电出版社，2016
[2] 管明祥.通信线路施工与维护[M].北京：人民邮电出版社，2014
