司宏志
江苏省华建建设股份有限公司北京分公司 北京市 100000
摘要：纤维织物空气分布风管技术，操作简单方便、工艺灵活、塑性强，可完全满足建筑结构对承重负荷的要求，有效的解决高空操作困难、管道安装区域结构复杂等施工难题。此技术的应用不仅效益显著、经济适用、符合节能环保要求的施工方法，而且对于提高工程质量，加快施工进度，节能环保都起到很大作用，具有良好的经济效益、环保效益及社会效益。
关键词：织物风管 钢绳 吊环 花篮螺栓 套环 卡头 渗透性 防火性
引言：本项目位于河北省某经济开发区，该会展中心工程属于高大空间复杂钢结构主体建筑，对于这类建筑,其中顶棚上的空调系统安装无疑成为重点与难点。考虑为减轻钢结构的承重负荷, 吊装在钢结构上的空调风管有必要采用重量轻的管道；安装空间过高，风管应具有施工简便快捷的优点；且展厅内风管均为明露,因此风管的美观对装饰的影响较大；大跨度管桁架钢结构对空调系统管道安装的塑形要求。根据以上现场施工条件，采用常规的镀锌钢板风管已难以满足展厅内的安装要求,经深化设计后决定采用纤维织物空气分布系统，则可解决以上问题，满足安装要求。
1、施工工艺
施工准备、确定标高、钢索吊挂定位、风管排列、风管组合、钢索吊挂安装、吊装就位、找平找正、吹扫和严密性试验、中间验收、系统调试验收、办理交接手续。
2、施工操作要点和技术要求
2.1纤维织物风管系统安装所需材料及组合方式
织物风管及其部件（直管、入口、末端、三通、弯头、变径等）、组件（PAD型风阀、ACD型风阀、过滤器、静压箱等）和配件（钢绳、吊环、花篮螺栓、套环、卡头、橡胶护套等），以及现场所需固定支架及固定螺栓等安装辅材。配件组合方式（图1）。
.png)

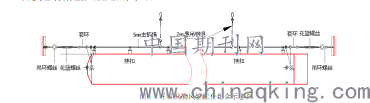

图1 纤维织物风管配件组合示意图
2.2安装过程中需准备的工具及用途
（1）手电钻：支架钻孔、索斯风管与铁皮风管节头处钻孔铆接
（2）冲击钻：在墙体钻孔，使用膨胀螺栓固定支架于墙体
（3）电源接线盘：远距离施工方便电动工具
（4）断线钳：截断悬挂主钢丝（通常悬挂主钢丝不易被老虎钳等工具剪断）
（5）锤子：固定支架
（6）钳子：拉主钢丝，上卡头
（7）扳手：固定支架，紧卡头
（8）收线器：收紧钢绳
（9）卷尺：测量尺寸、定位
（10）记号笔：定位记号、写数据。
（11）安全带：高空作业安全保障。
（12）手动拉铆枪：索斯系统与铁皮口连接用
2.3钢结构上固定三角架支架制作
钢屋架上固定支架时根据现场情况采用卡箍连接、螺栓连接等多种形式。钢屋架上安装支架时一般方向上比较长，所以采用槽钢作为制作支架的材料（如图2）。
图2 固定三脚架安装节点图
2.4织物风管标号整合
与生产厂家沟通深化，按照展厅内现场情况根据22道钢结构桁架节点标注了风管相应标号，对应图纸清单，整合管段对应风管及其部件。
2.5钢绳悬挂系统安装
根据每个预留风管出风口上下高度、口径，确定系统钢绳间距和高度。确定支架间距要求同一根织物风管的前后支架安装平行、对称，无偏移。悬吊点数量的确定及安装定位，采用2mm钢绳制作悬挂器，悬挂器可按照7-10m左右计算一个悬挂点，顶板上固定点应与钢绳在同一个垂直面上。2mm钢绳悬挂器现场制作，截取适当长度的2 mm钢绳，每端以一个卡头固定。根据展厅内结构形式选用双排钢绳系统悬挂织物风管。
2.6入口安装
在预留送风口处：安装橡胶护套→安装入口内层→收紧绷带箭头→调整拉链→铆接固定
铆接时按照每个铆钉间距15cm左右安装，入口安装时可以将其与织物风管间拉链拉上，以便对正入口的安装角度。
2.7挂管
整管段安装：拿出对应管节号挂管→连接风机入口→拉直管道→末端卡头固定→核查顺序号→连接管道拉链
安装时应注意，挂管时管道始终放在主材箱中，以免弄脏管道；安装时比对管段号是否对应正确；拉直织物风管，将管最后的吊扣用卡头固定在钢绳上。
2.8通风及悬挂调整
将挂好的管道拉直，调整选调点，调整卡头，注意松开入口处拉链，开机通风，吹出原有空调系统中的污物；停机将入口与织物风管间的拉链拉上，开机运行（分不同转速开机，使风压逐渐升高，以免损坏末端）。
3、质量标准
3.1执行的标准和规范
《通风与空调工程施工质量验收规范》GB50243-2016
《通风管道技术规程》JGJ141-2017

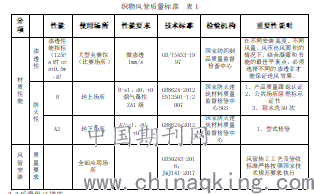

3.2织物风管质量标准（见表1）
.png)
3.3质量保证措施
（1）材料产品进场必须符合国家检测标准，必要时取样进行复检。
（2）固定支架应安装牢固、焊接部位应平整，前后支架安装平行、对称，无偏移。
（3）钢索与配件组合安装后需进行拉力试验，中间悬吊点应固定牢靠。
（4）挂管应按照织物风管产品生产形式，调整好风管悬挂角度，管段之间拉链连接应顺畅，检查是否有空隙。
（5）建设工程实施监理的，建设单位委托监理单位对织物风管的安装环节进行监理。
（6）应分段进行现场安装样本，对该区段进行试验、检测、验收。
4、综合效益分析
（1）纤维织物空气分布风管施工方案比传统风管系统简单，且替代传统送风管道、风阀、风口、绝热材料等单一产品，重量极清，运输安装简便，全面节省系统总造价。
（2）纤维织物空气分布风管施工与传统风管系统相比较，现场施工垃圾减少了70%，不但节约了材料，也减少了对施工现场的环境污染，提高了环保效益。
（3）在实际施工过程中，相关政府部门、专业协会、以及兄弟单位等多次组织来现场进行观摩交流，取得了较好的社会效益。
5、结论
采用纤维织物空气分布风管施工技术，不仅效益显著、经济适用、符合节能环保要求的施工方法，而且对于提高工程质量，加快施工进度，节能环保都起到很大作用，具有良好的经济效益、环保效益及社会效益。
参考文献：
[1]《通风与空调工程施工质量验收规范》GB50243-2016.
[2]《通风管道技术规程》JGJ141-2017.
[3]杨基春.浅谈纤维织物空气分布系统.工程与技术，1007-3973（2008）02-015-2.
作者简介：姓名：司宏志（1993.09--）；性别：男，民族：满，籍贯：河北省承德市，学历：本科；现有职称：助理工程师；研究方向：施工技术。
