刘文军
深圳市三鑫科技发展有限公司，广东省深圳市，518052
摘要：本文根据神州数码国际创新中心立面视觉样板幕墙工程进行分析，针对以视觉效果为主的同类单元式视觉样板，存在工期紧，系统多、收边收口多，颜色、品牌多等问题，以及有大尺寸L型造型铝板的项目，从本项目的成功的地方以及存在的问题等方面谈一谈个人看法，可供相关工程参考。
关键词：视觉样板；视觉效果；单元式；框架式；工期紧；颜色；L型铝板；
1 引言
随着人们对建筑外观要求越来越高，建筑设计也随之不断创新。幕墙作为建筑的外衣，系统的设计、材料的选择、外观效果确定就非常重要。业主为了预先了解拟建的建筑系统实际外观是怎样的，往往会选择搭建视觉样板，视觉样板即VMU，是visual mockup的缩写，是以模拟建筑外观为设计做出修正的实体模型，一般幕墙视觉样板为全比例模型，可以说是最终建筑的一个缩影。视觉样板的应用是非常广泛的，用于控制视觉效果，减少风险，节约成本，保证工程质量，暴露系统设计问题并及时解决。
2 工程概况

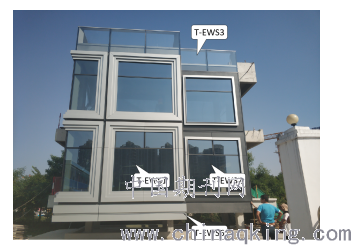

项目由两栋超高层办公及公寓塔楼、商业裙楼组成，其中东塔为办公楼，高206米，标准层高4.5m；西塔为低区为办公，高区为公寓，高205米，标准层高4.5m。视觉样板（图1）共两层，面积约180㎡，高度约12.5m，标准层高4.5m，主要模拟塔楼标准单元系统（T-EWS1、T-EWS2）及建筑进出位置的玻璃栏杆（T-EWS3）及吊顶（T-EWS6）。
.png)
图1
3 系统介绍
视觉样板共两层，包含塔楼四个系统：

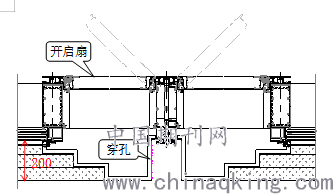

T-EWS1：单元式玻璃幕墙系统（图2），装饰铝板突出玻璃面200mm，单元板块尺寸4.5mx4.5m,板块重约1.4吨。首层为上悬开启方案，装饰铝板中间分缝，为L型铝板；二层为装饰铝板位置室内平开方案，装饰铝板为45°拼缝，室外铝板两侧穿孔通风。
.png)
图2

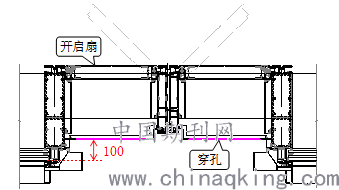

T-EWS2：单元式玻璃幕墙系统（图3），玻璃突出铝板装饰面100mm，单元板块尺寸4.5mx4.5m,板块重约1.4吨。首层为上悬开启方案，装饰铝板中间分缝，为L型铝板；二层为装饰铝板位置室内平开方案，装饰铝板为45°拼缝，室外铝板穿孔通风。
.png)
图3
T-EWS3：塔楼单元式玻璃栏杆系统，样板模拟塔楼进出位置平台的单元玻璃栏板系统，分格为2.25m（宽）x1.835m（高）。
T-EWS6：塔楼铝板吊顶系统，3mm铝板吊顶，框架式做法，样板模拟塔楼进出位置平台的铝板吊顶；
4 本工程样板问题及解决方案
针对本项目幕墙视觉样板的制作，为保障现场安装进度，提供优质幕墙产品，完成为拟建塔楼幕墙的制作提供指导性作用的任务，在视觉样板中有以下问题及相应解决方案：

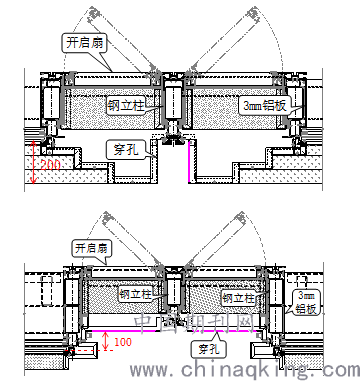

1）工期紧张，立柱、横梁等大模型材开模时间长；通过与业主单位及设计单位沟通，本项目视觉样板主要作用为确定材料颜色、验证设计视觉效果，将单元式幕墙深化采用框架式（图4）做法，钢龙骨为主受力，采用3mm铝单板外包钢龙骨，模拟型材外观，用于控制外观线条的型材采用型开模方案，视觉外观效果与单元式幕墙基本一致。
.png)
图4
2）面积小、系统多、收边收口多；样板虽面积小，但相当于塔楼幕墙一个缩影，系统完整，交界和收边收口位置多，为减少后期加工图工作量，避免现场出现返工现象，深化一套完整的施工图，表达到每个位置的墙身和节点，增加封边、封口铝板，保证内部隐蔽构造不可视，视觉样板的美观性更好。
3）颜色多、品牌多、封样、下单难度大；样板需要确定铝材、铝板、背板颜色，玻璃膜系及品牌厂家，五金件样式及品牌厂家，为保证工期，封样工作与图纸深化设计穿插进行，优选长期合作厂家，优先排产，按具体材料情况进行备份，避免二次下单，影响进度。避免现场出现安装错位现象，做好材料色彩分布，供多方参考。

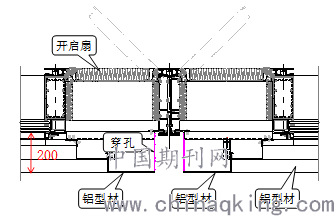

4）样板首层铝板中间分缝，为L型铝板，尺寸约2.2mx2.8m，受厂家喷涂炉尺寸限制，可选择的铝板厂家少，L板焊接质量不高，铝板拼缝精度控制难，调节量差；样板二层铝板45°拼缝，折边R角较大，达不到建筑师的要求；通过样板展示及实现问题，最终设计单位调整方案，后期的招标方案调整铝型材（图5），45°密拼，在工厂完成组装，控制安装精度，视觉外观效果与建筑师的要求基本一致。
5 总结
本项目视觉样板最终按时间节点顺利完成，视觉效果得到各方一致好评。像此类注重外观效果而时间又不充裕的视觉样板，可以借鉴本项目方案，单元式深化采用框架式做法，钢龙骨为主受力，重要的外观线条开模；封样工作与图纸深化穿插进行；避免因设计或加工问题出现返工；充分考虑样板材料的备料，满足因方案调整、加工及安装缺陷需要更换，避免二次下单；针对大尺寸的L型造型铝板，目前大批量生产工艺尚不成熟，前期设计需要充分考虑铝板的加工、运输、安装、调节及变形。
本项目的完成验证了此类工程的可行性、合理性，总体效果达到预期，但同时应满足安全、经济、功能、美观等方面的要求，符合规范及行业标准，才具有较高的参考意义。
.png)
图5
参考文献
[1] 《建筑幕墙》：GB/T 21086 - 2007[S].北京：中国建筑工业出版社，2007
[2]《玻璃幕墙工程技术规范》：JGJ 102- 2003[S].北京：中国建筑工业出版社，2003
作者简介
刘文军（1993-），男，重庆市巫溪县人，助理工程师，大学本科学士学位，主要研究方向建筑幕墙
