詹学文 詹媛媛 李青青 官晓东 朱冰心 王晓明
（中国矿业大学银川学院，宁夏 银川 750011 ）
【摘 要】在普通住宅的装修工程中，大部分业主没有设计效果图或者仅凭一张装饰效果图就开始施工，这样很容易忽略最重要的水电暖改造功能。针对这一本末倒置的做法，本文提出利用BIM技术，首先创建完善的水电暖改造三维模型，再导出平面、立面、或者剖面施工图，最后利用酷家乐设计效果图。这样，在装修施工中，只要按图施工，就能保证住宅装修结果的功能性与舒适性。
【关键词】Revit；BIM；水电暖改造；装饰工程
1 序言
水电暖改造属于住宅装修工程中的隐蔽工程，与业主将来生活是否安全，舒适，便利等需求息息相关。而在现实的装修工程中，大部分业主为了节省少量的设计费用，把装修工程承包给一般装修公司或施工游击队。这些施工人员虽然在施工技能上没有问题，但是，由于没有设计施工图纸，仅凭一张效果图就开始施工，就会存在着一定的风险。这种做法留下了诸多隐患，尤其是水电暖功能考虑不周全，影响了使用的便利性；等装修工程完毕交付使用后，水电暖如果出现问题，维修起来会非常麻烦，无奈只能破坏原有的工程，走明线管道，大大影响了室内装饰效果的美观性。
2 解决水电暖等隐蔽工程的装饰设计的方法
信息化是建筑产业现代化的主要特征之一，BIM应用作为建筑业信息化的重要组成部分，必将极大地促进建筑业领域生产方式的变革。而Revit是这一技术的优秀软件，它很方便地解决了以上所述的难题。下面以一套108平方米，三室两厅的住宅装饰装修工程为例，来说明这种技术的实际操作方法。
首先，持激光测距仪，拍照工具，进入待装修的毛坯住宅量房，利用纸笔草绘或者酷家乐等软件绘制平面图。然后，结合各立面的基础结构照片，与业主进行深入沟通，充分了解业主的装修需求，并从专业人员的角度给出建议。最后，对水电暖等重新布局，这是一个平面向立体过渡的过程，通常的平面设计软件已经不能很好地满足这种需求了。
而Revit软件因其强大的三维建模功能很好的解决了以上不足，尤其是在土建、给排水、电气系统的有完善的功能。利用RevitArchitecture/RevitMEP的强大功能，对现有的基础结构进行深化设计。最后征求业主的意见，修改后再次确认，形成最终的BIM模型，它包含了建筑模型的主要信息。
3 利用BIM模型导出施工图的方法

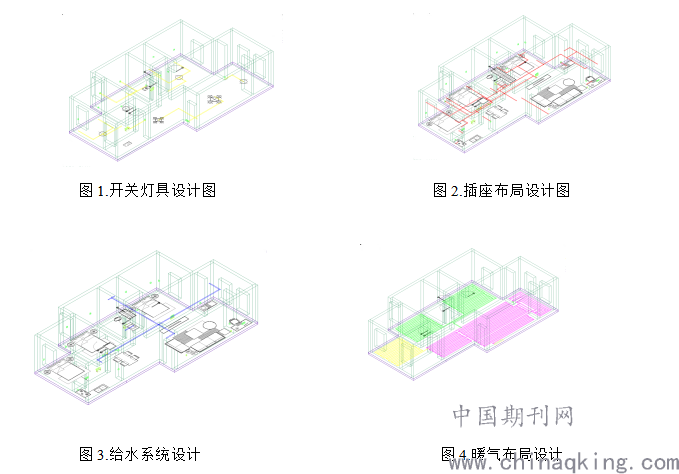

虽然有了BIM模型三维图，但是为了施工的需要，还是要提供平面图。可以通过Revit的图纸功能，导出客厅，卧室、厨房、卫生间、阳台，阴台等三维效果图，平面图，顶面图及各墙体的立面图，还有给排水、电气系统、暖气管道等隐蔽工程的管路线路图，主要包括开关灯具设计图，插座布局设计图，给水系统设计图、暖气布局图。
.png)
4 利用酷家乐设计装饰效果图的方法
虽然Revit也有非常完善的装饰设计功能，但由于过于繁琐，一般在装饰设计初始阶段，效果图一般采用酷家乐设计，简单快捷，图片精美，还能做360度甚至720度全景动画场景。

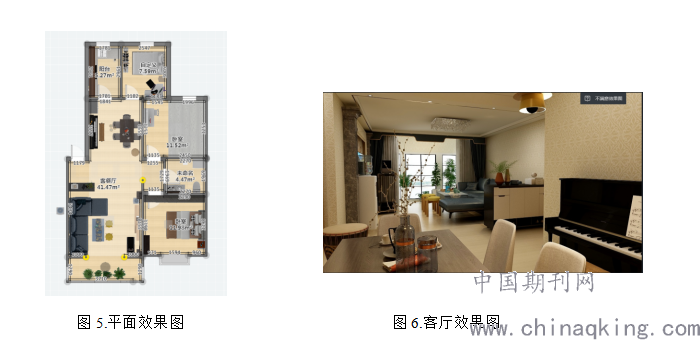

.png)
5 结语
在一个装饰设计项目的实施过程中，往往要使用多个软件工具，相互配合，各取所长，才能准确高效是完成任务。
参考文献
[1]姜坤.图说家装水电设计[M].北京:中国电力出版社.2017.
[2]徐斌.图解家装水电设计与现场施工一本通[M].北京:人民邮电出版社.2017.
[3]工业和信息化部教育与考试中心.装饰BIM应用工程师教程[M].北京:机械工业出版社.2019.
基金项目：2018年宁夏回族自治区高等学校科学研究项目-《基于BIM技术（Revit软件）的居民住宅装修的应用研究》(序号：204)
作者简介：詹学文（1975-）男，宁夏中卫人，硕士研究生，高级实验师，主要从事智能建造方面的教学与科研工作。
