侯瑞新 严晓玲
青海黄河上游水电开发有限责任公司西宁发电分公司 青海 西宁 811600
【摘要】变压器设备是已经得到广泛运用的电气技术设备，针对变压器设备的技术原理展开分析，并且针对变压器设备可能发生的各类技术故障问题展开判断环节和处置环节，有助于维持确保变压器设备的良好稳定运行技术状态。文章将会围绕变压器油气相色谱分析及故障判断，展开简要的阐释分析。
【关键词】变压器油；气相色谱分析；特征气体物质；故障判断；研究分析
当前历史发展阶段，我国在开展指向变压器设备的故障诊断技术活动过程中，通常都会遵照国家标准文件《绝缘油中溶解气体组分含量的气相色谱测定法（GB-T 17623-2017）》，选择运用气相色谱分析方法针对变压器绝缘油展开检测分析。而在遵照行业标准文件《变压器油中溶解气体分析和判断导则（DL/T 722-2014）》的指导与推荐条件下，应当重点关注7种特征气体物质，也就是一氧化碳气体物质（CO物质）、甲烷气体物质（CH4物质）、乙烯气体物质（C2H4物质）、乙烷气体物质（C2H6物质）、乙炔气体物质（C2H2物质）、二氧化碳气体物质（CO2物质），以及氢气气体物质（H2物质），继而运用特征气体法和三比值法完成针对变压器设备运行故障表现类型的判断揭示环节。
一、气相色谱分析技术的重要意义
在运用气相色谱分析技术的具体开展变压器绝缘油物质检测分析过程中，能够在判断绝缘油所处技术状态前提下，基于微观层面之上诊断确定变压器设备运行过程中是否已经发生技术故障问题，明确具体发生的技术故障问题表现类型。
通过对气相色谱分析技术在变压器绝缘油物质检测分析领域的运用，能借助同时具备专业性特点和科学性特点的分析手段，及时准确检测揭示变压器设备运行过程中发生的潜在性技术故障问题，继而借由对适当类型技术处置措施的运用，支持变压器设备长期维持安全稳定的运行技术状态。
二、变压器油气相色谱分析的具体过程
（一）变压器油样品采集
在开展针对变压器油检测样品的采集环节过程中，应当遵循国家标准文件GB/T 7597的要求，运用全密封取样操作方式加以开展。在变压器油检测样品的运输环节、保管环节开展过程中，要注重做好防尘控制、防震控制、避光控制，以及干燥控制。
仪器设备与材料
油气分离技术装置
在从待检测变压器油样品中分离获取溶解气体物质过程中，可供运用的技术装置类型有三种：（1）恒温定时振荡器技术装置；（2）真空脱气技术装置；（3）自动顶空进样器技术装置。
气相色谱仪设备
要选择运用专用的气相色谱仪设备，或者是经由改装处理的气相色谱仪设备。要控制确保实际选择运用的气相色谱仪设备内部安装配置有热导检测器技术组件（TCD）、氢焰离子化检测器技术组件（FID），以及镍触媒转化器技术组件。要确保气相色谱仪的检查灵敏度，能够支持满足针对变压器油中包含的溶解气体物质的最低水平检测浓度要求。
在实际检测技术活动开展过程中，实际可供选择运用的色谱技术流程具备多样性，而在具体选择色谱柱过程中，则要控制确保针对检测过程中涉及的各类物质组分的分离度，能够严格满足定量分析技术处理环节的相关要求。
3、记录装置
要选择运用色谱工作站作为记录装置。
4、玻璃注射器
要选择运用体积为100.00ml、5.00ml，以及1.00ml的医用玻璃注射器或者是专用玻璃注射器。在玻璃注射器具体投入使用环节之前，要控制确保其具备表现良好的气密性，芯塞处在灵活状态且无卡涩，刻度标示位置经由重量法完成校正环节。
（三）操作步骤
（1）取气操作，可以选择运用顶空取气法或者是真空脱气法。
（2）样品分析操作：①仪器标定环节；②试样分析环节。
（3）数据结果的计算处理操作。
三、故障类型判断方法

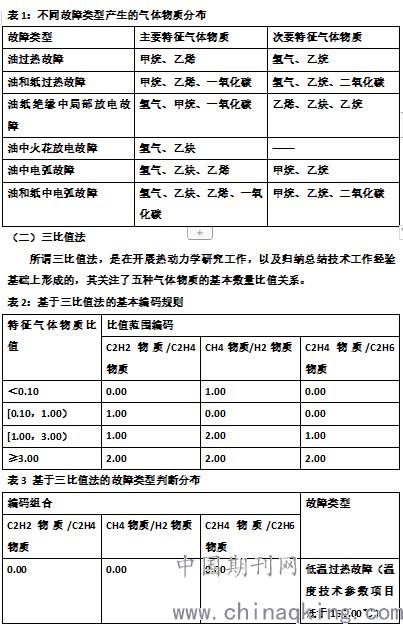

（一）特征气体法

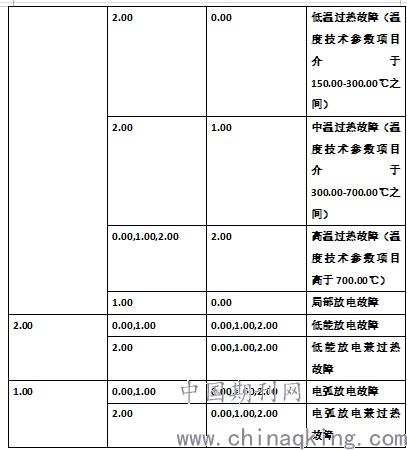

.jpg)
.jpg)
结束语：
综合梳理现有研究成果可以知道，借助于对气相色谱技术方法的运用，能够简捷化且有效化地推进针对变压器绝缘油物质的分析技术环节，色谱分析技术方法能够在高效状态之下检测确定溶解在变压器油内部的气体物质含量水平，以及气体物质种类组成结构，提升变压器设备运行使用过程中技术故障问题判断环节的实施准确率。与此同时，色谱分析技术方法能够在变压器设备持续运行进程中动态检测具体发生的各类内部性技术故障问题，彰显出其他种类物理检测技术方法，或者是化学检测技术方法不具备的优势。在变压器油内部，故障特征气体物质的具体产生过程，与变压器设备实际所处的运行技术状态具备密切相关性，如果通过对变压器油中特征气体的判断确定变压器设备可能发生技术故障问题，通常应当参考结合电气设备检修结果、化学检验测试结果、设备维护操作历史记录，以及外部检查结果展开综合性判断，继而具体确定是否有设备运行故障问题发生。
参考文献：
[1]胡靖涛,蒋琼,宋明零,陈春,李小龙.二进制图像分析的变压器油气相色谱分析故障诊断方法[J].计算技术与自动化,2011,30(04):29-33.
[2]何清,罗维,王玮,袁道君,周启义,李瑾.一种仅由绝缘油气相色谱分析发现的电流互感器缺陷[J].电力自动化设备,2011,31(06):150-153.
[3]张海波.浅谈唐山供电公司变压器状态检修工作的开展[A].中国电力企业联合会科技开发服务中心.2009年全国输变电设备状态检修技术交流研讨会论文集[C].中国电力企业联合会科技开发服务中心:中国电力企业联合会科技开发服务中心,2009:4.
[4]韩玉翠,孙宜海,满其春,张海鹏,巩学宾.色谱分析在变压器故障诊断中的应用[J].中国设备工程,2007(07):49-50.
