论一种更换输电线路直线绝缘子专用工具的研制

发表时间:2021/9/7   来源:《中国电业》2021年第49卷第6期   作者:刘鹏,王华东,郭胜田,梁雯,王星原,刘海鹏,陈阳
[导读] 更换输电线路直线绝缘子专用工具
        刘鹏,王华东,郭胜田,梁雯,王星原,刘海鹏,陈阳
        (山东送变电工程有限公司  国网烟台供电公司  山东济南、烟台   265701)
        摘要
        更换输电线路直线绝缘子专用工具,包括动力机构、收卷机构、互锁机构、蓄电机构和调距箱。工具结构紧凑,省时省力,大大降低了劳动强度,提高了绝缘子更换的效率,将绳索进行有序的排列,在收绳和放绳时防止缠绕产生错乱,避免影响下次使用。
        关键词:输电线路;直线;绝缘子;更换
        引言
        输电线路使用年限久,绝缘子在长时间使用中会因外界各种因素造成的老化或是破损率特别高,需要经常进行更换来保证输电线路的安全运行。现下更换绝缘子工作一般使用倒链来完成,每次工作前需要先选择相对应吨位的倒链,倒链本身沉重且容易缠绕,使用不方便,由于横担距导线2.35米,工作人员一般都是踩着绝缘子串上下进行工作,即费事又不安全,更换完成后还需要踩着新的绝缘子爬上横担,有可能损坏新安装好的绝缘子,更换一个直线绝缘子需要4人一起登塔耗时约40分钟来完成更换工作。,所以需要一种技术来弥补这一不足。

1.研究内容
        更换输电线路直线绝缘子专用工具,包括动力机构、收卷机构、互锁机构、蓄电机构和调距箱。工作人员登塔后,将工具一端挂在塔材上,另一端挂在导线上,启动收卷机构,当原绝缘子不受力后,就可以将旧的绝缘子取下更换成新的,然后放开收卷机构让新绝缘子受力,完成更换工作。

2.更换输电线路直线绝缘子专用工具的结构

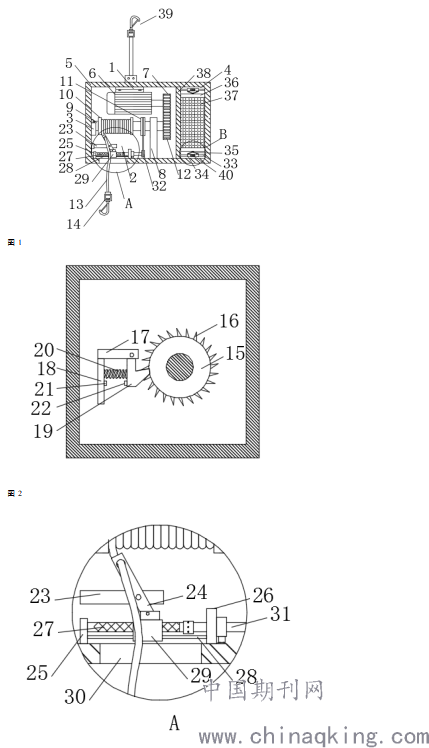

        更换输电线路直线绝缘子专用工具包括动力机构、收卷机构、互锁机构、蓄电机构和调距箱,调距箱的内部固定连接有动力机构,调距箱的内部且位于动力机构的下方固定连接有收卷机构,收卷机构的一端固定连接有互锁机构,调距箱内部远离互锁机构的一端固定连接有蓄电机构,动力机构由动力电机、主动齿轮、第一支板、旋转轴、收线辊、主动皮带轮和从动齿轮组成,调距箱内壁的顶部固定连接有动力电机,动力电机的输出端固定连接有主动齿轮,调距箱内壁的底部固定连接有第一支板,第一支板与调距箱内壁之间转动连接有旋转轴,旋转轴远离调距箱内壁的一端固定连接有从动齿轮,主动齿轮与从动齿轮之间啮合连接,旋转轴远离从动齿轮的一侧固定套有收线辊,旋转轴外侧且位于收线辊与第一支板之间固定套有主动皮带轮。互锁机构由自锁轮、狼牙齿、横梁、固定杆、锁勾、复位弹簧、第一电磁铁和第二电磁铁组成,旋转轴远离从动齿轮的一端固定套有自锁轮,自锁轮外侧等距固定连接有若干狼牙齿,调距箱内壁靠近自锁轮的一侧固定连接有横梁,横梁底部的一端转动连接有与狼牙齿互锁的锁勾,横梁底部远离锁勾的一端固定连接有固定杆,固定杆靠近锁勾的一侧固定连接有第一电磁铁,锁勾靠近固定杆的一侧固定连接有第二电磁铁,固定杆与锁勾之间通过复位弹簧固定连接,蓄电机构由减震滑杆、减震滑块、支撑杆、缓冲板和蓄电池组成,调距箱的内部固定连接有隔板,隔板与调距箱内壁之间固定连接有减震滑杆,减震滑杆的外侧对称滑动连接有两个减震滑块,减震滑杆的外侧套有压缩弹簧,所述减震滑块均与压缩弹簧固定连接,减震滑块的顶部均转动连接有支撑杆,所述支撑杆的顶部转动连接有缓冲板。


图三
3.更换输电线路直线绝缘子专用工具的使用状态:
        更换输电线路直线绝缘子时,将开工前将上挂钩挂在横担上,将下挂钩挂在导线上,工作人员可以踩着踏脚下到导线,控制动力电机转动,主动齿轮通过咬合带动从动齿轮旋转,从动齿轮通过旋转轴带动收线辊转动,以此通过收线辊缠绕收卷绳,因锁勾与狼牙齿互锁,防止收卷绳伸长,并且在往复丝杠作用下,使摆动杆左右摆动,对绳索进行排线,避免打结,以此调节导线与横担之间的间距,当直线绝缘子不受力后就可以将其更换下来,更换完成后,控制动力电机反转,通过第一电磁铁与第二电磁铁通电,因第一电磁铁与第二电磁铁通电时磁极相反,使锁勾脱离狼牙齿,使收线辊反向旋转,当绝缘子受力后将工具取下完成直线绝缘子的更换工作。
结语
        更换输电线路直线绝缘子专用工具,结构紧凑,通过设置了互锁机构和动力机构,通过动力电机和锁勾,使收线辊可以实现收绳和放绳,以此调节横担与导线之间的间距,当直线绝缘子不受力后就可以将其更换下来,省时省力,大大降低了劳动强度,提高了绝缘子更换的效率,通过设置了收卷机构,将绳索进行有序的排列,在收绳和放绳时防止缠绕产生错乱,避免影响下次使用。
        参考文献:
[1]刘洋.浅论输电线路运行维护与检修技术[J];环球市场;2016(19)
[2]秦超.输电线路运行维护检修内容及加强管理的措施研究[J];工程技术;2016(10)
作者简介
刘鹏(1986-),男,硕士研究生,主要研究方向为送变电工程技术;
王华东(1983-),男,大学本科,主要研究方向为输电线路运行检修;
郭胜田(1965-),男,大学本科,主要研究方向为输电线路运行维护、带电作业;
梁雯(1984-),女,博士,主要研究方向为输电线路运行检修;
王星原(1988-),男,硕士研究生,主要研究方向为输电线路运维,安全管理;
刘海鹏(1988-),男,硕士研究生,主要研究方向为输电线路运行检修;
陈阳(1991-),男,大学本科,主要研究方向为输电线路运行检修。
