新建建筑物防雷装置施工常见问题分析

发表时间：2021/9/10 来源：《时代建筑》2021年8期4月下作者：朱烨峰

[导读] 本文主要立足于新建建筑物防雷装置施工情况，对新建建筑物防雷装置施工常见问题及解决措施进行总结与归纳。希望通过本文的研究与分析，可以给同行业人员提供一定的借鉴价值，并为新建建筑物防雷装置安全应用提供良好保障。

丹阳市气象局朱烨峰

摘要：本文主要立足于新建建筑物防雷装置施工情况，对新建建筑物防雷装置施工常见问题及解决措施进行总结与归纳。希望通过本文的研究与分析，可以给同行业人员提供一定的借鉴价值，并为新建建筑物防雷装置安全应用提供良好保障。
关键词：新建建筑物；防雷装置；施工问题；解决方法；分析
        前言：结合以往的施工经验来看，新建建筑物在防雷装置施工流程方面主要围绕接地装置安装、引下线安装以及屋面接闪器安装等内容进行统筹规划与合理部署。一般来说，上述防雷装置的安装与应用在一定程度上可以达到良好的接闪、分流以及均衡电位等功能作用，具有重要的应用价值。近些年来，为全面加强新建建筑物防雷装置施工质量效果，施工单位及工作人员应该严格按照《建筑物防雷设计规范》要求，重点针对防雷装置施工常见问题以及关键措施进行妥善解决以及贯彻落实，以期可以从根本上深化建筑物防雷装置雷电防护效果。
        1接闪器施工常见问题及解决措施分析
        所谓的接闪器在结构组成方面主要由接闪杆、接闪带以及接闪线等构成。其中，接闪器所使用的材料以及规格应该满足《建筑物防雷设计规范》要求。但是结合现场施工经验来看，接闪器施工检测验收工作阶段常常会出现以下问题：
        1.1接闪带及网格
        《建筑物防雷设计规范》针对接闪带固定支架高度进行了明确规定，要求施工人员应该将接闪带固定支架高度控制在不小于150mm的标准范围内。结合施工经验来看，适当加高固定支架高度在一定程度上可以提升接闪带接闪效率，利于保障新建建筑物防雷装置运行性能安全。但是结合实际情况来看，部分施工人员仍旧按照传统规定进行执行，如将固定支架高度设置为100mm。这样一来，容易引发安全隐患问题[1]。
        针对于此，建议现场施工人员应该严格按照设计规范以及现场施工实际情况，合理确定接闪带固定支架高度。除此之外，接闪带网格以暗敷施工方式进行实践操作时，需要借助屋面梁板钢筋进行针对性处理。但是由于现场施工人员规范操作力度不强，导致钢筋未与引下线以及接闪带形成良好的电气贯通，难以形成有效的接闪带网格。为有效规避这一现象问题，现场施工人员应该在焊接操作时重点针对钢筋两端与接闪带位置实施双面施焊作业。需要注意的是，在焊接搭接长度的确定上应该严格按照规范要求即不小于圆钢直径的6倍进行处理。
        1.2接闪杆
        对于建筑屋面金属结构以及非金属物而言，因其超出接闪带保护范围，建议施工人员可采用独立接闪杆保护方式进行针对性处理。虽然大多数施工作业对于独立接闪杆保护工作进行了全面贯彻与落实，但是在施工实践过程中，工作人员常常会对接闪杆与被保护物之间的安全距离设定问题缺乏重视。
        结合以往竣工验收情况来看，部分施工现场接闪杆与被保护物之间的距离仅设定为1m~2m之间，远小于《建筑物防雷设计规范》要求。针对这一现象问题，建议施工人员应该严格按照《建筑物防雷设计规范》要求进行针对性设计，如将距离至少控制在3m左右[2]。
        1.3金属护栏作接闪带
        当前大多数新建筑物出于安全性能以及美观性能的考虑，屋面结构通常会以铝合金或者不锈钢金属护栏为主。针对这一施工特点，现场施工人员通常不会在护栏处设置接闪带，而是利用金属护栏作为接闪带进行应用实践。但是需要注意的是，部分施工现场在金属护栏壁厚的设定上与规范要求不符。
        举例而言，当壁厚小于2.5mm时，节省可能会出现护栏被大面积击穿的现象问题。针对于此，当金属护栏壁厚小于2.5mm时，建议现场施工人员应该沿金属护栏适当加装接闪带设施。同时，施工人员应该做好金属护栏与接闪带等电位的连接问题。需要注意的是，利用电气连接时连接点应该按照规定进行合理设置，如不少于2个点。
        2电涌保护器安装常见问题及解决措施分析

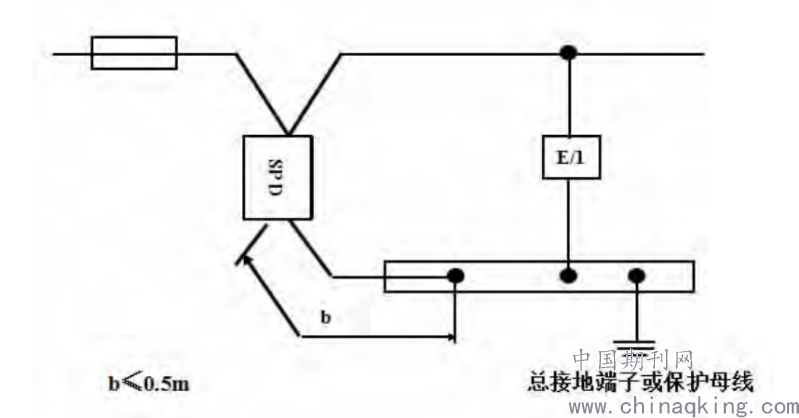

        电涌保护器安装时通常会采用凯文接线法进行操作处理（如图1所示），其中，电涌保护器至总等电位端子的接地线应该保证短而直。同时，现场不宜超过0.5m。但是结合实际情况来看，因现场施工人员对于规范要求理解不够透彻，导致在施工作业期间，对于电涌保护器接线线长的设置存在失误问题。
        当接线过长时，闪电电涌通过会在接地线上产生明显的寄生电感现象。当寄生电感现象表现愈加强烈时，往往会在导线上形成积存电压。一般来说，接地线越长，则表示积存电压越大。针对于此，鉴于施工人员在安装电涌保护器时应该采取规范方法进行操作处理，对于接线线长的设置应该严格按照规范要求进行合理设置，保证瞬态过电压可以被限制。

        （图1：凯文接线法）
        3接地装置施工常见问题及解决措施分析
        接地装置施工作业期间所面临的风险因素较多，在施工作业期间，工作人员通常会受到自身操作不规范或者其他因素的影响而出现接地装置施工误差问题。结合以往的施工经验来看，接地装置施工期间，常常会遇到建筑物引下线附近防跨步电压措施落实不到位的问题。一旦出现这类问题，很容易在雷击时发生人员伤害事故。
        针对于此，建议现场施工人员应该在限定范围内采用防止跨步电压侵害措施进行应对。举例而言，施工人员可利用网状接地装置，实现对地面均衡电位的有效处理。并设置相对应的护栏或者警示牌，防止不相关人员入内。除此之外，对于建筑物接地装置埋深不够的问题，建议施工人员应该根据规范要求进行针对性处理。举例而言，施工人员应该在地梁面筋距地面埋深0.5m及以上的位置进行施工处理[3]。
        结论：总而言之，为保障新建建筑物防雷装置施工作业效果得以深化加强，建议现场施工人员应该严格按照规范设计要求以及现场施工情况，对相关作业要点内容进行深度贯彻与落实。与此同时，管理人员应该深刻意识到自身岗位职责的重要性，集中加强对防雷装置施工全过程的监督管理。并按照质量管理以及安全管理措施，对相关细节要点内容进行精准贯彻与落实。如此一来，新建建筑物防雷装置施工水平将会得到进一步增强。
参考文献：
[1]李国红. 建筑防雷质量监督实践探讨和监管建议[J]. 工程质量,2020,38(01):12-16.
[2]张桂明,黄皆亮. 建筑防雷接地施工的主要问题及处理措施探讨[J]. 建材与装饰,2020(16):189+191.
[3]何增平. 装配式建筑防雷引下线设计及施工要点之探讨[J]. 福建建材,2019(10):46-49.
