浅述铁路工程梁场取证试验室的工作要点

发表时间：2021/9/10 来源：《时代建筑》2021年8期4月下作者：刘生波

[导读] 本文通过结合自身工作经验，详细叙述了铁路工程预制梁场取证试验工作的主要内容，注重细节，做好每个步骤，为梁场取证顺利通过做准备。通过归纳总结，为今后铁路工程预制梁场的取证工作起到借鉴作用。

中交二航局第四工程有限公司刘生波

摘要：本文通过结合自身工作经验，详细叙述了铁路工程预制梁场取证试验工作的主要内容，注重细节，做好每个步骤，为梁场取证顺利通过做准备。通过归纳总结，为今后铁路工程预制梁场的取证工作起到借鉴作用。
关键词：试验、计量、取证、耐久性、原材料
        铁路工程梁场取证工作一直以来都是梁场人员较为头疼的任务。试验室是取证考核的关键部门，如何让试验室在梁场取证时不拖后腿，显得格外重要。现就如皋制梁场试验室前期如何准备并顺利通过梁场取证阐述如下：
        一、料源考察与材料委外
        新进项目的料源考察工作非常重要。试验室联合物资部、监理人员主要对原材料厂家的生产能力、生产工艺进行详细的了解，查看厂家的质量控制措施，如何保证供应的产品性能稳定等，结合产品单价、运输成本费用、交通路况等形成料源调查报告，汇总给项目领导后，由项目领导最终确定材料厂家。

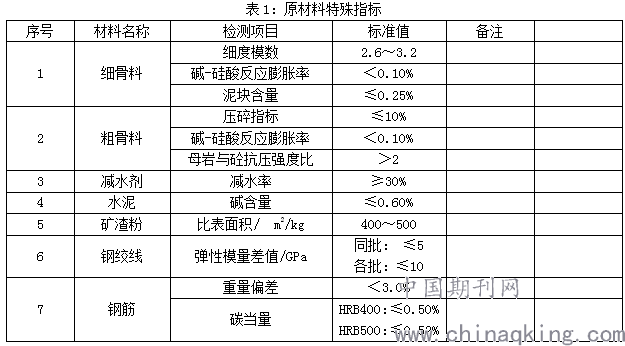

        当材料厂家确定后，及时取样进行原材料和配合比的委外工作。混凝土耐久性和桥面防水材料必须由指定的检验机构（国家铁路产品质量监督检验中心、中铁桥梁与基础检测中心、江西省建材产品质量监督检验站）完成，[7]其中配合比耐久性有抗冻性、电通量两个指标。带肋钢筋碳当量每个厂家首次检测一次即可，原材料参数指标结合TB/T 3432-2016《高速铁路预制后张法预应力混凝土简支梁》和TB/T 3275-2011《铁路混凝土》确定，特殊参数标准值见下表1：

        二、试验室筹建
        2018版《预应力混凝土铁路桥简支梁产品生产许可证实施细则》明确要求，凡生产预应力混凝土铁路桥简支梁产品的企业应具备规定的基本生产条件，试验室不小于8间×20m2/间，办公室面积不计算在内。[1]依据Q/CR 9204-2015《铁路建设项目工程试验室管理标准》和工管办函【2013】284号文要求，遵循客观独立并经济实用的设计原则，结合设计图纸和规范规定，明确试验检测任务（尤其注意养护室容积是否满足施工进度需求），同时考虑安全性，筹建符合要求的试验室。
        三、人员配备
        规范明确要求，预制梁试验室由主任、技术负责人、质量负责人、信息化管理员、试验人员等组成。预制箱梁场经铁路工程试验检测专业培训合格的人员不应少于8人。试验室主任技术职称应为中级及以上，[2]同时要求，工地试验室负责人应由母体试验室正式聘任的合同制员工担任，试验检测报告批准人应是母体试验室资质认定的授权签字人，信息化管理员应具有大专及以上文化程度、3年以上试验检测工作经历、熟练操作信息管理系统的技能。[3]铁总工管中心最新文件要求，铁路总公司工程管理中心将不再统一组织铁路工地试验室和混凝土拌和站关键岗位人员的岗位资格培训考试。[4]结合建设单位要求，授权的8名试验人员全部参与并通过建设单位统一组织的人员进场考试后上岗。
        四、计量管理
        1.计量管理制度
        试验工作中所涉及的所有计量活动，均要遵守《计量法》和《计量法实施细则》的规定。为提高计量的准确性，保证量值传递的准确和统一，预防生产事故的发生，应制定规范的计量管理制度。主要包括计量器具的采购、验收入库和领用管理制度、计量器具周期检定制度、计量器具使用、维护和保养制度、计量器具标志管理制度、计量档案管理制度、计量器具报废更新制度等。
        2.试验仪器的配备
        依据取证细则规定，结合现场试验检测工作的需要，确定所需的试验仪器。及时联系仪器设备厂家，根据工地试验室筹建进度，适时进场安装调试。计量员要对每台仪器进行验收，不符合要求的仪器，不得验收入库。
        3.试验仪器的检定、校准、自校管理
        （1）检定、校准与自校安装调试完成后，及时联系归属地计量局进行仪器设备的检定校准工作。对于特殊仪器（如50m卷尺、洛氏硬度计标准块等）送至具有检定参数的机构进行检定。所有检定、校准证书均要进行适用性评价，对需要修正的仪器设备及时设置修正参数。对于试模、试验筛等设备，做好自校工作。
        （2）管理制定计量器具管理台账和检定台账，制作仪器管理小卡片，设备履历和档案齐全有效，计量设备上贴有国家或行业规定的状态标识。拟定计量器具的维护保养计划，并按时实施，确认设备的维修保养及完好状况。
        4.期间核查
        期间核查不是一般的功能检查，更不是缩短检定校准周期，其目的是在两次正式校准/检定的间隔期间防止使用不符合技术规范要求的设备。主要是针对仪器设备的性能不够稳定漂移率大的、使用非常频繁的和经常携带运输到现场检测以及在恶劣环境下使用的仪器设备。[5]试验室应编制期间核查计划，并按计划实施。梁场试验室期间核查设备主要有管道自动压浆计量系统、所有天平、所有力学设备及热工设备。
        五、管理体系的构建
        1.试验室的成立
        工地试验室是其母体试验室的派出机构，承担授权范围内的试验检测业务，同时作为参建单位的独立职能部门履行规定的管理职责。[3] 母体试验室先发文成立试验室，并授权主任、质量负责人和技术负责人人选，启用试验室用章、报告专用章及CMA计量认证章，授权工地试验室参数。试验室应严格按照授权参数进行试验，严禁超范围检测。
        2.质量手册和程序文件
        为使各项质量活动在质量体系的范畴内协调有序地正常开展，本试验室采用母体试验室文件化的质量手册和程序文件，规定了各项质量活动的方法、过程、体系，以达到满足工程施工中的试验检测工作要求。
        3.管理制度与岗位职责
        管理制度与岗位职责在试验检测工作中具有指导和约束作用，为试验检测和管理提供可遵循的依据，明确了试验人员的行为准则。试验室应建立委托试验管理制度、试验检测记录管理制度、报告审核签发管理制度等一系列管理制度。[2]还应建立试验室岗位职责、试验室主任岗位职责等。[6]
        4.检验规程
        试验室应编制完整正确的检验规程，明确规定检验项目、检验频次、抽样基数、办法、样品数量、质量指标、试验仪器、检验方法、检验步骤、试验数据处理，检验结果合格判定准则。制定的检验规程的内容及要求应完整、合理、满足产品标准规定。[1]
        六、试验验证
        混凝土及桥面保护层配合比参数的确认应经过强度、弹模、耐久性、拌合物工作性能的试验验证，压浆配比应对流动度、抗压及抗折强度进行验证。[1]为节约成本，同时缩短报告时间，原材料和配合比一起委外至江苏建科院进行所有项目的检测，同时将配合比抗冻性、电通量和原材料的氯离子含量、碱含量、三氧化硫含量、砂石料碱活性委托至指定检验机构进行试验验证，其他参数由梁场试验室自己验证，确认满足要求，形成确认报告。
        七、试验工作的开展
        1.原材料的自检与委外检验
        取证细则要求，主要原材料首次进货时，应做一次全项检验。全项检验频次应满足产品标准及相关标准的要求，且不应超过1个生产许可证发证周期。水泥中的碱含量、氯离子含量，砂石料的碱活性指标，必须进行首次检验。
        严格执行委托取样试验制度，收到委托单的第一时间，联系监理见证取样并试验或委外。所有材料报告应及时报验归档，并登记各种台账。
        2.混凝土浇筑的过程控制

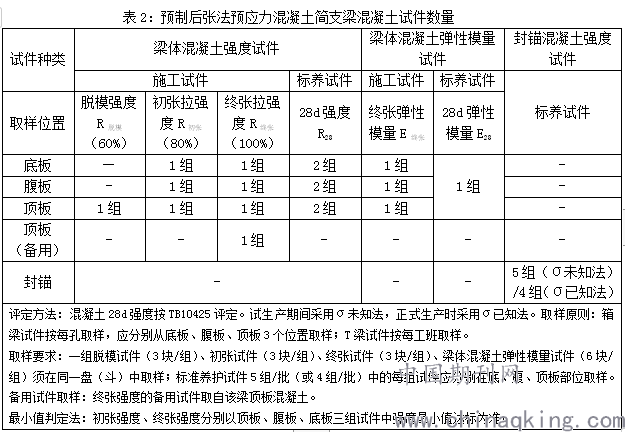

        搅拌站严格按照施工配合比进行混凝土的搅拌，试验室做好混凝土的开盘鉴定工作。全过程盯控现场混凝土浇筑情况，实时检测并记录，包括拌合物温度、含气量、塌落度等性能指标。做好各种试件的留置工作，详见下表2：

        需要注意的是，混凝土的耐久性指标应进行首次检验并合格。后续耐久性试件，按照规范频率进行留置即可。
        3.试验数据的分析与评定
        试验室及时对各材料检测数据进行整理、汇总、统计、分析，并及时反馈给物资部、质检部、工程部，以便加强原材料进场质量控制，并指导生产。
        八、取证过程中的重点工作
        1.取证核查要求
        根据取证细则要求，梁场取证分为两个步骤进行。第一次进行预制梁产品检验审查，主要包括21条审查项目，其中A类项目共7个必须全部合格；B类项目共14个，单个B类检测项目的6件梁合格测点数量不小于6件梁测点总数量的80%，否则判该B类检测项目不合格；B类检测项目不合格数不大于4个。同时满足上述要求则判定产品检测合格，否则判定产品检测不合格。第二次进行产品实地核查，包括5大部分17条26款，逐条款进行核查，并根据其满足程度和相关条款“备注”栏中给出的认定原则分别作出符合、不符合、建议改进。凡涉及到企业申请材料真实性、符合性问题的，均应判为不符合。凡涉及到企业的生产设施、生产设备、检验设备、关键岗位技术操作专门人员等缺失问题的，或存在系统性、区域性、严重性问题的，均应判相关条不符合。若17条均未发现不符合核查结论为合格，否则核查结论为不合格。
        2.首次产品检验审查时试验工作重点
        首次审查时，专家组共2人，检查2天。试验室主要准备如下内容：预防碱骨料反应、混凝土耐久性、梁体混凝土28d强度、梁体混凝土28d弹模、封端混凝土28d强度、管道压浆28d强度、静载千斤顶的校准及现场检测用各种计量仪器、检定证书、台账等工作。
        试验室各操作间应干净、整洁，计量标签粘贴完善无遗漏。试验室相关资料准备齐全，测力环与压力机证书提前准备，取证专家会见证压力机的校准工作和各项试验，每个试验步骤应规范准确。
        3.第二次实地核查时试验工作重点
        此次核查，专家组共2人，外加一名省质量技术监督局成员，检查3天。试验室要做好专家现场抽检的3～5个试验项目。对于现场混凝土浇筑及压浆工序，试验室应做好性能检测及质量控制工作，记录填写齐全。配合比及原材料报告、台账完善齐全，仪器设备齐全并满足要求，不应出现断档，规范受控并齐全有效，管理制度、岗位职责、检验规程、计量管理等各种内业资料准确完善。各操作间提前做好充分准备，尤其注意化学室的药品管理，应双人双锁保管，化学药品标识齐全，并在有效期范围内，各种领用消耗登记规范，废液处理合法。
        试验室应提前按照实地核查项逐条核对销号，准备充分，这样取证时就会轻松应对。
        九、结论
        综上所述，为使得梁场取证顺利通过，试验室主要做好以下工作：
        1.原材料、配合比和耐久性委外试验应参数齐全有效，不得缺项。
        2.试验室筹建满足规范和施工进度要求，人员和仪器配备合理。
        3.试验工作细致完善，注重细节，每个步骤均规范完整。
        4.计量工作合规齐全。
        5.取证时，灵活变通，做好每项工作，并与其他部门配合完善。
参考文献：
[1]国家市场监督管理总局【2018】, 预应力混凝土铁路桥简支梁产品生产许可证实施细则[S].
[2]Q/CR 9204-2015，铁路建设项目工程试验室管理标准[S].
[3]工管办函【2013】284号,铁道部工程管理中心关于印发《铁路工地试验室标准化管理实施意见》的通知[S].
[4]工管科信函【2018】53号,中国铁路总公司工程管理中心关于明确铁路工地试验室和混凝土拌和站专业技术人员培训相关事宜的通知[S].
[5]国家认证认可监督管理委员会,实验室资质认定工作指南[S].
[6]铁道部工程管理中心,工地试验室建设管理手册[S].
[7]质监中【2014】30号,铁路专用产品审查部关于清理“预应力混凝土铁路桥简支梁产品生产许可证”相关文件的通知[S].
