长沙市建设工程质量安全监督站 周仕 湖南 长沙 410001
摘要：本文对盘扣式脚手架进行概述，对盘扣式脚手架的特点进行分析，对盘扣式脚手架的检查与验收内容进行研究，更好的确保盘扣式脚手架应用质量。
关键词：盘扣式脚手架；研究
1盘扣式脚手架概述
上世纪末至本世纪初，国内厂家通过国外客户盘扣式脚手架订单，掌握了盘扣架生产技术，并对产品结构进行了结构改进，积极开拓国内市场，用于国内建设工程中搭设脚手架、支撑架、大型活动场所的临时舞台、体育赛场的临时看台、牌坊、灯柱等等。2010年，建设部发布了JGJ231-2010《建筑施工承插型盘扣式钢管支架安全技术规程》，为该类脚手架的制造、应用、管理提供了重要的指导性标准。该标准修编版今年也将出版。
图1盘扣式脚手架构造
.png)
1.1圆盘节点
盘扣式脚手架圆形八孔连接盘占多数。48系列立杆材质Q355A、截面φ48×3.2mm；铸钢圆形连接盘直径120mm、厚度12mm，热轧钢板圆形盘直径120mm、厚度10mm，连接盘间距0.5m；横杆采材质Q235A、截面φ48×2.5mm，长度分0.9m、1.2m、1.5m、1.8m；斜杆材质Q235A、截面φ32×2.5mm；48系列每根立杆承载能力为40kN。60系列立杆用Q355A、φ60×3.2mm钢管制造，长度分1.0m、1.5m、2.0m、3.0m四种，圆形八孔盘间距0.5m，水平杆采用Q235A、φ48×2.5mm钢管，长度分0.6m、0.9m、1.2m、1.5m、2.4m五种，斜杆材料与横杆相同，60系列每根立杆的承载能力为80kN。
1.2折弯冲压盘节点
扣盘式脚手架圆盘钢板厚度6mm，圆盘间距0.6m，立杆、横杆、斜杆材料质均为Q235A、管径均为φ48×3.5mm，立杆长度分1.2m、1.8m、2.4m三种，承载能力20～40kN。
1.3八角盘式节点

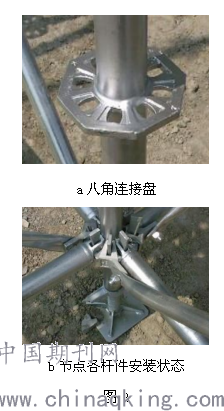

承插型八角盘盘扣式脚手架的连接盘为等边八角形，盘内开设八个相同的插孔，其节点构造及安装状态见图2。
.png)
1.4方盘式节点
承插型八角盘盘扣式脚手架的连接盘为等边八角形，盘内开设八个相同的插孔，其节点构造及安装状态见图3。
.png)
.png)
2盘扣式脚手架的特点
2.1承载力强
立杆使用Q355B材料，48系列截面Ф48×3.2，并有可调顶托、底座，轴心受压，单立杆承载能力≥40kN，而扣件式脚手架立杆截面Ф48×3.0、材料Q235A，单立杆承载能力≤20kN；各类杆件标准定尺，按方案尺寸搭设，整体结构稳定性好，安全性有保障；
2.2架体搭拆快速方便
连接盘可同时连接4～12根不同方向的横杆、水平斜杆、立面斜杆，每根连接杆件均可独立连接或独立拆除，装拆方便；架体仅用铁锤即可搭设，每个人工8小时搭设盘扣脚手架120-150m3空间，而搭设扣件式钢管脚手架约50m3空间，方便、高效，工人培训简单。
2.3功能多样
因盘扣式脚手架技术体系较为完善，各种构配件种类齐全，在主体结构与内外装饰施工中，可用于搭设脚手架、支撑架，平台、舞台、看台、通道、牌坊、广告牌及临时设施，可满足各种场合、各种几何形状建筑物的搭设需求。
2.4节点分布的合理性
按荷载大小确定立杆密度，配置不同长度的水平杆，选用立杆上不同位置的连接盘，调整杆件与节点密度，使各杆件的抗压强度、单肢稳定性、节点强度、配件强度趋于相等，充分发挥材料强度，使用安全性高，体现出其应用综合经济性。
2.5工程应用综合经济性
1）材料用量少：当支承等量荷载时，在结构安全性相同的前提下，在一定空间内搭设脚手架、支架，架体重量比扣件钢管脚手架少30%以上；2）配件品种少：因为配件品种少、单独配件少，所以损耗少；3）安装快捷：搭设同等体量的架体时，搭设与拆除盘扣架用工比扣件减少30%～50%；4）贮运便利：盘扣架杆件长度短，贮藏、转运时产品堆放空间小，搬运高效、省工、管理方便；5）经久耐用：镀锌构件可使用8-10个周期，时间10-15年。经工程应用案例不断增加，业内对盘扣式脚手架的技术性能、制造成本、使用功能、经济性（用钢量）等方面的认识不断深入，将逐渐体会出其优越性。
3盘扣式脚手架的用途
3.1支架
支架主要用于支撑高大空间、重载现浇混凝土结构与钢结构，如图4。
.png)
3.2材料

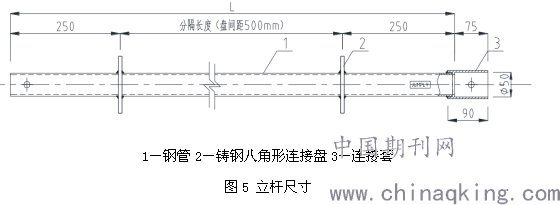

（1）立杆：材质Q355，截面分Φ48×3.2mm、Φ60×3.2mm两个系列，长度分0.5m、1.0m、1.5m、2.0m、2.5m、3.0m等，盘距0.5m，见图5。
.png)
（2）斜杆：分为水平斜杆、立面斜杆，水平斜杆材质Q235B，截面分为Φ48×2.5mm及Φ42×2.5mm；竖向斜杆材质Q195，截面分为Φ48×2.5mm或Φ33×2.3mm，（3）可调底座、可调托撑：调节丝杆材质为35#-45#钢，梯形螺纹规格T36×6，底板厚度5mm-8mm。（4）脚手板、钢梯：钢脚手板挂扣在水平杆上，钢梯挂扣在支架横杆上，供施工人员上下、行走，（5）脚手板、钢梯：钢脚手板挂扣在水平杆上，钢梯挂扣在支架横杆上，供施工人员上下、行走，（6）悬挑架：悬挑架插接在连接盘上，用于安装脚手板或模板支架，规格分0.3m、0.6m及0.9m等。
4盘扣式脚手架的检查与验收
4.1材料检查验收
（1）进入现场的脚手架构配件应具备以下证明资料1）主要构配件应有产品标识及产品质量合格证，供应商应提供本批次构件、配件的《材质证明书》与《产品性能出厂检验报告》。2）供应商应提供本批次脚手架产品的《产品使用说明书》。（2）进入现场的脚手架构件、配件的数量、规格应符合施工方案的要求。
4.1.1阶段验收
（1）脚手架每搭设10m高度，应进行阶段检查与验收。双排脚手架架体随施工进度升高，应按结构层进行检查验收。（2）支模架：1）低于8m的支模架搭设到设计高度时，应进行检查与验收。2）高支模架体每搭设8m高度架，应随施工进度逐层陆续进行检查验收。（3）遇6级以上大风或大雨、大雪后，在恢复施工前应进行检查验收。（4）项目停工超过一个月，恢复施工前应按表5.2-2内容进行检查验收。
4.1.2搭设完成验收
支模架搭设到设计高度后、浇注混凝土前，按表6.2-3检查验收。如果需进行预压试验，预压试验前、卸载后，应进行检查验收。
（1）脚手架外观检查验收1）脚手架搭设人员应佩戴安全帽、安全带和防滑鞋，当作业高度超过2米时，安全带要直接扣接在脚手架的立杆或横杆上，不能扣接在脚手架的斜杆上。2）脚手架基础不得出现不均匀沉降。3）混凝土输送管、布料杆、缆风绳等不得固定在脚手架上。4）脚手架使用期间，严禁擅自拆除架体结构杆件，如需拆除必须报请安全主管同意，确定补救措施后方可实施。5）作业层上的施工荷载不得超过设计荷载，不得在脚手架上集中堆放模板、钢筋等物料。6）严禁在脚手架基础旁进行挖掘作业。7）脚手架所有节点处的横杆插头是否穿出立杆轮盘下表面的长度不小于34mm。8）辅助钢管扣件螺栓的预紧力矩是否符合40-65N·m。9）双排外脚手脚手架底层立杆的底端应置于可调底托调节螺母的限位凹槽内。可调底托、立杆之间应顶撑坚实.
4.2脚手架常规安全检查
1）双排外脚手架外侧的整体安全网及水平挑网安装是否可靠，作业层脚手板、防护栏杆安装是否符合安全要求。2）在脚手架上进行电焊作业时，应配备防火器材并有专人监护。3）脚手架搭设、拆除作业时应设定安全区，设置警戒标志，派专人负责，禁止无关人员进入，以保障人员安全。4）脚手架在搭设、使用、拆除的全过程中严禁将构件、工具、建材等从脚手架上向下抛掷。5）当遇有大雾、雨、雪天气或6级大风天气时严禁露天搭设、拆除脚手架作业。6）工地临时用电线路架设及脚手架接地、防雷措施等，应严格按现行行业标准有关规定执行。
4.3支架搭设通病
（1）梁底、板底支架未连通：梁底、板底支架沿梁纵向立杆间距不等，导致梁底、板底支架横杆未连通，梁底支架稳定性差；（2）立杆悬高太大：现行标准要求立杆悬高小于650mm，但该现场立杆悬高达到1m以上，且梁底承托钢管偏置，对立杆产生附加弯矩，降低立杆的承载能力。
5结语
综上所述，对盘扣式脚手架在工程中的应用还存在一定问题，要结合盘扣式脚手架的特点，深入了解盘扣式脚手架的质量通病，研究盘扣式脚手架的用途，加强盘扣式脚手架的检查与验收，促进盘扣式脚手架的应用与发展。
参考文献：
[1]陶璐璐.盘扣脚手架行业迈向新征程[N].中国建材报，2021-07-27(001).
[2]金圣权.盘扣式脚手架在桥梁支架工程中的应用[J].交通世界，2021(14)：145-146.
[3]王毅斌.承插型盘扣式脚手架支撑系统施工技术分析[J].散装水泥，2021(02)：81-83+86.
